1.简介：热带钢精加工中的关键动力传输部件

在带钢热轧工艺中，精轧机代表着精度和复杂性的巅峰。这种多机架序列（通常为 F1 至 F7）逐渐将转移棒材缩小到最终规格，并具有严格的厚度公差和卓越的表面质量。精轧机在高速（高达 20 m/s）和高温下运行，需要一个能够传输高功率的驱动系统，同时适应动态不对中并在多个机架上保持精确的速度控制。

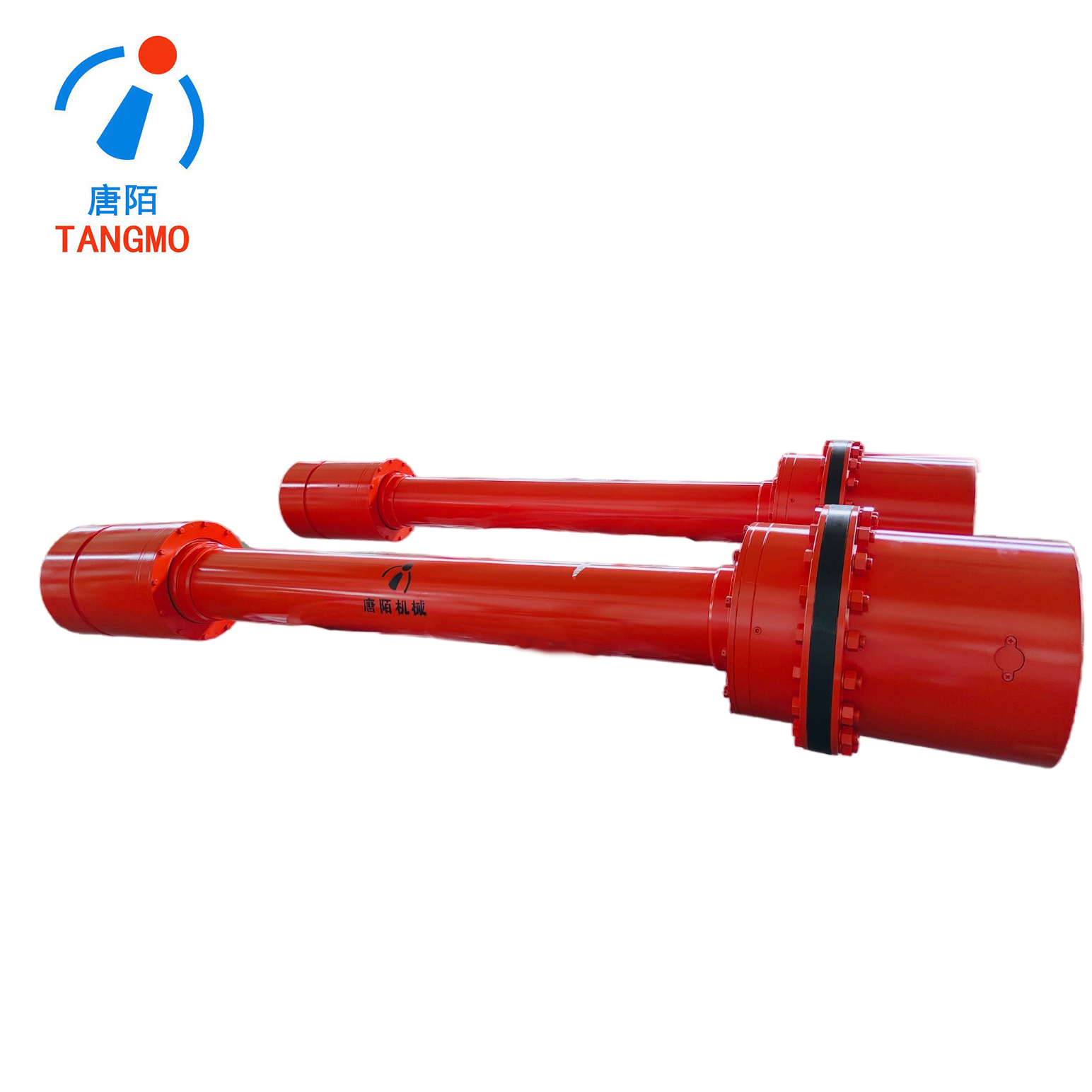

这个复杂的动力传输系统的核心是 齿轮主轴——一种专门为应对现代热轧精轧机应用的独特挑战而设计的专用齿轮联轴器组件。齿轮主轴，也称为鼓形齿轮联轴器或曲齿齿轮主轴，代表了一种先进的动力传输解决方案，已成为精轧机主驱动器的首选，其中高扭矩容量、角度灵活性和可靠的性能至关重要。与依赖交叉轴承的万向轴不同，齿轮主轴利用精密加工的齿轮齿来传递扭矩，同时通过弯曲齿廓的独特几何形状来调节不对中。

在现代高速、重载精轧机中，鼓形齿轮主轴因其扭矩容量大、多向位移补偿特性优良、传动效率高等优点，被广泛用作主传动系统中的关键扭矩传递部件。据行业统计，在2022年建成的现代热轧带钢轧机中，约78%的传动连接采用鼓形齿式联轴器。

2. 热带钢精轧机应用的机械设计和构造

2.1 基本结构和关键部件

用于热带钢精轧机应用的齿轮主轴由多个精密设计的部件组成，这些部件协同工作，可在苛刻的条件下可靠地传输动力：

• 外齿轮轮毂（内圈）： 安装在驱动轴（电机输出、齿轮箱输出或辊轴）上的半联轴器，具有具有独特 全冠轮廓的外切齿。齿被精密磨削成以齿轮轴为中心的球形表面，形成特有的弯曲形状，可实现角度不对中补偿，同时保持完整的承载能力。对于重型精轧机应用，外齿轮轮毂通常由高强度合金钢（例如 42CrMo）制成 ，并经过适当的热处理。

• 内齿轮套筒（外圈）： 具有与外齿轮轮毂啮合的内切齿轮齿的配合部件。套筒包围齿轮啮合区域并包含润滑系统。内齿套也采用优质合金钢制造，并经过热处理，确保耐磨性和尺寸稳定性。

• 法兰连接： 具有精密加工安装面的高强度法兰提供与电机轴、齿轮箱和轧辊轴的接口。动力通过端面键和配合面之间的摩擦力进行传输，并由高级螺栓固定。

• 轴组件： 完整的主轴包括连接驱动侧和辊侧联轴器的轴体，通常包含用于轴向补偿的伸缩部分。

• 先进的密封系统： 多重屏障密封装置可保护内齿轮免受热带钢精轧机恶劣环境的影响，包括冷却水、氧化皮和空气中的颗粒物。有效的密封对于保持润滑剂的保留和防止污染物进入至关重要。

• 润滑系统： 集成润滑通道为齿轮啮合界面提供高质量的极压润滑剂。用于热带钢精轧机的现代齿轮主轴通常采用 强制稀油润滑 系统，使油通过齿轮啮合循环，提供卓越的冷却和磨损保护。

2.2 全冠（鼓形）牙齿几何形状

热轧带钢精轧机齿轮主轴的典型特征是其 鼓形齿轮设计。这种复杂的工程解决方案解决了高扭矩下角度不对中的挑战：

• 球面齿面： 外齿加工成球面形状。当两个轴有角度偏移时，齿在侧面保持线或面接触，完全避免边缘接触。齿形沿齿长呈弧形，从齿尖观察时形成“桶形”结构。

• 优化的接触模式：在热轧精轧机应用中， 在负载和角度不对中（通常高达 0.5° 至 1°）的情况下 ，冠状几何形状可均匀分布接触应力，消除了困扰直齿设计的齿端应力集中问题。优化的鼓形设计，可降低应力集中系数 30-40%.

• 增加扭矩能力： 与传统设计的轮齿相比， 先进的全冠齿设计可将扭矩能力增加 20% 至 300% 。

• 减少振动： 优化的齿几何形状可减少系统振动，使轧辊运行更平稳，并降低冲击载荷，从而有助于提高产品质量。现场应用数据表明，采用鼓形齿轮联轴器的轧机可将 轧辊轴向运动引起的振动 减少 40-50% 。

• 耐磨性： 采用强制稀油润滑，与脂润滑相比，齿面磨损大大减少。循环油还带走齿部的滚动热和摩擦热，有效防止齿部材料许用接触应力的降低。

2.3 材料规格和热处理

严苛的精轧机环境需要卓越的材料性能，以确保连续运行下的较长使用寿命：

轮齿经过表面硬化处理（通常是 渗碳和淬火），以实现最佳的耐磨性和疲劳强度，轮齿侧面的表面硬度通常超过 HRC 58-62，渗层深度为 1.2-2.0 毫米。

2.4标准化：JB/T 13499-2018

用于热带钢精轧机的齿轮主轴是根据既定的行业标准制造的。 JB/T 13499-2018《热轧带钢精轧机组用重型鼓形齿轮主轴》 对这些关键部件提供了全面的规范：

• 结构类型： 针对不同磨机布置的标准化配置

• 基本参数： 定义的扭矩范围、尺寸系列和性能特征

• 技术要求： 材料规格、热处理、制造公差

• 检验规则： 质量验证和验收程序

• 包装和储存： 标准化保存要求

本标准适用于 板带材轧机传动系统中连接轧辊与齿轮箱输出轴的 内循环式重型鼓形齿轮主轴。

3. 为什么 齿式主轴 对于 Hot Strip 精轧机 至关重要

3.1 精密角度不对中补偿

由于多个紧密间隔的机架、轧辊和轴的热膨胀以及负载下的结构变形，热轧带钢精轧机会遇到严重的不对中情况。齿轮主轴的设计可适应运行过程中通常高达 0.5° 至 1°的角度不对 中，某些设计每端可承受 ±1° 至 ±3°。

这种角度补偿功能对于精轧机应用至关重要，其中：

• 必须针对不同带材厚度调整轧辊

• 部件在连续运行期间会发生热膨胀

• 轧机外壳在轧制载荷下发生偏转

• 多个机架必须保持精确对准以实现无张力轧制

鼓形齿式联轴器提供多向补偿能力，可同时适应通常为 0.5-1.5mm的径向位移、高达0.5°-1°的角度偏差和轴向位移。

3.2 最终减速的极限扭矩能力

热轧带钢精轧机必须传递足够的扭矩以进行最终压下，以实现精确的带钢厚度。齿轮主轴提供卓越的扭矩密度，采用先进的全冠设计， 与传统设计相比，扭矩容量提高了对于最苛刻的应用，扭矩容量可达 20% 至 300% 。 65,000,000 英寸·磅（约 7,350 kN·m）.

这一特性对于精轧机应用特别有利，其中：

• 驱动装置必须能够承受连续轧制力以实现带钢最终压下

• 整个精加工机组的扭矩要求差异很大（早期的 F1-F3 需要更高的扭矩）

• 轧机机架周围的空间限制限制了驱动组件的可用范围

• 多个机架之间的同步需要最小的扭转饱和

3.3 传输效率高、节能

在连续热连轧机操作中，多个机架在长时间的生产活动中同时运行，能源效率直接影响操作成本。经过优化的鼓形齿式联轴器， 在800-1200rpm转速下，传动效率达到 99.2%~99.5% ，与传统联轴器相比，功率损失降低30%以上。

3.4 运行平稳和产品质量

精轧机中的驱动系统振动会直接影响带钢质量，导致厚度变化、表面缺陷或平整度问题。齿轮主轴专为平稳运行而设计，具有精密磨削的齿，可确保最小的间隙和一致的扭矩传输。现场应用数据表明，采用鼓形齿式联轴器的轧机， 因轧辊轴向运动引起的振动 减少了40-50% ，有效提高了带材厚度精度。

优化的齿几何形状降低了振动水平，有助于：

• 通过减少颤痕提高带材表面质量

• 通过最小化速度变化提高厚度精度

• 通过一致的功率传输实现更好的平坦度控制

• 更平稳的传动系统动力学实现更高的运行速度

3.5 优越的抗冲击性

精轧机在带材进入和瞬态条件下会经历显着的冲击载荷。鼓形齿式联轴器的多齿同时啮合特性，有效缓冲轧制力突然波动的冲击。在相同冲击载荷下，鼓形齿式联轴器的瞬时峰值应力 比直齿联轴器 低15-20% 。

3.6 环境耐久性和高温运行

热带钢精轧机的环境具有挑战性：

• 来自热带钢的辐射热（温度高达 900-1100°C）

• 冷却水喷雾用于轧辊冷却

• 轧制过程中产生的气载氧化皮和灰尘

• 来自相邻设备的润滑剂和液压油

齿轮主轴经过精心设计，通过坚固的外壳设计、先进的密封系统以及经过适当热处理的高强度材料来承受这些条件。特殊的材料处理，可在 150-200℃的环境温度下稳定运行，完全满足精轧机的工作温度要求。

3.7 标准化配置及可维护性

通过 JB/T 13499-2018 实现齿轮主轴标准化，通过标准化改造零件，可实现高可用性、易于更换以及经济高效的仓储。模块化设计使更换时间短至 4-6 小时，显着减少维护停机时间。

4. 安装和维护注意事项

4.1 安装要求

正确的安装对于精轧机服务中实现设计寿命和可靠运行至关重要：

• 确保与轴直径和连接类型的兼容性

• 组装前彻底清洁所有安装面

• 验证初始对准是否在制造商指定的公差范围内（通常≤1/3 允许的未对准）

• 仅使用符合适当规格的高强度紧固件

• 遵循指定的螺栓拧紧顺序和扭矩值

• 首次运行前验证润滑是否正确

• 对于伸缩式设计，确保匀速旋转的正确定相（标记对齐）

4.2 润滑策略

润滑是影响齿轮主轴寿命的最重要的维护因素。对于强制油润滑系统：

• 油品类型： 高品质极压（EP）齿轮油，适合高温、高负载应用

• 循环系统： 内循环油润滑提供卓越的冷却和磨损保护

• 过滤： 定期进行油液过滤，去除磨损颗粒，保持油液清洁度

• 油液分析： 定期进行油液取样以检测磨损金属并监测油液状况

强制油循环系统还带走轧辊和齿轮齿上的热量，防止齿材料允许接触应力的降低，并确保轧机连续运行而不会发生轴故障。

4.3 定期检查和状态监测

定期检查有助于在发生灾难性故障之前发现磨损或损坏的早期迹象：

• 目视检查： 检查密封件是否损坏或泄漏；检查是否有任何损坏、生锈或机械损坏的迹象

• 振动监测： 观察运行过程中是否存在异常振动，这可能表明齿轮磨损或不对中

• 温度监控： 监控外壳温度是否存在润滑故障或早期损坏的迹象

• 齿隙测量： 监测齿轮啮合齿隙的变化，这可能表明齿磨损

• 螺栓紧固性： 验证所有法兰螺栓是否保持正确的扭矩

4.4 常见故障模式及预防

行业分析确定了精轧机齿轮主轴的几种常见故障模式：

• 漏油： 密封失效造成；通过定期密封检查和更换来预防

• 轴承卡死： 由于润滑不足或污染造成；通过适当的润滑和过滤进行预防

• 齿轮磨损： 由于过度不对中或过载造成；通过在指定限制内​​保持对准并避免过载情况来预防

• 花键磨损： 由于润滑不足或微动引起；通过定期花键润滑来预防

5. 在热带钢中的应用精轧机

热带钢精轧机的齿轮主轴主要用于以下驱动配置：

• 电机到变速箱的连接： 将主驱动电机输出轴连接到减速箱输入轴的主轴

• 齿轮箱到轧机机架的连接： 主轴将动力从减速箱输出轴传输到轧机机架

• 多机架同步： 确保整个精加工机组（F1 至 F7）的动力传输协调一致

齿轮主轴是传动系统中的关键连接件，轧机的性能和正常运行时间依赖于这些主轴作为驱动系统最关键的设备。

六、结论

齿轮主轴（鼓形齿轮联轴器）代表了一种经过验证的、精密设计的解决方案，可满足热轧精轧机的苛刻要求。其独特的全冠齿几何结构（可优化载荷分布）、卓越的扭矩能力（可实现最终减速）以及坚固的结构（可实现可靠运行）的独特组合，使其成为现代带钢热轧应用中不可或缺的组件。

齿轮主轴的决定性特征——在错位（0.5°-1°）下保持接触的全冠齿、高传动效率（99.2%-99.5%）、可实现卓越冷却和减少磨损的先进强制油润滑以及易于更换的标准化配置——使它们成为需要最大扭矩能力、平稳运行和可靠性的精轧机主驱动器的首选。

行业数据证实，在现代热轧带钢轧机中，大约 78% 的新装置指定鼓形齿轮联轴器作为首选驱动连接。经证实，振动可减少 40-50%，设备可靠性显着提高，证明了该技术的显着运营优势。

通过了解鼓形齿设计的机械原理、根据应用要求（JB/T 13499-2018）正确选择标准以及包括适当润滑和密封完整性在内的严格维护要求，轧机操作员可以最大限度地延长设备使用寿命，最大限度地减少成本高昂的计划外停机时间，并实现现代热轧带钢生产所必需的一致带钢质量。齿轮主轴在冶金应用中经过验证的可靠性，加上其在连续运行和动态不对中条件下运行的能力，使其不仅是一个组件，而且是精轧机生产率和产品质量的关键推动者。
