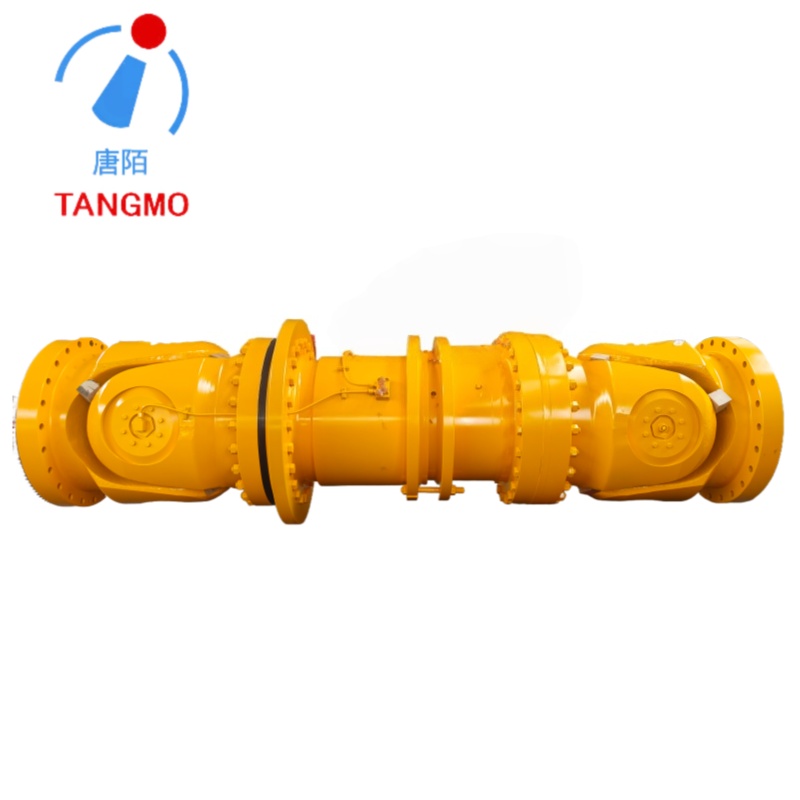

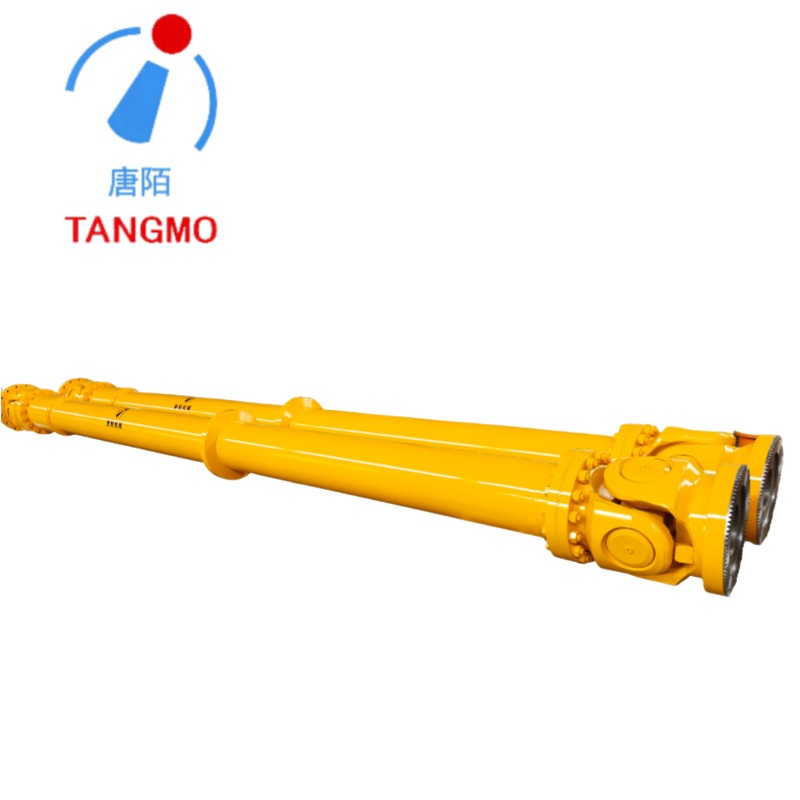

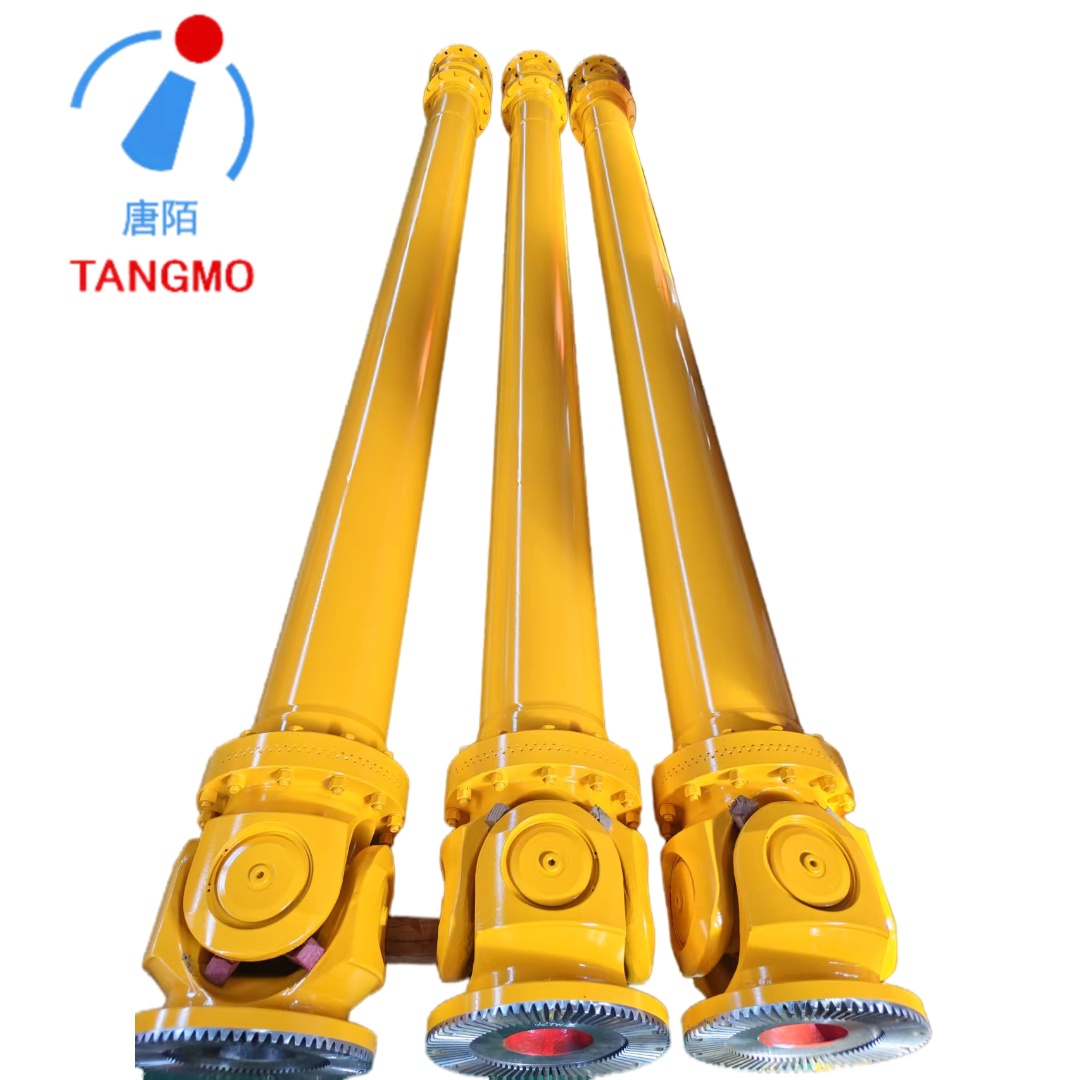

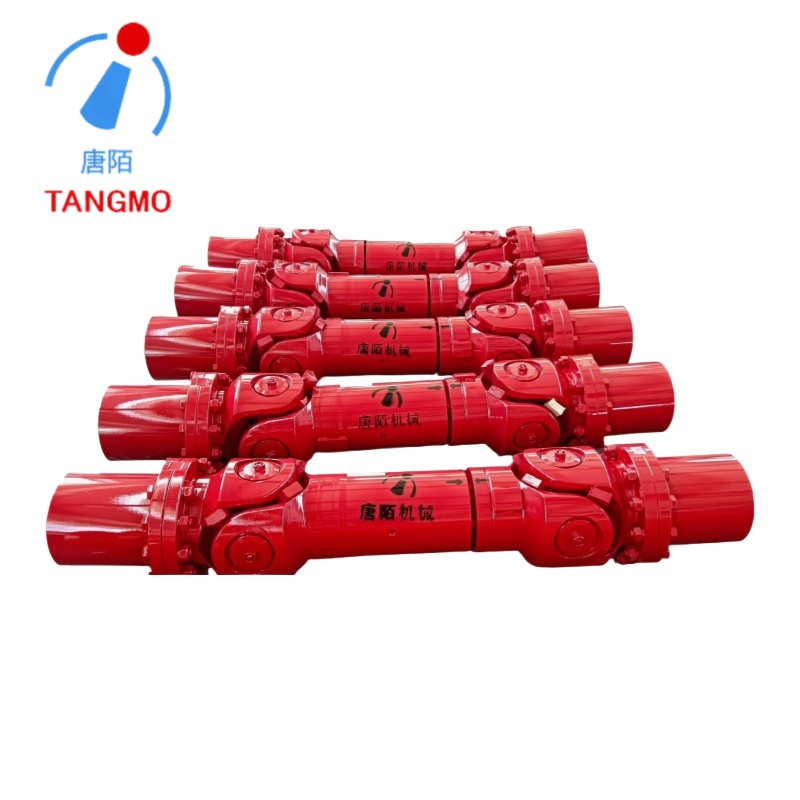

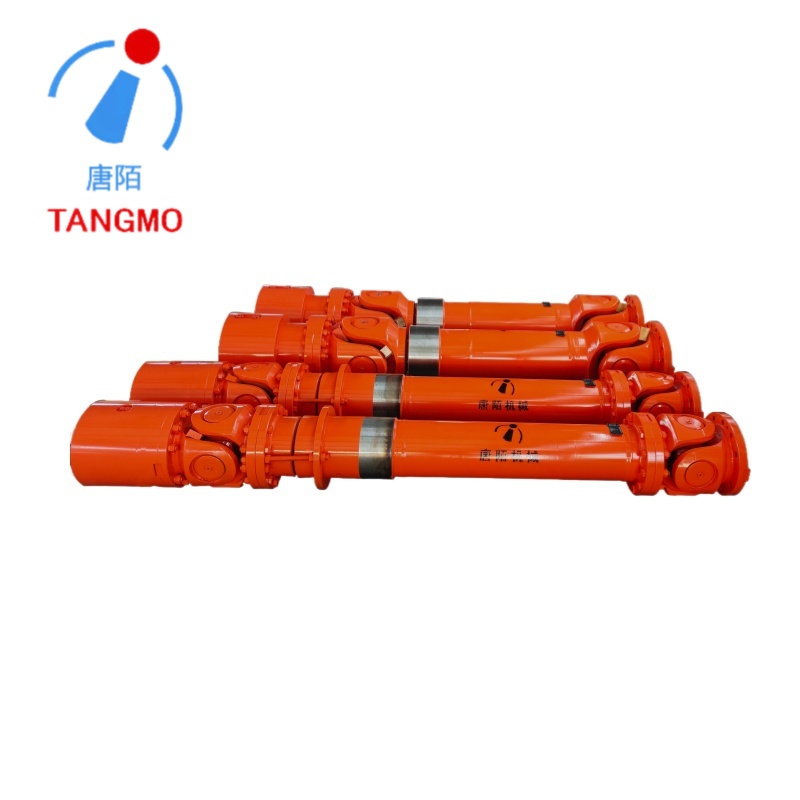

万向轴（UJ 轴）是一种高扭矩、重型机械传动部件，用于连接两个轴线不共线的旋转轴 - 通常每个接头的角度偏差高达 15–25°，双接头配置的角度偏差高达 45°。广泛应用于轧钢机、造纸机械、船舶推进系统、采矿设备和大型工业传动。
万向轴按照胡克（万向）接头原理工作：两个轭架通过带有滚针轴承的十字形耳轴（星形轴）连接，可在传递扭矩的同时实现角度灵活性。当单个关节以一定角度运行时，它会在从动轴中产生不均匀的角速度。为了实现恒速 (CV) 行为，轴通常布置为带有中间支撑件或相控轭的双关节对（例如 Z 型或 W 型配置）。
| 元件 | 功能 | 材料（典型） |
|---|---|---|
| 交叉装配 | 通过四个耳轴传递扭矩 | 高合金钢（20CrMnTi、17CrNiMo6），表面渗碳和硬化 |
| 轭（法兰/叉） | 连接驱动和从动设备 | 锻造合金钢（42CrMo4、40CrNiMoA） |
| 滚针轴承 | 减少高径向载荷下的摩擦 | GCr15 钢，精密研磨滚子 |
| 轴管（实心或空心） | 传递扭转载荷；中空设计减少惯性 | 无缝钢管，焊接或整体锻造 |
| 密封件（多唇式、迷宫式） | 防止润滑剂泄漏和污染物进入 | 丁腈橡胶 (NBR) 或 FKM |
高扭矩密度：优化的横截面几何形状使重型型号的扭矩传输高达数MN·m。
角度补偿：适应平行偏移、角度不对中和有限的轴向位移（带花键延伸件）。
安全裕度：采用抗疲劳轴承和感应淬火耳轴（HRC 58–62，渗层深度 1.5–2.5 mm）设计。
润滑系统：集中润滑脂通道或油浴润滑，可延长多尘/潮湿环境中的使用寿命。
关键速度优化：空心轴和动态平衡（符合 ISO 1940 的 G2.5–G6.3）可减少高转速时的振动。
冶金行业：连铸机、热/冷轧机和剪切机的主传动轴。
造纸工业：长中心距的干燥部传动轴。
采矿业和水泥：斗轮挖掘机、立式辊磨机驱动装置。
船舶和发电：发动机和螺旋桨轴之间的中间轴（带有耐腐蚀涂层）。
工程师应指定：
额定扭矩（连续与峰值，使用系数 1.5–3.0，具体取决于冲击载荷）
角度不对中范围（动态工作角度）
运行速度（相对于临界速度）
花键轴行程（所需轴向移动量）
环境因素（温度、灰尘、湿度、化学品）
每运行 2000 小时应检查一次轴承间隙。
标准条件下使用 EP（极压）复合锂基润滑脂 NLGI #2。
磨损的十字组件必须成套更换以保持动态平衡。
建议在大型轴检修期间进行裂纹检测（MPI 或 DPI）。
SWC 型万向传动轴是满足破碎机 (BD) 苛刻、高扭矩要求的最佳工程解决方案。其整体式叉头设计提供了承受极端冲击载荷所需的结构完整性，同时其高角度和轴向补偿能力可适应重型反向传递的动态不对中。通过采用高强度合金钢和精密热处理，SWC 轴可确保结构钢生产中要求严格的初级破坏阶段所需的耐用性和可靠性。
SWC 型万向传动轴是满足破碎机 (BD) 苛刻、高扭矩要求的最佳工程解决方案。其整体式叉头设计提供了承受极端冲击载荷所需的结构完整性，同时其高角度和轴向补偿能力可适应重型反向传递的动态不对中。通过采用高强度合金钢和精密热处理，SWC 轴可确保结构钢生产中要求严格的初级破坏阶段所需的耐用性和可靠性。
齿轮主轴（曲齿齿轮联轴器）代表了一种经过验证的、精密设计的解决方案，可满足棒材和线材粗轧机的苛刻要求。其独特的组合包括可优化负载分布的全冠齿几何形状、可实现一次坯料压下的卓越扭矩能力（高达 1600 kN·m）、可实现平稳轴向运动的精密匹配花键以及平稳的操作特性，使其成为现代棒材和线材粗加工作业不可或缺的组件。
SWC 型万向传动轴代表了满足棒材和线材粗轧机严格要求的最佳工程解决方案。其独特的组合包括确保可靠性的整体叉头结构、用于一次坯料压下的极限扭矩能力、用于适应复杂轧机几何形状（高达 15-25°）的角度灵活性以及用于恶劣的粗轧机环境的耐用性，确保在整个长材行业中最具挑战性的应用之一中实现可靠的动力传输。
齿轮主轴代表了一种经过验证的、精密设计的解决方案，可满足钢板精轧机的苛刻要求。其独特的组合包括可优化载荷分布的全冠齿几何形状、可最终减少板材的卓越扭矩能力以及可实现可靠运行的坚固结构，使其成为现代板材轧制应用不可或缺的组件。
曲齿齿轮联轴器代表了满足工业棒材和线材精轧机苛刻要求的最佳工程解决方案。其独特的结合了精密弧齿几何形状、高扭矩能力、全面的不对中补偿和环境坚固性，确保在最具挑战性的高速工业应用之一中实现可靠的动力传输。
万向传动轴代表了满足 PQF 无缝管轧机严格要求的最佳工程解决方案。其独特的组合包括可实现可靠性的整体叉头结构、可连续减径管材的高扭矩能力、可适应支架不对中的角度灵活性以及可适应恶劣轧机环境的坚固性，确保了这种先进的无缝管材生产技术中可靠的动力传输。
齿轮主轴代表了一种经过验证的、精密设计的解决方案，可满足冷带酸洗线的苛刻要求。其独特的组合包括可优化负载分布的全冠齿几何形状、用于张力控制的卓越扭矩能力、高达 ±3° 的不对中补偿能力以及可实现可靠运行的坚固结构，使其成为现代酸洗线驱动系统不可或缺的组件。
SWC 型万向传动轴代表了满足工业起重行业苛刻要求的最佳工程解决方案。其独特的集成叉头结构的可靠性、用于重型起重操作的高扭矩能力、用于适应结构偏转的角度灵活性以及用于恶劣工业环境的环境坚固性的组合确保了在安全关键的起重应用中可靠的动力传输。
GCJ 齿轮主轴代表了一种经过验证的、精密设计的解决方案，可满足热轧精轧机的苛刻要求。其独特的全冠齿几何形状组合可实现优化的载荷分布，具有出色的最终减速扭矩能力（氮化版本中高达 16,000 kN·m），以及可实现可靠运行的坚固结构，使其成为现代带钢热轧应用中不可或缺的组件。
SWC 型万向传动轴是采矿业中关键的、高度工程化的动力传输部件。其独特的组合具有最大可靠性的整体式无螺栓叉头、重载时的高扭矩密度、卓越的角度灵活性和坚固的环境密封性，使其非常适合最苛刻的采矿应用。从初级破碎机到数英里长的输送机，SWC 轴在动力和生产力之间提供了可靠的联系。
SWC 型万向传动轴是采矿业中关键的、高度工程化的动力传输部件。其独特的组合具有最大可靠性的整体式无螺栓叉头、重载时的高扭矩密度、卓越的角度灵活性和坚固的环境密封性，使其非常适合最苛刻的采矿应用。从初级破碎机到数英里长的输送机，SWC 轴在动力和生产力之间提供了可靠的联系。
SWC 型万向传动轴代表了满足热带钢连铸行业苛刻要求的最佳工程解决方案。其独特的集成叉头结构的可靠性、用于拉拔和轧制的高扭矩能力、用于适应不对中（高达 15-25°）的角度灵活性、用于热膨胀的轴向补偿以及用于恶劣铸造环境的环境坚固性的独特组合，确保了在这一关键的集成钢铁制造过程中可靠的动力传输。
弧形齿式联轴器代表了一种经过验证、稳健的工程解决方案，可满足钢板粗轧机的严苛要求。其独特的全冠齿几何形状组合可实现优化的负载分布，具有用于初次板坯压下的卓越扭矩能力，以及在最苛刻的轧机应用中经过验证的可靠性，使其成为现代板材生产不可或缺的组件。
SWC 型万向传动轴代表了满足工业棒材和线材精轧机苛刻要求的最佳工程解决方案。其独特的组合包括可实现可靠性的整体叉头结构、可减少最终断面的高扭矩能力、可适应机架不对中（高达 15-25°）的角度灵活性以及可适应恶劣轧机环境的坚固性，从而确保在棒材和线材生产的这一关键的最后阶段实现可靠的动力传输。
曲齿齿轮联轴器是一种经过验证、精密设计的解决方案，可满足单机架冷带钢轧机的严苛要求。其独特的组合包括可优化载荷分布的全冠齿几何形状、用于冷轧的卓越扭矩能力以及用于可靠运行的坚固结构，使其成为现代冷轧应用不可或缺的组件。
SWC 型万向传动轴代表了满足无缝管穿孔机苛刻要求的最佳工程解决方案。其独特的组合包括确保可靠性的整体叉头结构、一次钢坯穿孔的极限扭矩能力、适应复杂轧辊几何形状（高达 15-25°）的角度灵活性以及适应恶劣穿孔机环境的环境坚固性，确保在整个钢铁行业最具挑战性的应用之一中实现可靠的动力传输。
SWC 型万向传动轴代表了满足工业造纸行业严格要求的最佳工程解决方案。其独特的组合包括可靠的整体叉头结构、重型截面驱动的高扭矩能力、适应不对中（高达 15-25°）的角度灵活性以及适应高湿度造纸厂环境的环境坚固性，确保了这一关键制造领域的可靠动力传输。
SWC 型万向传动轴代表了满足工业万能型材铣床苛刻要求的最佳工程解决方案。其独特的组合包括确保可靠性的整体叉头结构、用于复杂截面缩减的高扭矩能力、用于适应机架不对中（高达 15-25°）的角度灵活性以及用于适应恶劣轧机环境的坚固性，确保了结构钢生产这一复杂领域的可靠动力传输。
SWC 型万向传动轴代表了满足工业起重行业苛刻要求的最佳工程解决方案。其独特的集成叉头结构的可靠性、用于重型起重操作的高扭矩能力、用于适应结构偏转的角度灵活性以及用于恶劣工业环境的环境坚固性的组合确保了在安全关键的起重应用中可靠的动力传输。
