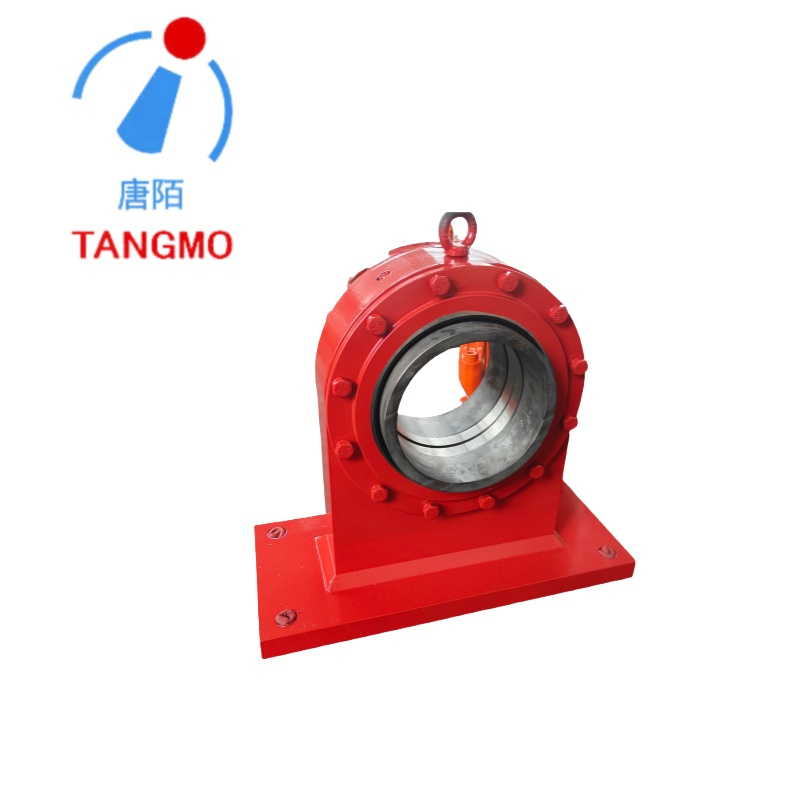

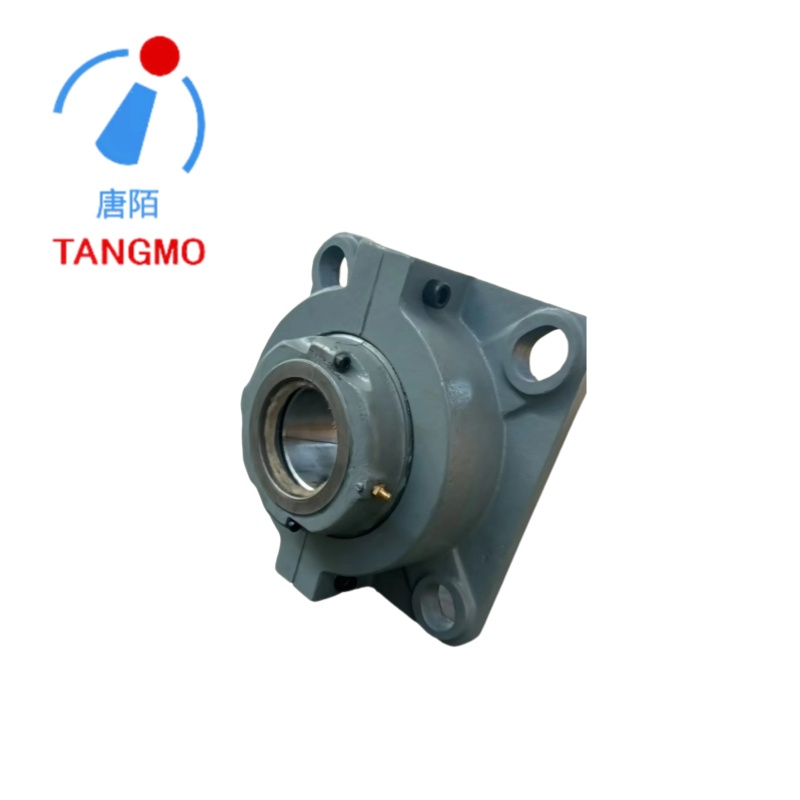

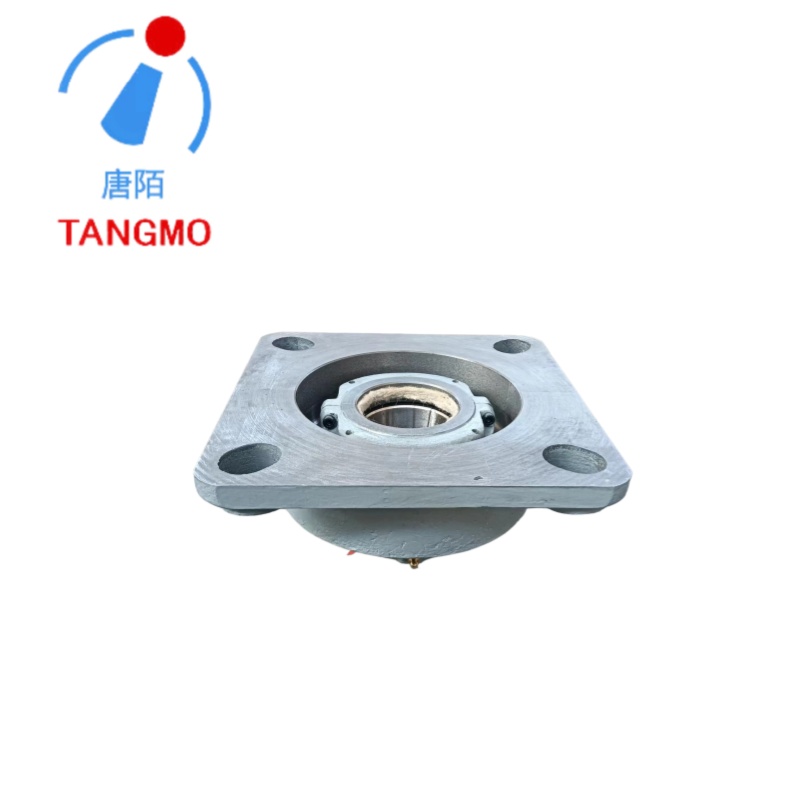

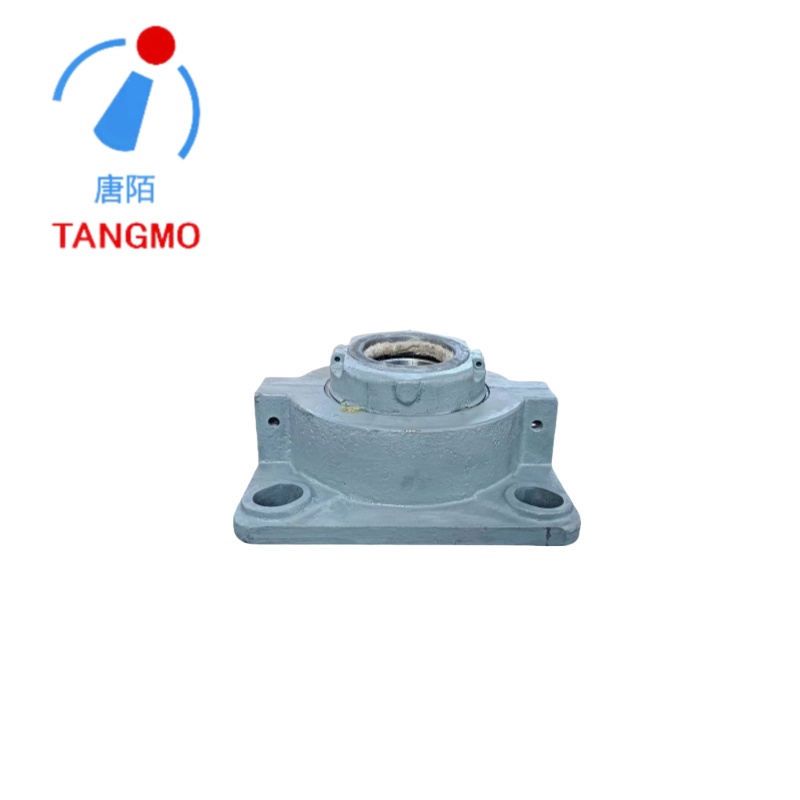

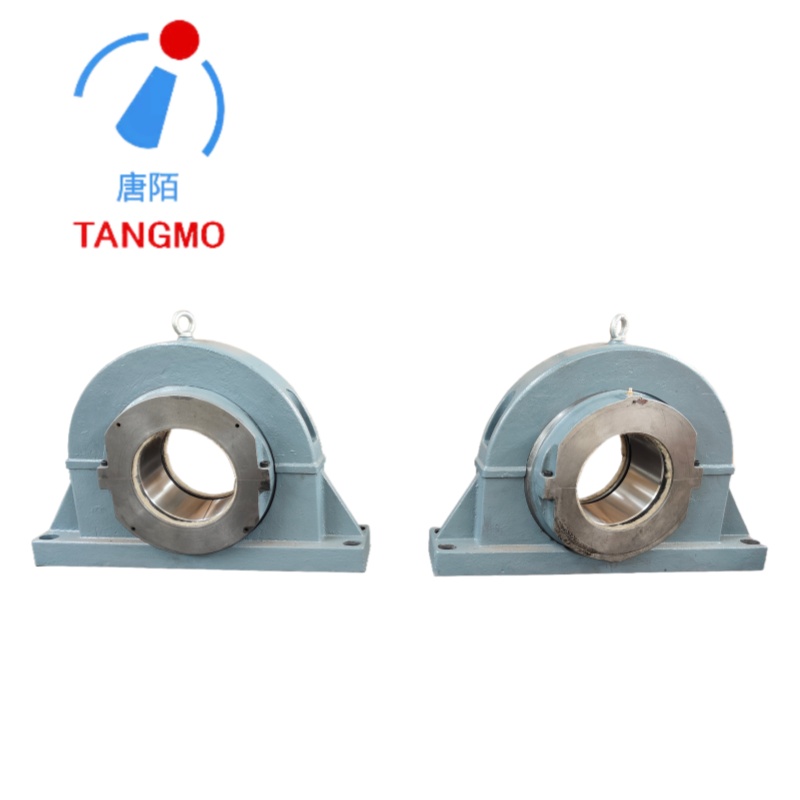

剖分轴承（也称为剖分滚子轴承或两件式轴承）是一种滚动轴承，其中内圈、外圈和滚子保持架分为两个独立的半部（通常为上半部和下半部）。这种独特的结构允许安装和更换，而无需拆卸联轴器、齿轮、飞轮或叶轮等相邻部件，从而大大减少维护停机时间。
与必须在轴端上滑动的传统实体轴承不同，剖分式轴承可在任何轴向位置围绕轴径向组装。它们广泛应用于轴拆卸成本高昂、耗时或不可能的重工业：输送机滑轮、船舶推进轴、拉铲、窑炉、干燥机、破碎机和钢厂冷床。
剖分轴承的工作原理与传统滚子轴承相同（通过滚动元件支撑径向和推力载荷），但具有径向剖分几何结构。
| 组件 | 拆分配置 | 功能 |
|---|---|---|
| 外圈（外壳） | 水平分割（两半） | 为滚子提供滚道；用螺栓夹紧在一起 |
| 内圈（座圈） | 水平分割（两半） | 安装到轴上；将径向载荷传递至滚子 |
| 滚子保持架 | 分体式（铰链式或两件式） | 保持和间隔滚轮；防止滚轮与滚轮接触 |
| 滚筒 | 圆柱形或锥形（满装或笼式） | 承受径向和轴向载荷 |
组装顺序：
外圈（外壳）的下半部分放置在支撑座上
内圈下半部定位在轴上（无需轴向滑动）
下滚子保持架+滚子放入下滚道
内圈、保持架、外圈的上半部依次组装
螺栓拧紧至规格，将轴承夹紧在一起
由于轴承围绕轴组装，因此无需接近轴端或移动相邻设备。
最常见的类型；非常适合具有中等推力能力的径向载荷（通过法兰滚子或单独的推力轴承）。
| 功能 | 描述 |
|---|---|
| 滚筒形状 | 圆柱形（直形或带有整体推力法兰） |
| 负载能力 | 高径向；低至中轴 |
| 典型尺寸范围 | 50 毫米 – 1200+ 毫米孔径 |
| 典型应用 | 传送带轮、干燥辊、风扇轴 |
设计用于径向和高推力组合载荷（例如螺旋输送机、船用轴系）。
| 功能 | 描述 |
|---|---|
| 滚筒形状 | 锥形（cone）——圆锥形滚子和滚道 |
| 负载能力 | 高径向+高轴向（单向） |
| 安装 | 需要轴向预紧调整 |
| 典型应用 | 螺旋输送机、推力块、轮毂 |
适应角度偏差；分体式设计很复杂，可由专业制造商提供。
| 功能 | 描述 |
|---|---|
| 滚筒形状 | 双列球形（桶形） |
| 自对准 | 是（高达 ±1–2°） |
| 典型应用 | 水泥窑、回转干燥机中的轴未对准 |
| 参数 | 固体轴承 | 剖分轴承 |
|---|---|---|
| 更换时间 | 几小时到几天（需要轴端通道） | 30分钟至2小时 |
| 需要拆除设备 | 联轴器s、齿轮、密封件、同一轴上的轴承 | 无 – 轴承就地安装 |
| 需要劳动力 | 多种行业（磨坊、索具、起重机） | 一名磨坊工人（小队） |
成本影响：与拥挤轴系中的实体轴承相比，剖分式轴承通常可减少 80-90% 的维护停机时间。
可以安装在轴上的任何轴向位置（不仅从端部）
无需加热（传统轴承通常需要感应加热以实现过盈配合）
安装时无需液压工具（大锥孔除外）
适用于阶梯轴或带有整体部件（齿轮、凸轮）的轴
上半部拆卸可以直接检查滚动元件和滚道，无需拆卸轴承
滚子和保持架可以单独更换（与整体轴承报废的实体轴承不同）
润滑油检查——打开上半部；目视检查润滑脂状况
现代剖分轴承（正确设计和安装）可达到同等实体轴承额定动载荷 (C) 的 90-98%。在以下情况下，分体式接口不会显着影响负载能力：
半部经过精确加工（匹配组）
螺栓被拧紧以校正预紧力
定位销或阶梯接头可防止径向移动
| 参数 | 圆柱形 剖分轴承 | 锥形 剖分轴承 |
|---|---|---|
| 孔径 | 50 毫米 – 1,200 毫米 | 80 毫米 – 600 毫米 |
| 外径 | 100 毫米 – 1,500 毫米 | 150 毫米 – 800 毫米 |
| 宽度 | 30 毫米 – 400 毫米 | 50 毫米 – 300 毫米 |
| 额定动载荷 (C) | 50 – 5,000 kN | 100 – 3,000 kN |
| 额定静载荷 (C₀) | 100 – 10,000 kN | 200 – 5,000 kN |
| 限速（油脂） | 500 – 3,000 转/分 | 300 – 1,500 转/分 |
| 工作温度 | –30°C 至 +150°C（标准密封件） | –20°C 至 +120°C |
| 错位能力 | <0.5°（圆柱） | <0.25°（锥形） |
| 步骤 | 行动 |
|---|---|
| 1 | 清洁轴表面；去除毛刺 |
| 2 | 将下壳体（外环半部分）放入底座中 |
| 3 | 将内圈下半部分定位在轴上（使用塞尺检查间隙） |
| 4 | 将带有滚子的下保持架安装到下滚道中 |
| 5 | 在滚子和滚道上涂抹润滑剂（油脂或油） |
| 6 | 组装内圈上半部分；检查接头对准（定位销或阶梯接头） |
| 7 | 安装上保持架+滚子；确保保持架的两半闩锁或螺栓在一起 |
| 8 | 组装上半外圈；安装螺栓 |
| 9 | 按交叉顺序将螺栓拧紧至指定扭矩（通常为 50–400 N·m，具体取决于尺寸） |
| 10 | 验证轴旋转（应平稳、无卡滞） |
| 步骤 | 行动 |
|---|---|
| 1 | 从外圈壳体上拆下螺栓 |
| 2 | 抬起上外圈一半 |
| 3 | 拆下上保持架+滚子组件 |
| 4 | 拆下内圈上半部分（可能需要顶紧螺钉） |
| 5 | 对下半部分重复（或就地检查） |
整个过程中无需轴移动。
| 故障模式 | 根本原因 | 预防措施 |
|---|---|---|
| 负载分布不均匀 | 组装过程中两半未对齐 | 使用定位销或阶梯接头；均匀地拧紧螺栓 |
| 滚子/滚道过早磨损 | 分体接头处有污染物进入 | 在分体接口处涂抹密封胶；使用密封剖分轴承 |
| 螺栓松动 | 振动或不正确的扭矩 | 使用锁定硬件（Nord-Lock 垫圈、Loctite）； 24小时后重新拧紧 |
| 内圈在轴上旋转 | 过盈配合不足（剖分式轴承的过盈量小于实体轴承的过盈量） | 使用锥形紧定套或锁紧螺母；应用保留化合物 |
| 笼状骨折 | 未对准或冲击载荷 | 使用青铜或聚酰胺保持架进行冲击应用 |
| 剖分接头处的腐蚀 | 湿气侵入 | 装配过程中使用防卡剂或腐蚀抑制剂 |
| 行业 | 应用 | 轴承类型 | 优点 |
|---|---|---|---|
| 散装物料搬运 | 输送机头/尾滑轮、惰轮 | 圆柱剖分式 | 无需拆卸皮带或滑轮即可更换 |
| 海洋 | 螺旋桨轴、舵杆、艉轴管轴承 | 锥形或圆柱形剖分 | 水下轴承更换 |
| 采矿业 | 拉铲、铲子、破碎机轴 | 圆柱剖分（大孔径） | 减少偏远地区的停机时间 |
| 水泥 | 回转窑、干燥机、冷却机（支撑辊） | 球形或圆柱形裂口 | 高温；有限的井道通道 |
| 钢厂 | 冷床轴、输出台辊 | 圆柱剖分式 | 高热量；空间有限 |
| 纸 | 干燥辊、压延机堆栈 | 圆柱剖分式 | 避免损坏烘干机虹吸管 |
| 风能 | 主轴轴承（某些设计） | 锥形分体 | 无需拆卸转子即可更换 |
| 纸浆和造纸 | 消化器、鼓式吠叫器 | 分体圆柱 | 腐蚀性环境；有限的井道通道 |
指定剖分轴承时，确定：
| 标准 | 关键问题 |
|---|---|
| 轴径 | 精确尺寸（毫米或英寸）；公差（h6、h7、j6 典型值） |
| 负载 | 径向（kN）+轴向（kN）；方向（单向或反向） |
| 速度 | 运行转速；轴的临界转速 |
| 工作温度 | 环境+轴承产生的热量；密封材料限制 |
| 润滑方式 | 润滑脂（补充润滑间隔）或油循环 |
| 环境条件 | 灰尘、湿气、化学品、冲洗 |
| 访问限制 | 是否有轴端通道？有多少个相邻的组件？ |
| 现有住房 | 轴承是否适合标准轴台或定制基座？ |
| 密封要求 | 迷宫式、V 形环、接触式密封件或剖分式密封组件 |
| 更换紧迫性 | 库存标准尺寸与定制制造（交货时间 2-12 周） |
