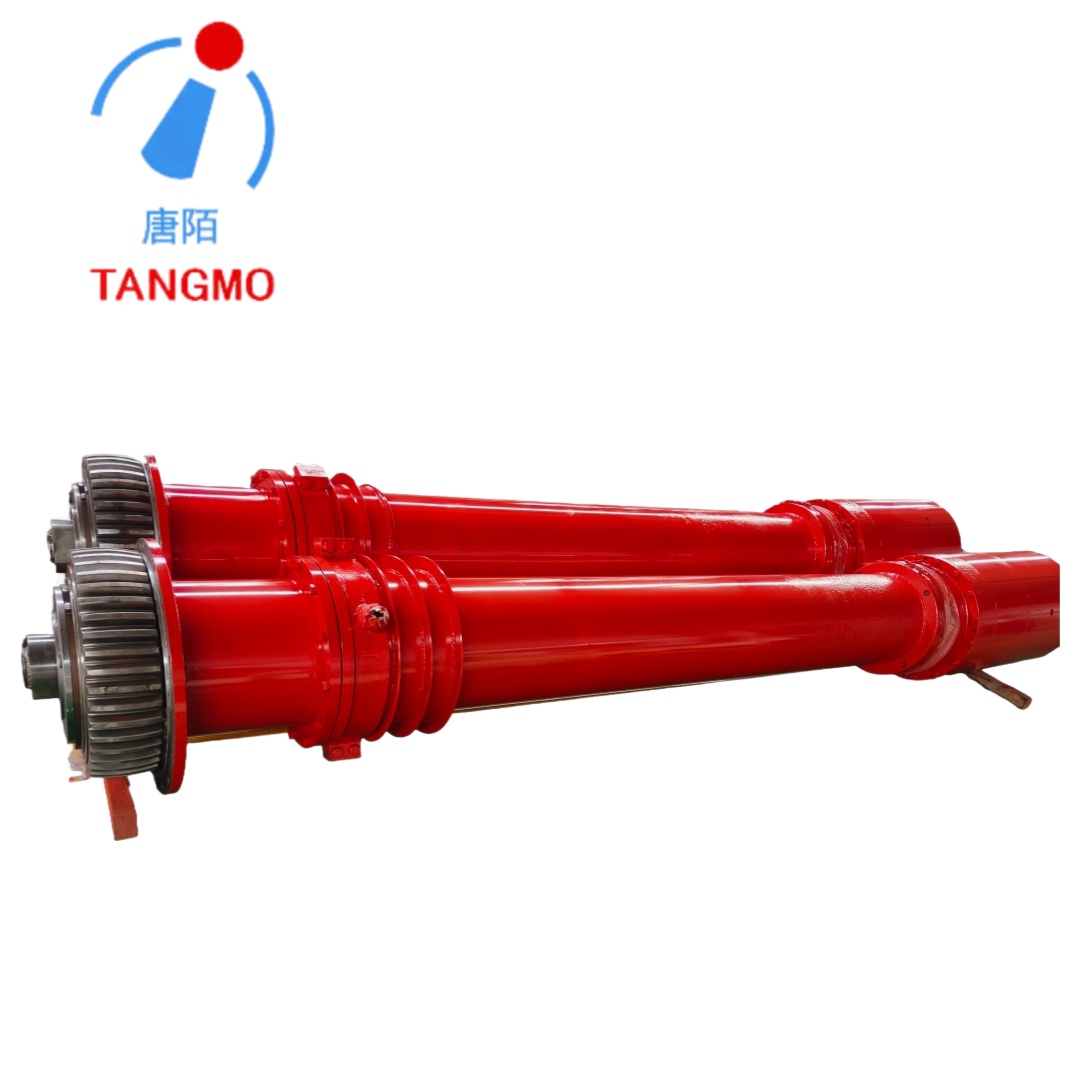

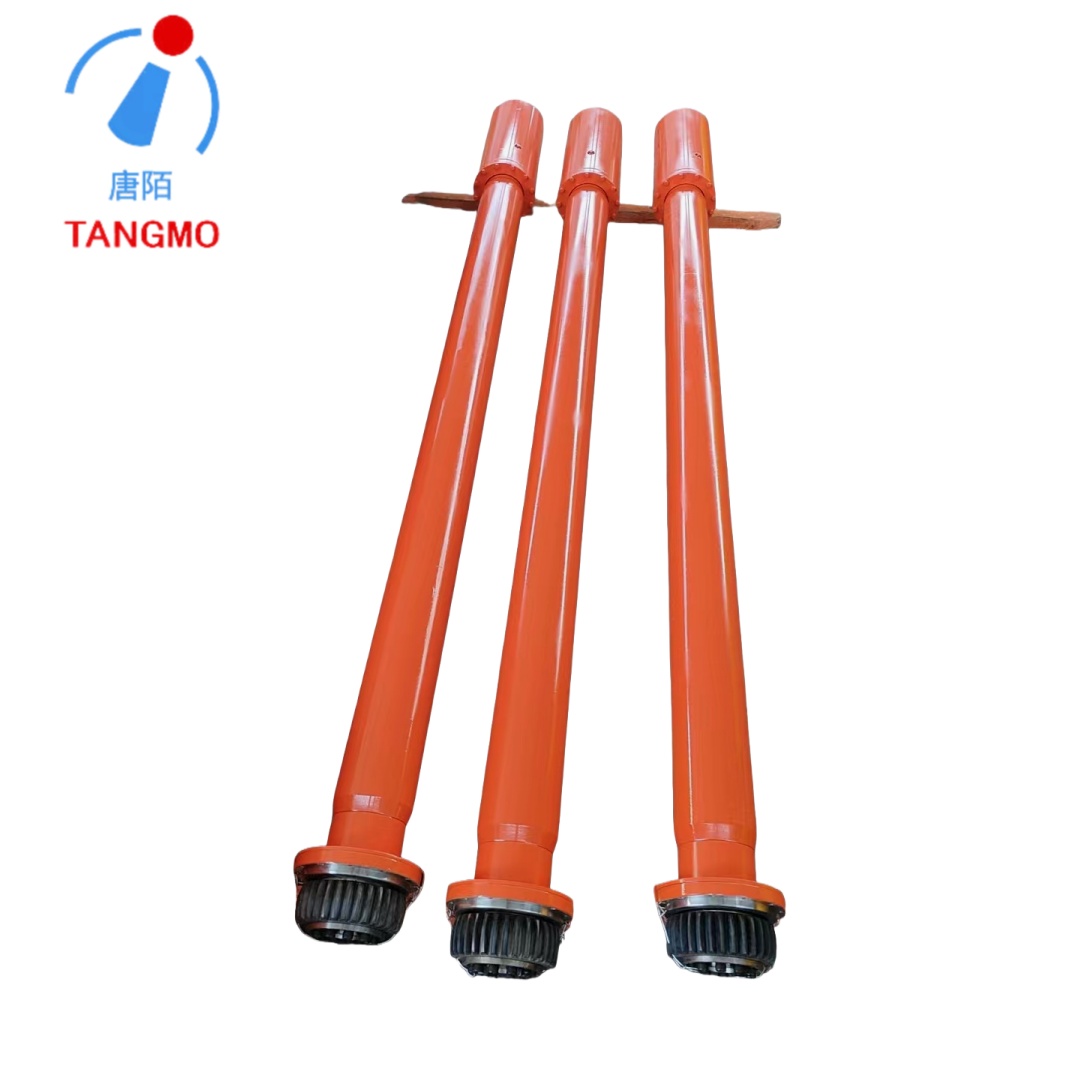

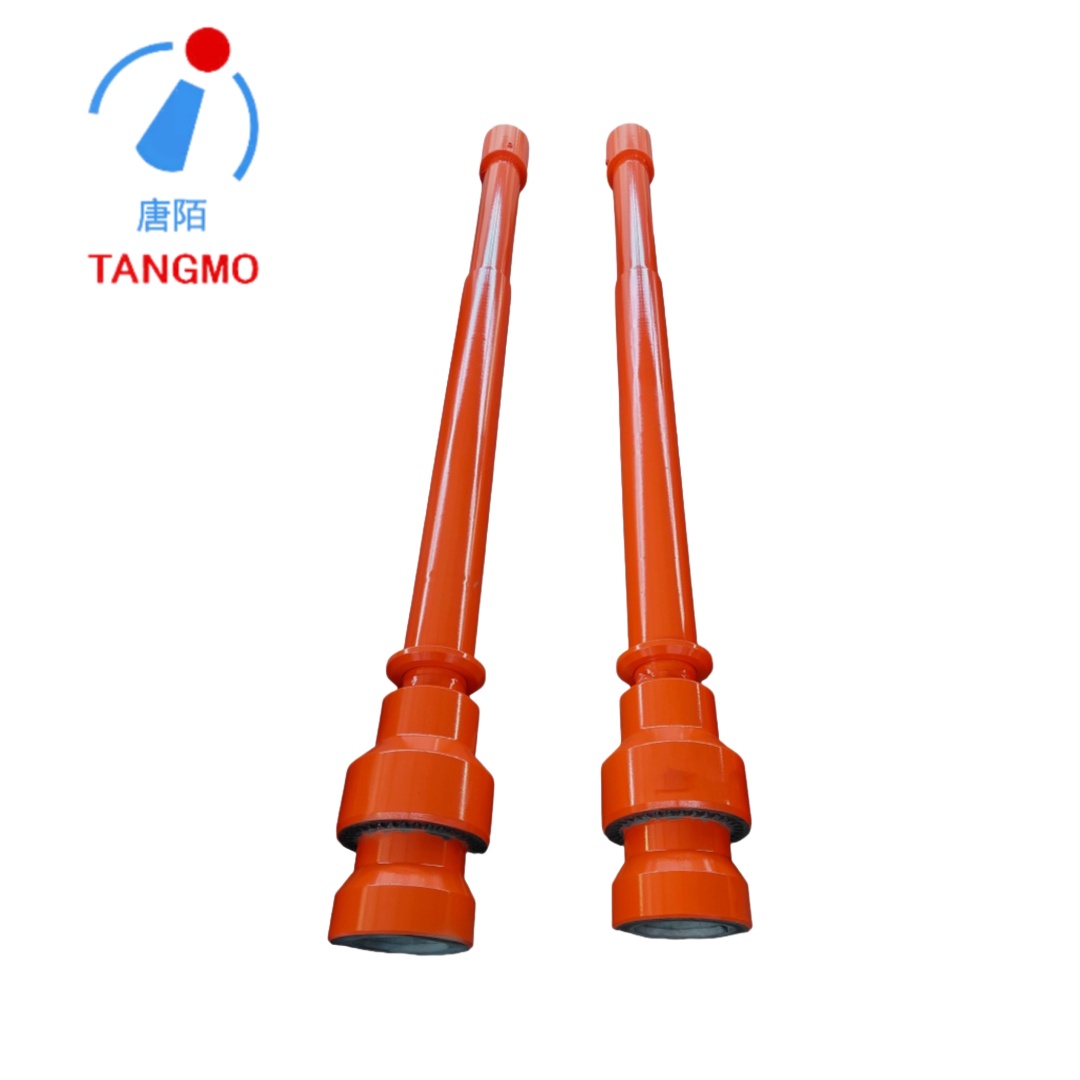

齿轮主轴（也称为齿轮式万向连接轴或铣削主轴）是一种重型、高扭矩传动部件，设计用于大中心距、显着角度不对中和极端冲击载荷的应用。与标准齿轮联轴器不同，齿轮主轴在两个齿轮联轴器半部之间包含一个中间空心轴或实心轴，允许更大的轴分离，同时保持扭转刚度。
齿轮主轴是轧机主传动系的行业标准，将齿轮箱输出轴连接到工作辊颈。它们还用于大型压力机、压延机和重型测试台。
齿轮轴通过两组冠状齿轮齿（每端各一个）传递扭矩。每端包括：
外齿轮毂 – 安装在主动或从动机器轴上
内齿套——连接到中间主轴管
桶形（冠形）齿形允许角度偏差（每端通常为 ±1° 至 ±3°），而无需边缘接触。中间轴远距离传输扭矩，并且可以包含用于轴向补偿（热膨胀或辊缝调节）的花键部分。
| 元件 | 功能 | 材料（典型） |
|---|---|---|
| 主轴管（空心） | 大跨度传递扭矩；中空设计减少惯性 | 无缝锻造合金钢（34CrNiMo6、42CrMo4） |
| 外齿轮毂（端部） | 连接到驱动器/辊颈 | 全硬化或渗碳合金钢 |
| 内齿轮套筒 | 带轮毂的网状结构；允许角运动 | 带感应淬火内齿的锻钢 |
| 齿形 | 冠状渐开线（30–35° 压力角可实现更高扭矩） | 表面硬化 HRC 58–62，表面硬化深度 1.2–2.0 mm |
| 润滑系统 | 连续油循环或润滑脂填充 | 集中油脂通道；可选的进油槽 |
| 密封系统 | 多唇密封+迷宫环 | 带钢筋的 FKM 或 HNBR |
| 法兰连接 | 套筒到主轴的连接（螺栓或焊接） | 带锁紧板的高强度螺栓（12.9 级） |
| 特性 | 说明 | 优点 |
|---|---|---|
| 空心轴结构 | 孔径高达 OD 的 60% | 质量转动惯量降低 40-50%；改善加速/减速 |
| 减摩轴承支撑 | 套筒内的滚针或调心滚子轴承 | 在重径向载荷下保持齿轮对准 |
| 双冠齿形 | 轴向和轮廓凸度 | 均匀分布接触应力；可容纳高达 ±3° 的角度偏差 |
| 自对准端盖 | 浮帽设计 | 当辊颈在负载下变形时防止过度约束 |
| 磨损指示器 | 牙齿或袖子上的标记 | 无需拆卸即可进行目视检查 |
| 平衡重块 | 套筒外径上可拆卸配重 | 修复后实现动态平衡（ISO G2.5–G6.3） |
| 参数 | 值范围 |
|---|---|
| 扭矩能力（标称） | 50 kN·m – 4,000 kN·m（中厚板轧机更高） |
| 主轴长度（中心到中心） | 500 毫米 – 8,000 毫米 |
| 主轴管外径 | 100 毫米 – 1,200 毫米 |
| 角度不对中（每端） | ±1° 至 ±3°（动态） |
| 轴向移动能力 | ±5 mm 至 ±40 mm（通过花键或套筒浮动） |
| 运行速度 | 50 – 500 RPM（重度滚动）；高达 1500 RPM（小主轴） |
| 齿模数（公制） | 6 – 30 毫米 |
| 齿数 | 30 – 80（齿数越高=啮合越顺畅） |
| 类型 | 方法 | 应用 |
|---|---|---|
| 油脂润滑（密封） | 复合锂极压润滑脂 NLGI #2；每 2-4 周补充润滑一次 | 低速粗加工机 (20–80 RPM) |
| 手动注油 | 油通过油嘴泵入套筒；多余的会排出 | 间歇运行；较小的锭子 |
| 循环油系统 | 通过空心轴和套筒的连续油流（2–10 L/min） | 高速精轧机（200–500 RPM）；提供冷却 |
| 油气雾 | 压缩空气中的细小油滴 | 超高速（高达1500 RPM）；产生的热量最少 |
| 故障模式 | 根本原因 | 预防 |
|---|---|---|
| 牙齿剥落 | 反复接触应力引起的疲劳 | 确保渗层深度≥1.5×齿模数；保持油品清洁度（ISO 15/13） |
| 牙齿折断 | 冲击载荷超过设计扭矩（例如磨机中的鹅卵石） | 使用扭矩限制器或安全销；使用系数≥2.5 |
| 花键/密封件磨损 | 润滑不足或污染 | 安装吹扫密封件；增加水密集型环境（例如热带钢轧机）的再润滑频率 |
| 主轴管开裂 | 反向扭转载荷引起的疲劳（例如，反向粗加工） | 每12个月进行一次超声波检查；圆角半径优化 |
| 螺栓松动 | 振动和扭转扭矩 | 采用液压张紧； Loctite® 或锁定板 |
热轧机 – 粗轧机架（高冲击载荷）、精轧机架（高速）、下卷取机
冷轧机 – 串列式轧机、平整机、可逆式冷轧机
连铸机 – 拉拔和矫直装置（大角度主轴：最大 ±5°）
厚板轧机 – 采用大直径主轴 (1,200 mm) 的极高扭矩（高达 8,000 kN·m）
有色金属轧制 – 铝和铜轧机（需要耐腐蚀涂层）
金属成型压力机 – 大型偏心压力机和剪床
在指定齿轮主轴时，工程师必须提供：
| 所需参数 | 示例 |
|---|---|
| 扭矩（正常/峰值） | 500 kN·m / 1,250 kN·m |
| 速度范围 | 0–300 RPM（每 2 秒反转一次） |
| 中心距（L） | 3,500 毫米 ±10 毫米 |
| 角度不对中（静态+动态） | 每端 ±1.5° |
| 轴向移动（热力+辊缝） | ±25毫米 |
| 轴连接 | 锥形辊颈（1：10锥度），液压夹紧；变速箱输出 – 键控或花键 |
| 环境 | 热（800°C 辐射热）、喷水、水垢侵入 |
| 润滑偏好 | 循环油外冷 |
日常检查：检查密封泄漏、异常噪音（齿冲击）、螺栓紧固性（目视标记）
每周重新润滑（润滑脂类型）：泵送新鲜润滑脂，直至旧润滑脂排出密封件（每点清除 50–100 克）
每季度：在多个角度位置测量齿隙（齿隙）；趋势分析
每年大修：
轮毂齿和主轴管端部的磁粉检测 (MPI)
更换所有密封件（预防性 - 密封件因热而硬化）
重新组装后的动平衡（最大运行速度下的G2.5）
主轴管超声波测厚（磨损/腐蚀）
每 5 年或 50,000 小时：更换齿轮轮毂（根据 AGMA 912，齿磨损超过原始厚度的 10-15%）
SWC 型万向传动轴是满足破碎机 (BD) 苛刻、高扭矩要求的最佳工程解决方案。其整体式叉头设计提供了承受极端冲击载荷所需的结构完整性，同时其高角度和轴向补偿能力可适应重型反向传递的动态不对中。通过采用高强度合金钢和精密热处理，SWC 轴可确保结构钢生产中要求严格的初级破坏阶段所需的耐用性和可靠性。
SWC 型万向传动轴是满足破碎机 (BD) 苛刻、高扭矩要求的最佳工程解决方案。其整体式叉头设计提供了承受极端冲击载荷所需的结构完整性，同时其高角度和轴向补偿能力可适应重型反向传递的动态不对中。通过采用高强度合金钢和精密热处理，SWC 轴可确保结构钢生产中要求严格的初级破坏阶段所需的耐用性和可靠性。
齿轮主轴（曲齿齿轮联轴器）代表了一种经过验证的、精密设计的解决方案，可满足棒材和线材粗轧机的苛刻要求。其独特的组合包括可优化负载分布的全冠齿几何形状、可实现一次坯料压下的卓越扭矩能力（高达 1600 kN·m）、可实现平稳轴向运动的精密匹配花键以及平稳的操作特性，使其成为现代棒材和线材粗加工作业不可或缺的组件。
SWC 型万向传动轴代表了满足棒材和线材粗轧机严格要求的最佳工程解决方案。其独特的组合包括确保可靠性的整体叉头结构、用于一次坯料压下的极限扭矩能力、用于适应复杂轧机几何形状（高达 15-25°）的角度灵活性以及用于恶劣的粗轧机环境的耐用性，确保在整个长材行业中最具挑战性的应用之一中实现可靠的动力传输。
齿轮主轴代表了一种经过验证的、精密设计的解决方案，可满足钢板精轧机的苛刻要求。其独特的组合包括可优化载荷分布的全冠齿几何形状、可最终减少板材的卓越扭矩能力以及可实现可靠运行的坚固结构，使其成为现代板材轧制应用不可或缺的组件。
曲齿齿轮联轴器代表了满足工业棒材和线材精轧机苛刻要求的最佳工程解决方案。其独特的结合了精密弧齿几何形状、高扭矩能力、全面的不对中补偿和环境坚固性，确保在最具挑战性的高速工业应用之一中实现可靠的动力传输。

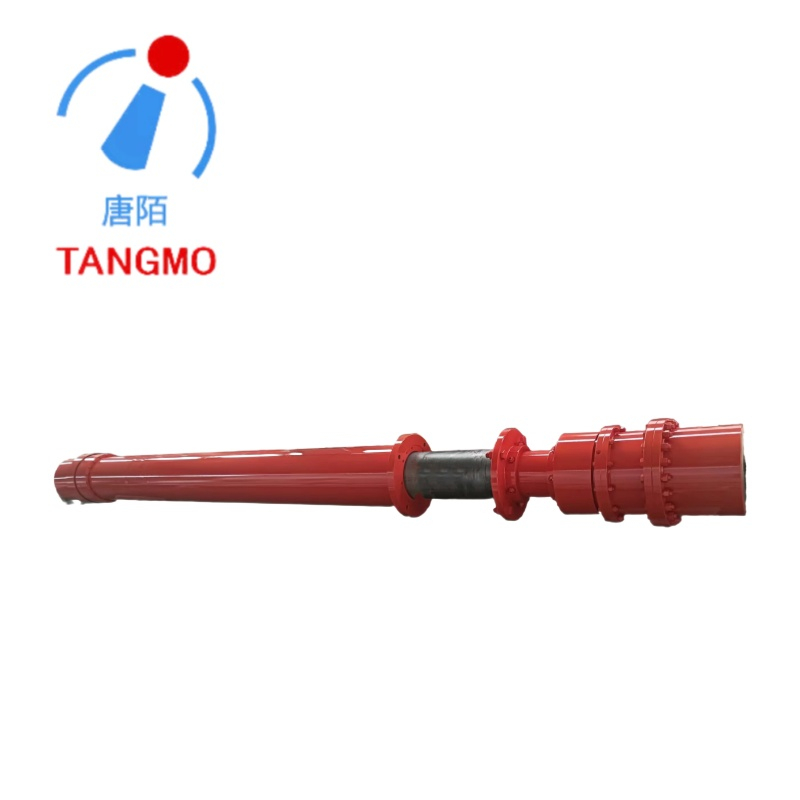

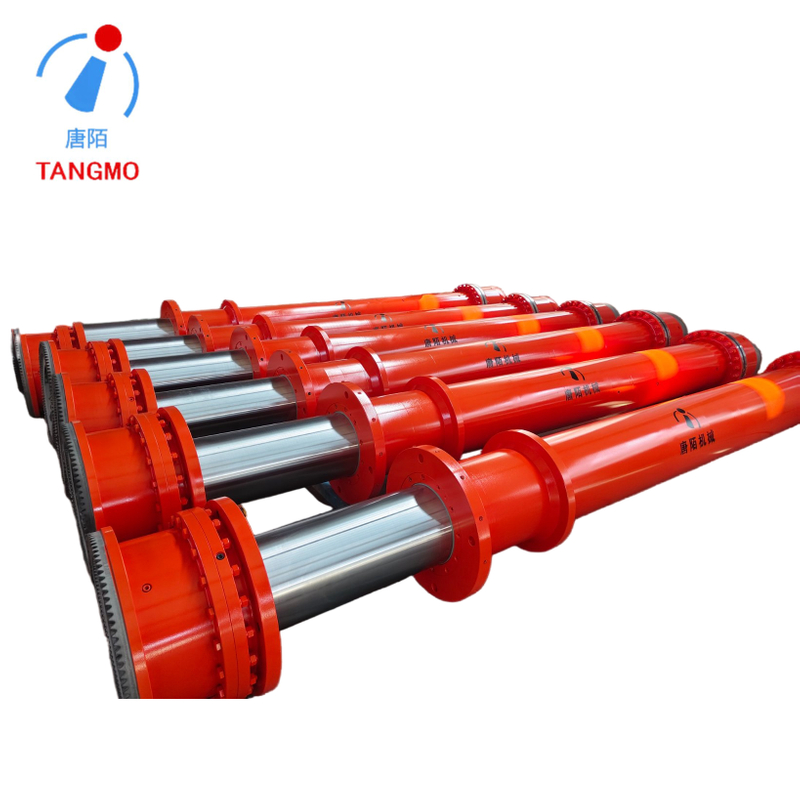

万向传动轴代表了满足 PQF 无缝管轧机严格要求的最佳工程解决方案。其独特的组合包括可实现可靠性的整体叉头结构、可连续减径管材的高扭矩能力、可适应支架不对中的角度灵活性以及可适应恶劣轧机环境的坚固性，确保了这种先进的无缝管材生产技术中可靠的动力传输。
