平衡装置（也称为平衡机构、平衡器或重量补偿器）是一种机械、液压、气动或机电系统，旨在抵消移动质量的重力或惯性力。通过施加随位置变化（或保持恒定）的反作用力，平衡装置可减少原动机（电机、气缸或执行器）所需的净扭矩或力，从而提高能源效率、定位精度和部件寿命。
在必须垂直移动、枢转或克服重力旋转重物的应用中，平衡装置至关重要：轧机辊缝调整、压力机滑块、工业机器人、机床配重、电梯、起重机、舱口盖和铰接式吊杆。
平衡装置在向下或下降运动期间储存势能，并在向上或提升运动期间释放势能。最终效果是消除或减少驱动执行器处的重力扭矩/力。
| 原理 | 机构 | 受力特性 |
|---|---|---|
| 重力配重 | 通过与移动质量相对的电缆/滑轮连接的自重 | 恒定力（与位置无关） |
| 弹簧机构 | 拉伸或压缩弹簧（钢弹簧或气弹簧） | 力与位移成正比（线性或渐进） |
| 气缸 | 压缩空气作用于活塞区域 | 近恒力（带压力调节） |
| 液压缸 | 作用在活塞上的油压（带蓄能器） | 恒定力（可通过压力调节） |
| 扭杆/板簧 | 储存旋转能量的扭杆或弯板 | 扭矩与角位移成正比 |
一般方程（直线运动）：
F_balance = m × g × k
在哪里：
F_balance = 平衡力 (N)
m = 待平衡质量 (kg)
g = 重力加速度 (9.81 m/s²)
k = 余额比例（0 = 无余额；1 = 100% 余额）
对于旋转运动（扭矩平衡）：
T_balance = m × g × L × cos(θ) × k
其中 L = 从枢轴到质心的距离， θ = 与水平面的角度。
最简单、最可靠的方法。自重通过缆绳、链条或连杆连接，以相对于主质量移动。
| 功能 | 描述 |
|---|---|
| 余额比例 | 高达 100%（理论上可以实现完美平衡） |
| 力特性 | 常数（与位置无关） |
| 优点 | 无需外部能源；故障安全；低维护成本 |
| 缺点 | 增加惯性；需要空间；增加总移动质量 |
| 应用领域 | 电梯、起重机、垂直升降机、机床配重 |
示例：电梯配重（通常平衡轿厢 + 额定负载的 40–50%）。
使用拉伸弹簧、压缩弹簧或恒力弹簧马达来抵消重力。
| 子类型 | 描述 | 力概况 |
|---|---|---|
| 线性弹簧 | 胡克定律：F = k × x | 随行程线性增加 |
| 零长度弹簧 | 零位移时预加载至零力 | 线性但偏移 |
| 恒力弹簧 | 卷绕在卷筒上的预应力扁弹簧 | 近恒力 |
| 气弹簧 | 氮气在气缸内被压缩 | 渐进式（接近恒定的工作行程） |
| 参数 | 螺旋弹簧 | 恒力弹簧 | 气弹簧 |
|---|---|---|---|
| 力范围 | 10 – 50,000 N | 5 – 5,000 牛顿 | 50 – 50,000 牛 |
| 中风 | 10 – 1,000 毫米 | 100 – 5,000 毫米 | 20 – 1,000 毫米 |
| 力恒定性 | 差（线性上升） | 优秀 (±5–10%) | 良好（±10–15%） |
| 温度灵敏度 | 低的 | 低的 | 介质（气压不同） |
| 维护 | 没有任何 | 没有任何 | 每 2-5 年更换一次密封件 |
| 成本 | 低的 | 中等的 | 中等的 |
应用：高架工具平衡器（装配线）、舱口盖、机器防护罩、铰接式动臂。
使用作用在气缸活塞上的压缩空气。通常与储液器或压力调节器结合使用，以保持恒定的力，无论活塞位置如何。
| 功能 | 描述 |
|---|---|
| 余额比例 | 通过压力调节器可调节 0–100% |
| 力特性 | 接近恒定（如果气缸面积恒定且压力调节） |
| 优点 | 可即时调节；光滑的;没有增加惯性 |
| 缺点 | 需要压缩空气供应；可能发生泄漏 |
| 应用领域 | 工业机器人（例如机械臂平衡）、机床 Z 轴、压力机滑块 |
典型配置：
连接到移动质量的活塞杆
缸筒固定在车架上
调节气压供应气缸盖侧
可选蓄能器可在快速移动期间保持压力
与气动类似，但使用带有蓄能器（氮气囊或活塞型）的油（不可压缩）。在紧凑的外壳中提供非常高的力。
| 功能 | 描述 |
|---|---|
| 力范围 | 10 kN – 2,000+ kN |
| 余额比例 | 可调节（0–100%） |
| 优点 | 高力密度；僵硬（不可压缩）；可以集成阻尼 |
| 缺点 | 需要液压动力装置；泄漏风险；更复杂 |
| 应用领域 | 轧机轧辊平衡（工作辊、支撑辊）、重型压力机平衡、大型挖掘机动臂 |

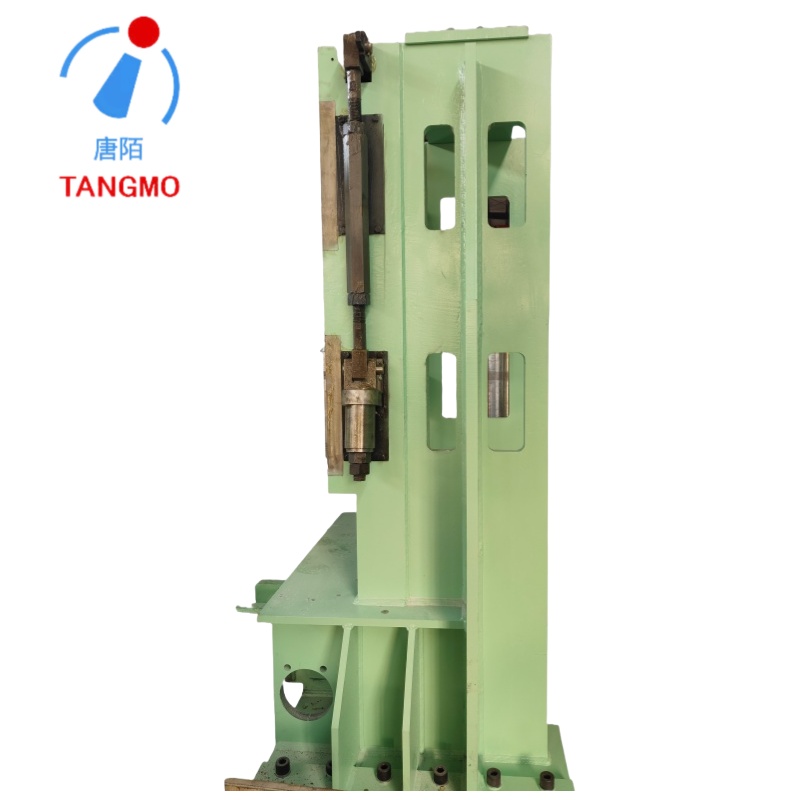

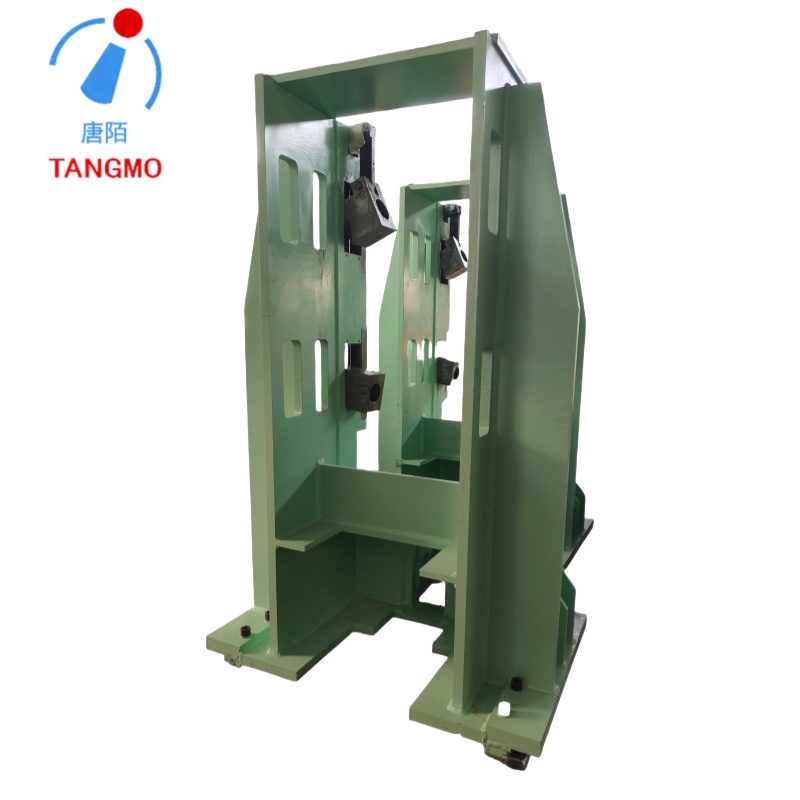

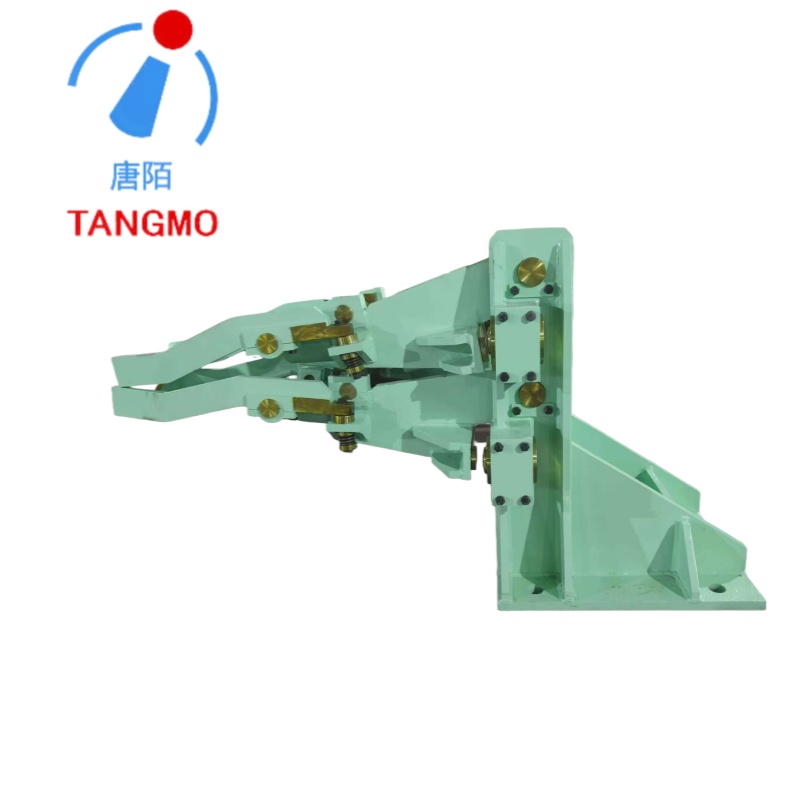

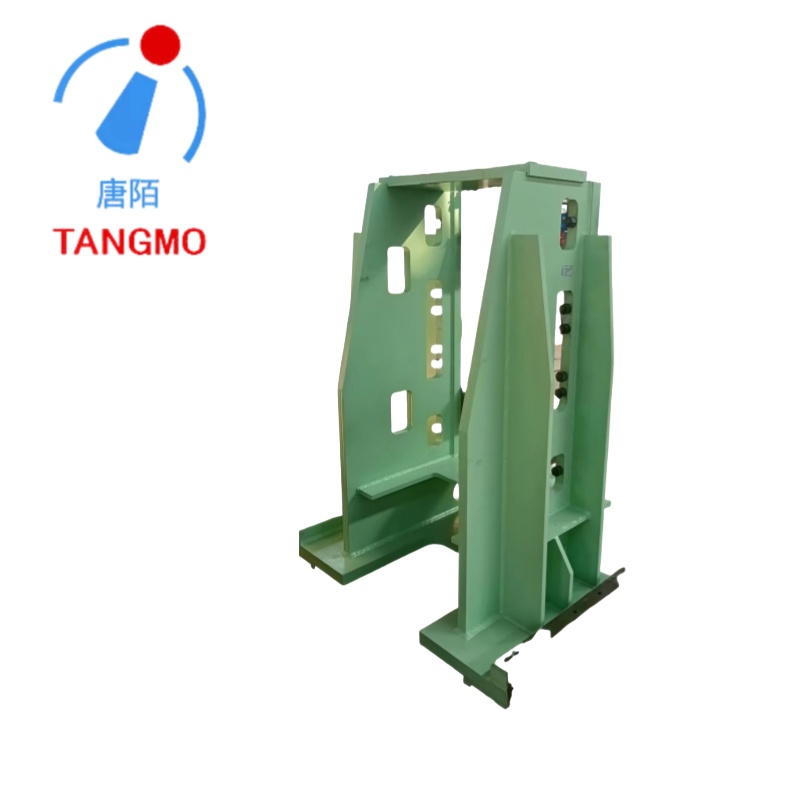

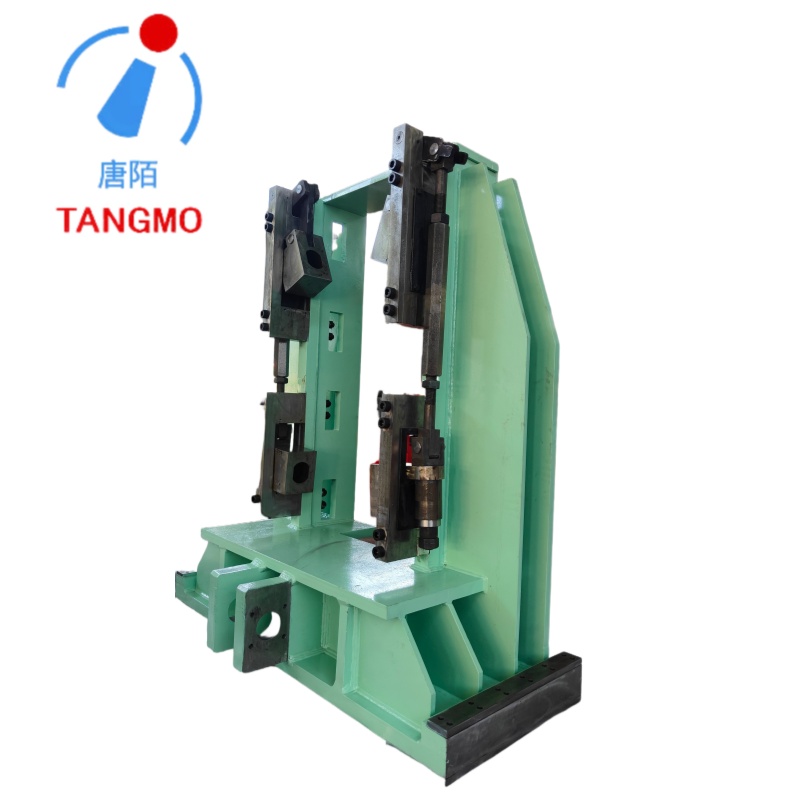

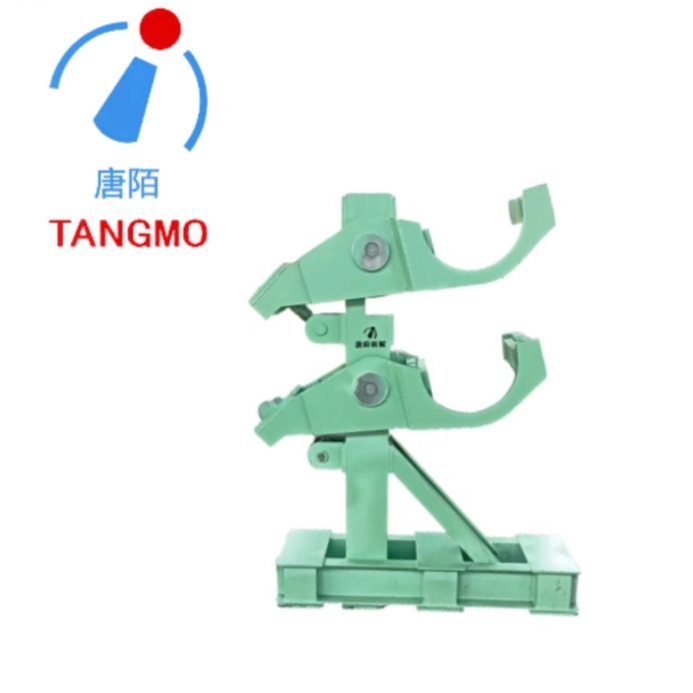

液压辊平衡（轧机）：
液压缸向上推轧辊轴承座
平衡轧辊+轴承+轴承座的重量
允许快速换卷和间隙调整
用于旋转质量（例如车辆悬架、舱口盖、工业机器人关节）。
| 功能 | 描述 |
|---|---|
| 原则 | 扭矩 = k_torsion × θ（角位移） |
| 力特性 | 随旋转角度线性增加 |
| 优点 | 袖珍的;没有外部能量 |
| 缺点 | 有限的角度范围（通常为 ±30–90°） |
| 应用领域 | 车辆悬架（稳定杆）、机器人关节、盖子平衡重 |
| 平衡比 | 电机扭矩减少 | 节能（垂直移动） |
|---|---|---|
| 0%（不平衡） | 基线（100%） | 0% |
| 50% | 减少 50% | 〜40–50% |
| 80% | 减少 80% | 〜70–75% |
| 100%（完美） | 理论零（仅摩擦） | ~90–95%（摩擦损失仍然存在） |
注意：在再生驱动系统中，不平衡负载可以在降低过程中恢复能量，但平衡会降低峰值功率需求。
减少伺服系统中的稳态误差（降低所需的保持扭矩）
最大限度地减少齿隙效应（齿轮在一致的负载方向下运行）
实现更高的加速/减速率（执行器不对抗重力）
| 平衡带来的组件 | 效益 |
|---|---|
| 电机/执行器 | 减少连续扭矩→降低温度→延长绝缘寿命 |
| 齿轮/滚珠丝杠 | 较低的平均负载 → 减少磨损和点蚀 |
| 刹车 | 所需的保持扭矩较低→减少衬片磨损 |
| 轴承 | 平衡力 → 较低的接触应力 |
机械配重：自然故障安全（重力始终向下作用）
弹簧平衡器：弹簧断裂可能导致突然下降→需要安全绳或捕捉装置
液压/气动：需要止回阀或保压阀，以防止压力损失时发生漂移
| 参数 | 重力配重 | 弹簧平衡器 | 气弹簧 | 气动 | 液压 |
|---|---|---|---|---|---|
| 力量能力 | 100 公斤 – 50 吨以上 | 1 – 5,000 公斤当量 | 5 – 5,000 公斤当量 | 10 – 10,000 公斤当量 | 1 – 200+ 吨当量 |
| 行程/行程 | 无限（电缆长度） | 0.1 – 5 m | 0.05 – 1 m | 0.1 – 3 m | 0.1 – 2 m |
| 力恒定性 | 完美（恒定） | 差–好 | 好的 | 好的 | 出色的 |
| 可以在线调节吗？ | 否（添加/删除重量） | 否（更换弹簧） | 否（改变气压） | 是（调节器） | 有（压力控制） |
| 外部能源 | 没有任何 | 没有任何 | 没有任何 | 压缩空气 | 液压动力 |
| 响应时间 | 立即的 | 立即的 | 立即的 | <0.1秒 | <0.05秒 |
| 维护 | 低（电缆、滑轮） | 无（弹簧） | 密封件更换 | 过滤器/调节器服务 | 过滤器、密封件、机油更换 |
| 相对成本 | $$（结构） | $–$$ | $$ | $$–$$$ | $$$–$$$$ |
| 功能 | 描述 |
|---|---|
| 目的 | 抵消工作辊和支撑辊的重量；保持辊之间的接触 |
| 配置 | 安装在轧辊轴承座或外壳柱上的液压缸 |
| 平衡力 | 通常为卷重量的 110–120%（确保良好接触） |
| 控制 | 比例压力阀；在间隙调整期间跟随辊位置 |
| 安全 | 止回阀+机械挡块，以防止液压故障时卷筒掉落 |
| 类型 | 典型应用 | 平衡方法 |
|---|---|---|
| 小型机器人（<50 kg 有效负载） | 组装、拾放 | 气缸（臂内） |
| 中型机器人（50–200 kg） | 焊接、材料处理 | 气弹簧+连杆 |
| 大型机器人（200–1,000+ kg） | 汽车、铸造 | 液压平衡重或配重 |
| 协作机器人（cobots） | 灯总成 | 恒力弹簧（低惯量） |
| 需求 | 典型解决方案 |
|---|---|
| 高精度（微米级） | 液压平衡+滚珠丝杠（减少丝杠负载） |
| 高速（快速移动） | 气动平衡重（低惯量） |
| 重型主轴（10吨以上） | 重力配重+引导质量 |
| 参数 | 典型值 |
|---|---|
| 刀具重量范围 | 0.5 – 100 公斤 |
| 平衡型 | 恒力弹簧或螺旋弹簧 |
| 缆车旅行 | 1.0 – 3.0 m |
| 安全功能 | 二级安全缆；过载保护 |
| 特征 | 棘轮锁可将工具固定在任何高度 |
当指定平衡装置时，确定：
| 标准 | 关键问题 |
|---|---|
| 质量平衡 | 静态重量（公斤）+任何动态力？ |
| 运动类型 | 线性垂直、旋转（旋转）还是组合？ |
| 行程/行程范围 | 最小到最大位置（毫米或度） |
| 所需力恒定 | 恒定力（配重）还是可变力（弹簧）？ |
| 需要可调节性 | 运行过程中平衡力需要改变吗？ |
| 可用的实用程序 | 压缩空气、液压动力，还是没有？ |
| 空间限制 | 配重可以反向移动吗？或者需要紧凑型气缸？ |
| 安全要求 | 自动防故障？锁定位置？过载保护？ |
| 速度/加速度 | 高速→低惯量（气动）；低速→配重正常 |
| 环境 | 清洁/干燥与脏/热/腐蚀性 |
| 应用 | 推荐平衡比 | 原因 |
|---|---|---|
| 电梯（牵引） | 40–50%（汽车+50%额定负载） | 优化电机尺寸；防止向上失控 |
| 起重机（葫芦） | 0%（无平衡）或 100%（对于某些旋臂起重机） | 通常不平衡；旋臂起重机可以使用配重 |
| 工业机器人 | 60–80% | 减少关节扭矩；为了安全起见保持一定的重力偏差 |
| 机床Z轴 | 70–90% | 减少滚珠丝杠负载；改善定位 |
| 轧机工作辊 | 110–120%（卷重） | 确保积极接触；防止喋喋不休 |
| 压机滑块（机械） | 100%（自重）或 50–70%（气动） | 减少飞轮负载；提高刹车寿命 |
| 顶置工具平衡机 | 100%（工具感觉失重） | 操作员人体工程学 |
