机械联轴器是连接两根旋转轴（主动轴和从动轴）以传递扭矩和旋转运动的装置。 联轴器 还可以适应轴之间各种类型的不对中（角度、平行和轴向），提供机械灵活性，并且在某些设计中提供过载保护或振动阻尼。
联轴器是几乎所有旋转机械的重要部件，包括电机、泵、压缩机、齿轮箱、涡轮机、发电机、轧机、输送机和船舶推进系统。
| 功能 | 说明 |
|---|---|
| 扭矩传递 | 将动力从主动轴无滑动地传递到从动轴（液力偶合器除外） |
| 错位调节 | 补偿由于制造公差、热膨胀、轴承磨损或基础沉降而不可避免的轴不对中 |
| 轴向移动余量 | 允许热增长或轴端浮动 |
| 隔振 | 减少扭转振动和冲击载荷的传递 |
| 过载保护 | 扭矩过大时断开或滑动（扭矩限制器、安全销联轴器） |
| 电气隔离 | 防止电流通过（在腐蚀性或危险环境中） |
联轴器大致分为两类：刚性的和柔性的。
当轴完全对准并在运行过程中保持这种状态时使用。它们不提供错位调节。
| 类型 | 描述 | 应用 |
|---|---|---|
| 套筒（套筒）联轴器 | 带紧定螺钉或锥形衬套的空心圆柱体 | 低扭矩、小轴 |
| 卡箍（分体套筒）联轴器 | 两个半壳用螺栓固定在一起 | 组装方便；轻/中型 |
| 法兰联轴器 | 面对面螺栓连接的两个法兰（受保护或无保护类型） | 重负;船用竖井；高扭矩 |
在传递扭矩的同时适应不对中。细分为：
| 子类 | 原理 | 示例 |
|---|---|---|
| 机械元件 | 使用滚动/滑动元件 | 齿式联轴器、万向节、链条联轴器 |

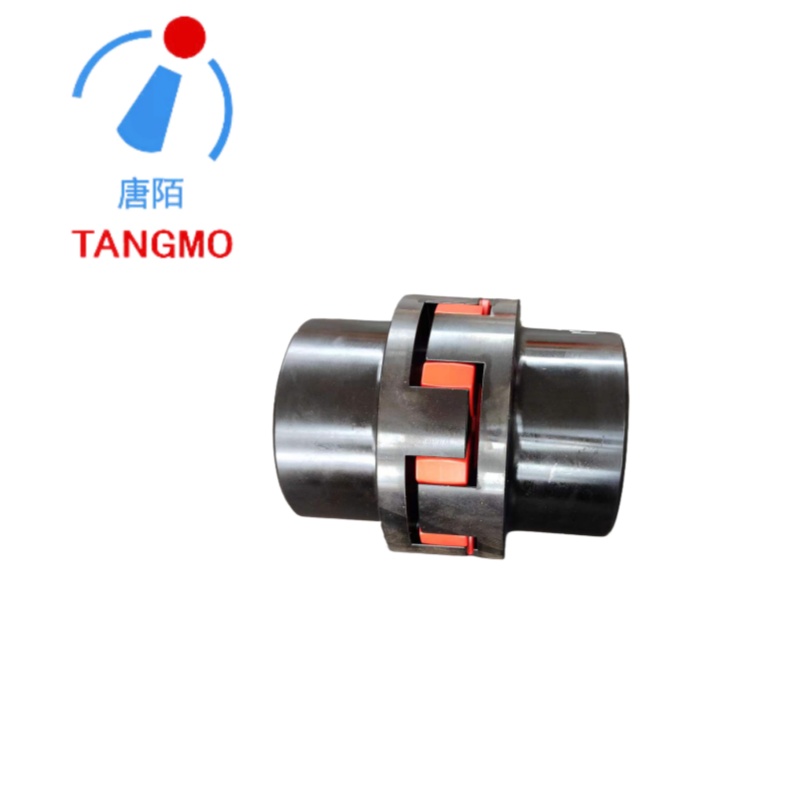

| 弹性元件 | 在压缩/剪切中使用橡胶或聚氨酯 | 爪形联轴器（星形联轴器）、轮胎联轴器、销套联轴器 |
| 金属元素 | 使用金属弯曲无需润滑 | 盘式联轴器、膜片联轴器、波纹管联轴器 |
| 流体/磁性 | 非接触式扭矩传输 | 液力耦合器、涡流耦合器、磁力耦合器 |
| 类型 | 扭矩范围 | 角偏差 平行 | 偏移 | 轴向运动 | 间隙 阻尼 | 所需润滑 | 典型 | 速度 |
|---|---|---|---|---|---|---|---|---|

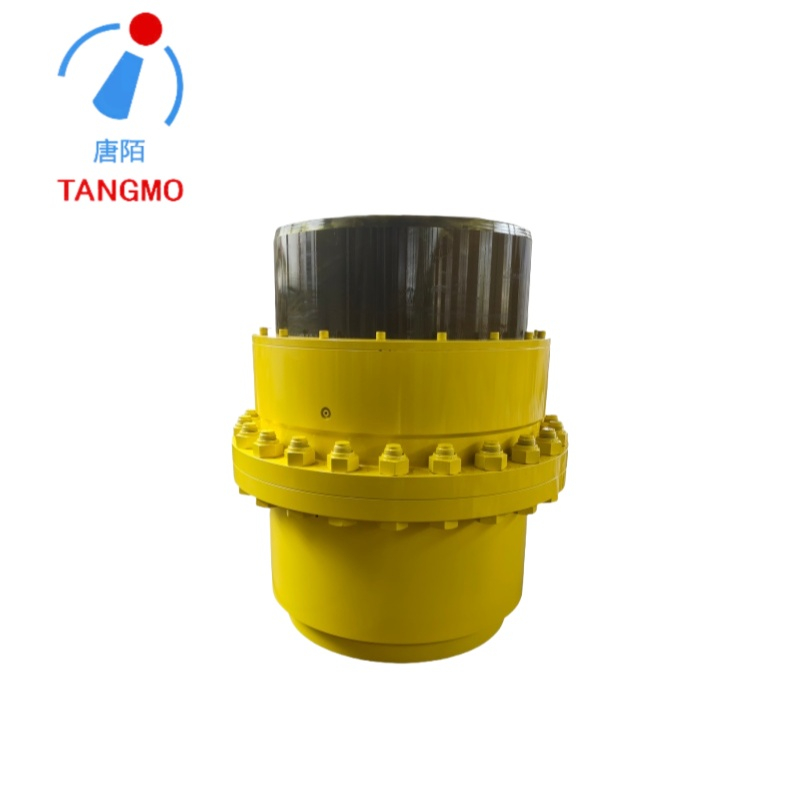

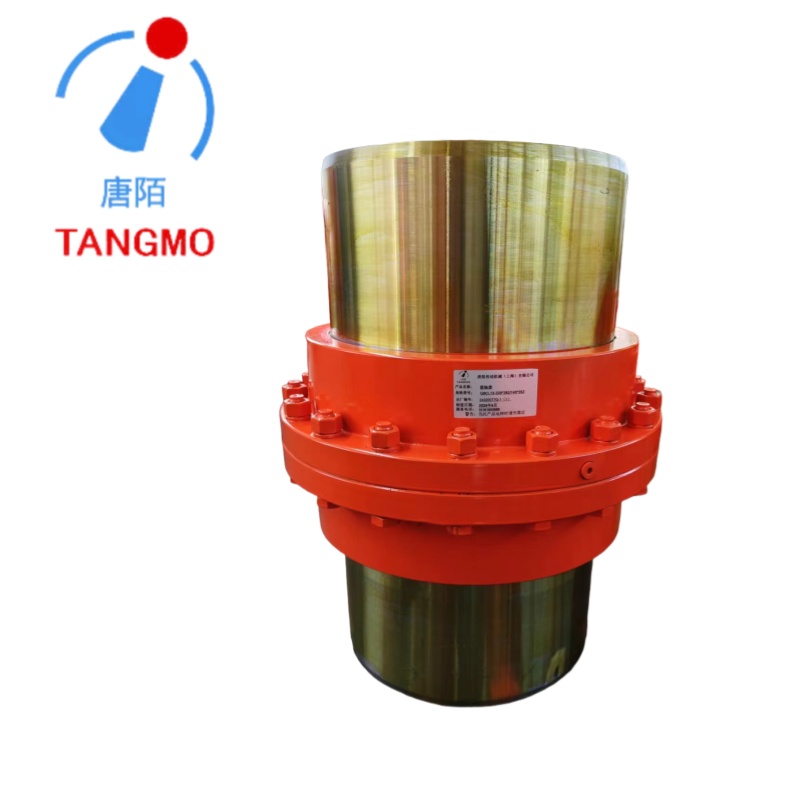

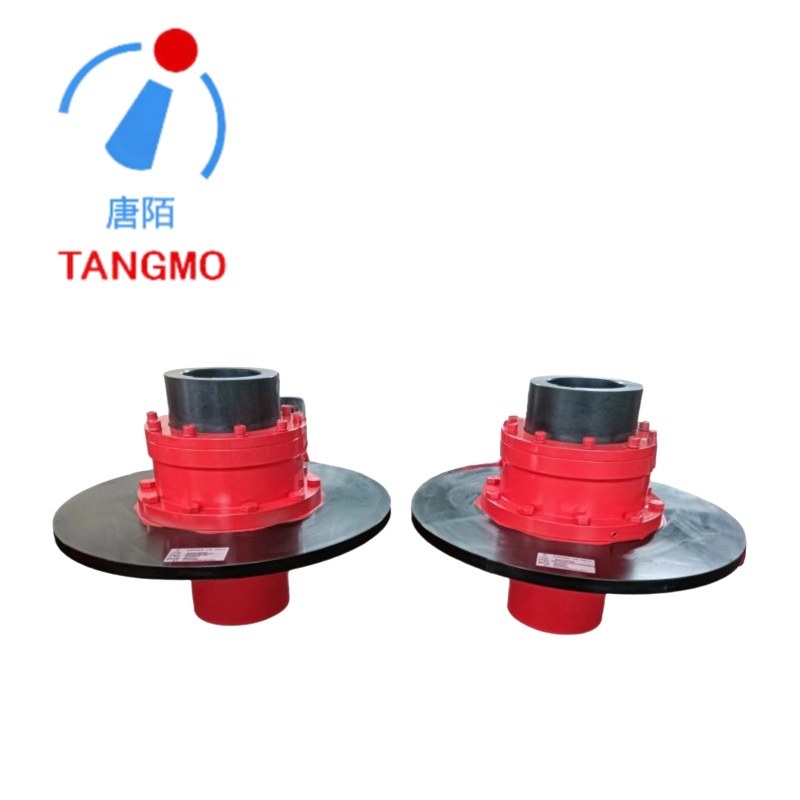

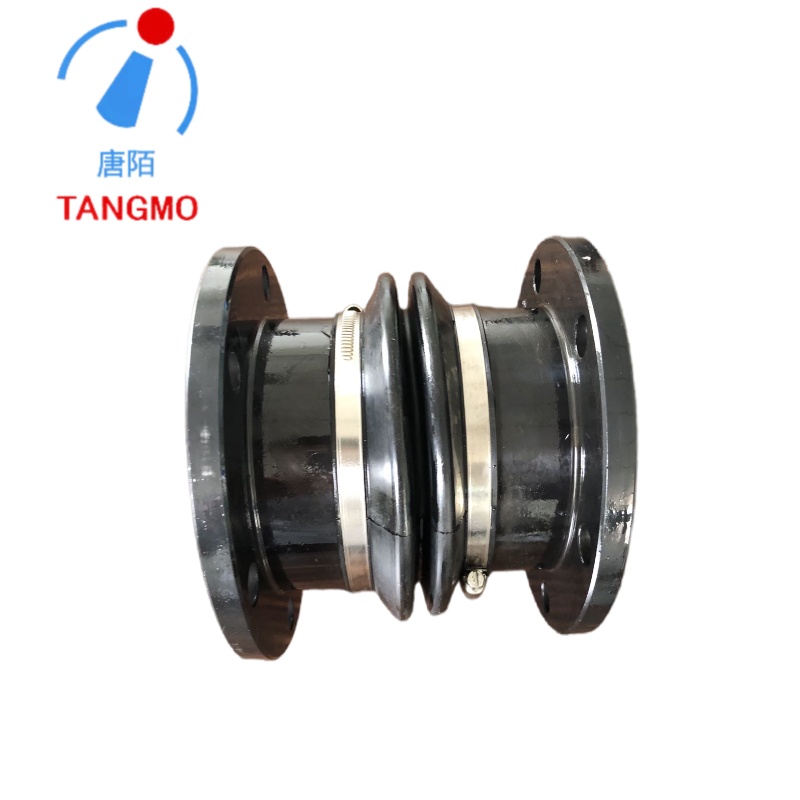

| 齿式联轴器 | 非常高 (MN·m) | ±0.5–1.5° | 有限的 | 是（套筒浮动） | 低的 | 低的 | 是（油脂/油） | 低-中 |
| 万向联轴器 | 高的 | ±15–25°（每个关节） | 中等（通过偏移） | 需要样条线 | 缓和 | 低的 | 是（油脂） | 低-中 |
| 盘式联轴器 | 中-高 | ±0.5° | ≤0.25毫米 | ±1–2毫米 | 零 | 低的 | 不 | 高（高达 30,000 RPM） |
| 膜片联轴器 | 中-高 | ±0.5–1° | ≤0.5毫米 | ±2–5毫米 | 零 | 低的 | 不 | 非常高（高达 50,000 RPM） |
| 爪形联轴器（星形） | 低-中 | ±0.5–1° | ≤0.2毫米 | ±1毫米 | 缓和 | 高（弹性体） | 不 | 中等的 |
| 销轴联轴器 | 中等的 | ±0.5–1° | ≤0.3毫米 | ±2–3毫米 | 低的 | 中等的 | 不 | 低-中 |
| 盘组联轴器 | 中-高 | ±0.5° | ≤0.3毫米 | ±1–2毫米 | 零 | 低的 | 不 | 高的 |
| 链条联轴器 | 中等的 | ±1° | ≤0.5毫米 | 有限的 | 高的 | 低的 | 是（油脂） | 低的 |
| 波纹管联轴器 | 低的 | ±1.5° | ≤0.2毫米 | ±1毫米 | 零 | 低的 | 不 | 非常高（伺服电机） |

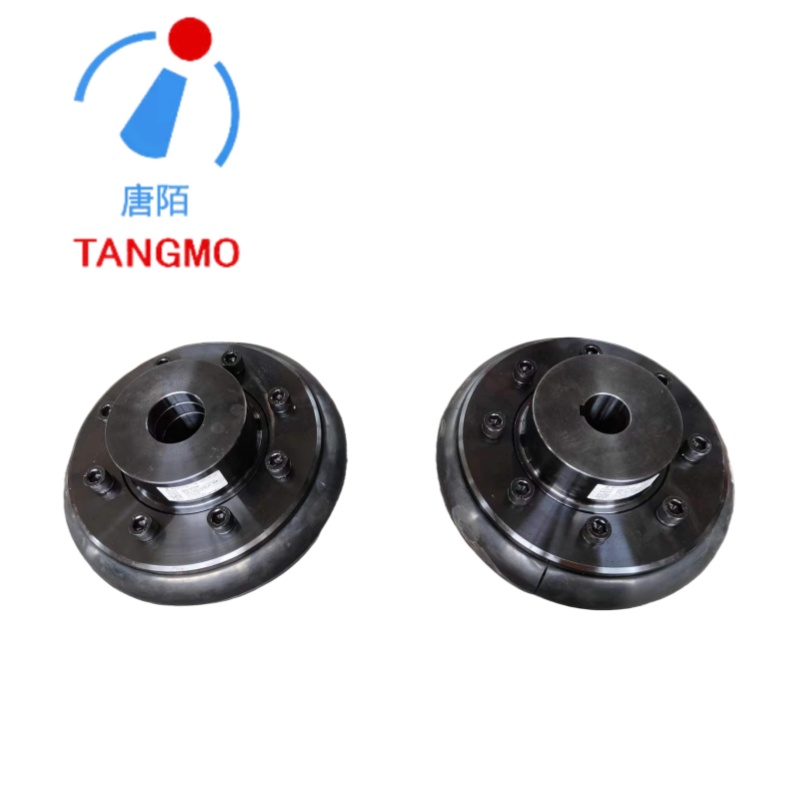

| 轮胎联轴器 | 中等的 | ±3–5° | ≤3毫米 | ±3–5毫米 | 缓和 | 非常高 | 不 | 低的 |
| 液力偶合器 | 中-高 | N/A（无刚性连接） | 不适用 | 不适用 | 固有滑差 | 非常高 | 否（使用油作为介质） | 低-中 |
工程师必须评估以下参数来选择最佳联轴器：
| 标准 | 关键考虑因素 |
|---|---|
| 扭矩 | 额定扭矩（Tkn）×使用系数（SF）。对于均匀载荷，SF = 1.0–1.5； 2.0–3.0 用于重冲击（破碎机、研磨机） |
| 速度 | 与联轴器临界速度进行比较。高速 (>5000 RPM) → 盘/膜片/波纹管 |
| 错位 | 计算总动态不对中（角度+平行+轴向）。大角度→万向节或轮胎联轴器 |
| 轴分离 | 大中心距（>1m）→齿轮主轴或万向联轴器；短跨度 → 盘式或爪式联轴器 |
| 间隙要求 | 精密换向驱动器（CNC、伺服系统）→ 零间隙（盘、膜片、波纹管） |
| 环境条件 | 高温 (>120°C) → 全金属（盘/膜片）而非弹性体；腐蚀性 → 不锈钢或涂层 |
| 维护访问 | 空间有限→免润滑类型（盘式、隔膜式、钳口式）；可触及 → 齿式联轴器（需要补充润滑） |
| 电气隔离 | 危险区域（采矿、化工）→ 非导电弹性体联轴器或磁性联轴器 |
| 成本限制 | 成本低→爪形联轴器（星形联轴器）或销轴套；高端 → 膜片联轴器或齿式联轴器 |
| 驱动机械类型 | SF（均匀负载） | SF（中度冲击） | SF（重度冲击） |
|---|---|---|---|
| 风扇、鼓风机（轻型） | 1.0–1.2 | – | – |
| 离心泵、压缩机 | 1.2–1.5 | – | – |
| 输送机（均匀负载） | 1.3–1.6 | 1.8–2.2 | – |
| 混合器、搅拌器 | 1.5–1.8 | 1.8–2.2 | – |
| 破碎机、锤式粉碎机 | – | – | 2.5–3.0 |
| 轧机（可逆式） | – | – | 2.5–3.5 |
| 往复泵/压缩机 | – | 2.0–2.5 | – |
| 观察到的症状 | 可能的原因 | 纠正措施 |
|---|---|---|
| 振动过度 | 不平衡、不对中、元件磨损 | 动平衡检查；重新对准轴；更换弹性体/牙齿 |
| 过早磨损（牙齿/弹性体） | 不对中 > 联轴器额定值、润滑不足 | 在规格范围内重新调整；改善润滑（齿轮联轴器） |
| 过热（弹性体） | 未对准或扭矩过大 | 减少错位；加大联轴器尺寸或改用全金属 |
| 螺栓松动/断裂 | 反转扭矩、预紧力不足 | 使用锁定硬件（乐泰、锁线）；液压张紧 |
| 润滑油泄漏 | 密封失效（齿轮联轴器） | 更换密封件；考虑免维护联轴器类型 |
| 断齿（齿轮联轴器） | 冲击载荷超过设计 | 添加扭矩限制器；提高服务系数 |
SWC 型万向传动轴是满足破碎机 (BD) 苛刻、高扭矩要求的最佳工程解决方案。其整体式叉头设计提供了承受极端冲击载荷所需的结构完整性，同时其高角度和轴向补偿能力可适应重型反向传递的动态不对中。通过采用高强度合金钢和精密热处理，SWC 轴可确保结构钢生产中要求严格的初级破坏阶段所需的耐用性和可靠性。
SWC 型万向传动轴是满足破碎机 (BD) 苛刻、高扭矩要求的最佳工程解决方案。其整体式叉头设计提供了承受极端冲击载荷所需的结构完整性，同时其高角度和轴向补偿能力可适应重型反向传递的动态不对中。通过采用高强度合金钢和精密热处理，SWC 轴可确保结构钢生产中要求严格的初级破坏阶段所需的耐用性和可靠性。

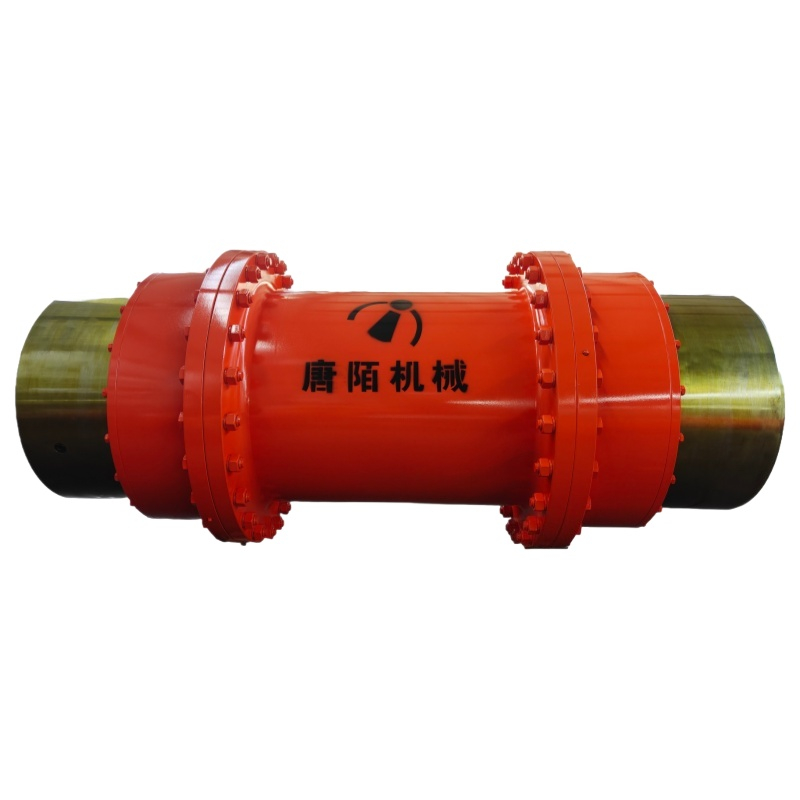

齿轮主轴（曲齿齿轮联轴器）代表了一种经过验证的、精密设计的解决方案，可满足棒材和线材粗轧机的苛刻要求。其独特的组合包括可优化负载分布的全冠齿几何形状、可实现一次坯料压下的卓越扭矩能力（高达 1600 kN·m）、可实现平稳轴向运动的精密匹配花键以及平稳的操作特性，使其成为现代棒材和线材粗加工作业不可或缺的组件。
SWC 型万向传动轴代表了满足棒材和线材粗轧机严格要求的最佳工程解决方案。其独特的组合包括确保可靠性的整体叉头结构、用于一次坯料压下的极限扭矩能力、用于适应复杂轧机几何形状（高达 15-25°）的角度灵活性以及用于恶劣的粗轧机环境的耐用性，确保在整个长材行业中最具挑战性的应用之一中实现可靠的动力传输。
齿轮主轴代表了一种经过验证的、精密设计的解决方案，可满足钢板精轧机的苛刻要求。其独特的组合包括可优化载荷分布的全冠齿几何形状、可最终减少板材的卓越扭矩能力以及可实现可靠运行的坚固结构，使其成为现代板材轧制应用不可或缺的组件。
曲齿齿轮联轴器代表了满足工业棒材和线材精轧机苛刻要求的最佳工程解决方案。其独特的结合了精密弧齿几何形状、高扭矩能力、全面的不对中补偿和环境坚固性，确保在最具挑战性的高速工业应用之一中实现可靠的动力传输。
万向传动轴代表了满足 PQF 无缝管轧机严格要求的最佳工程解决方案。其独特的组合包括可实现可靠性的整体叉头结构、可连续减径管材的高扭矩能力、可适应支架不对中的角度灵活性以及可适应恶劣轧机环境的坚固性，确保了这种先进的无缝管材生产技术中可靠的动力传输。
齿轮主轴代表了一种经过验证的、精密设计的解决方案，可满足冷带酸洗线的苛刻要求。其独特的组合包括可优化负载分布的全冠齿几何形状、用于张力控制的卓越扭矩能力、高达 ±3° 的不对中补偿能力以及可实现可靠运行的坚固结构，使其成为现代酸洗线驱动系统不可或缺的组件。
SWC 型万向传动轴代表了满足工业起重行业苛刻要求的最佳工程解决方案。其独特的集成叉头结构的可靠性、用于重型起重操作的高扭矩能力、用于适应结构偏转的角度灵活性以及用于恶劣工业环境的环境坚固性的组合确保了在安全关键的起重应用中可靠的动力传输。
GCJ 齿轮主轴代表了一种经过验证的、精密设计的解决方案，可满足热轧精轧机的苛刻要求。其独特的全冠齿几何形状组合可实现优化的载荷分布，具有出色的最终减速扭矩能力（氮化版本中高达 16,000 kN·m），以及可实现可靠运行的坚固结构，使其成为现代带钢热轧应用中不可或缺的组件。
SWC 型万向传动轴是采矿业中关键的、高度工程化的动力传输部件。其独特的组合具有最大可靠性的整体式无螺栓叉头、重载时的高扭矩密度、卓越的角度灵活性和坚固的环境密封性，使其非常适合最苛刻的采矿应用。从初级破碎机到数英里长的输送机，SWC 轴在动力和生产力之间提供了可靠的联系。
SWC 型万向传动轴是采矿业中关键的、高度工程化的动力传输部件。其独特的组合具有最大可靠性的整体式无螺栓叉头、重载时的高扭矩密度、卓越的角度灵活性和坚固的环境密封性，使其非常适合最苛刻的采矿应用。从初级破碎机到数英里长的输送机，SWC 轴在动力和生产力之间提供了可靠的联系。
SWC 型万向传动轴代表了满足热带钢连铸行业苛刻要求的最佳工程解决方案。其独特的集成叉头结构的可靠性、用于拉拔和轧制的高扭矩能力、用于适应不对中（高达 15-25°）的角度灵活性、用于热膨胀的轴向补偿以及用于恶劣铸造环境的环境坚固性的独特组合，确保了在这一关键的集成钢铁制造过程中可靠的动力传输。
弧形齿式联轴器代表了一种经过验证、稳健的工程解决方案，可满足钢板粗轧机的严苛要求。其独特的全冠齿几何形状组合可实现优化的负载分布，具有用于初次板坯压下的卓越扭矩能力，以及在最苛刻的轧机应用中经过验证的可靠性，使其成为现代板材生产不可或缺的组件。
SWC 型万向传动轴代表了满足工业棒材和线材精轧机苛刻要求的最佳工程解决方案。其独特的组合包括可实现可靠性的整体叉头结构、可减少最终断面的高扭矩能力、可适应机架不对中（高达 15-25°）的角度灵活性以及可适应恶劣轧机环境的坚固性，从而确保在棒材和线材生产的这一关键的最后阶段实现可靠的动力传输。
曲齿齿轮联轴器是一种经过验证、精密设计的解决方案，可满足单机架冷带钢轧机的严苛要求。其独特的组合包括可优化载荷分布的全冠齿几何形状、用于冷轧的卓越扭矩能力以及用于可靠运行的坚固结构，使其成为现代冷轧应用不可或缺的组件。
SWC 型万向传动轴代表了满足无缝管穿孔机苛刻要求的最佳工程解决方案。其独特的组合包括确保可靠性的整体叉头结构、一次钢坯穿孔的极限扭矩能力、适应复杂轧辊几何形状（高达 15-25°）的角度灵活性以及适应恶劣穿孔机环境的环境坚固性，确保在整个钢铁行业最具挑战性的应用之一中实现可靠的动力传输。
SWC 型万向传动轴代表了满足工业造纸行业严格要求的最佳工程解决方案。其独特的组合包括可靠的整体叉头结构、重型截面驱动的高扭矩能力、适应不对中（高达 15-25°）的角度灵活性以及适应高湿度造纸厂环境的环境坚固性，确保了这一关键制造领域的可靠动力传输。
SWC 型万向传动轴代表了满足工业万能型材铣床苛刻要求的最佳工程解决方案。其独特的组合包括确保可靠性的整体叉头结构、用于复杂截面缩减的高扭矩能力、用于适应机架不对中（高达 15-25°）的角度灵活性以及用于适应恶劣轧机环境的坚固性，确保了结构钢生产这一复杂领域的可靠动力传输。
SWC 型万向传动轴代表了满足工业起重行业苛刻要求的最佳工程解决方案。其独特的集成叉头结构的可靠性、用于重型起重操作的高扭矩能力、用于适应结构偏转的角度灵活性以及用于恶劣工业环境的环境坚固性的组合确保了在安全关键的起重应用中可靠的动力传输。
