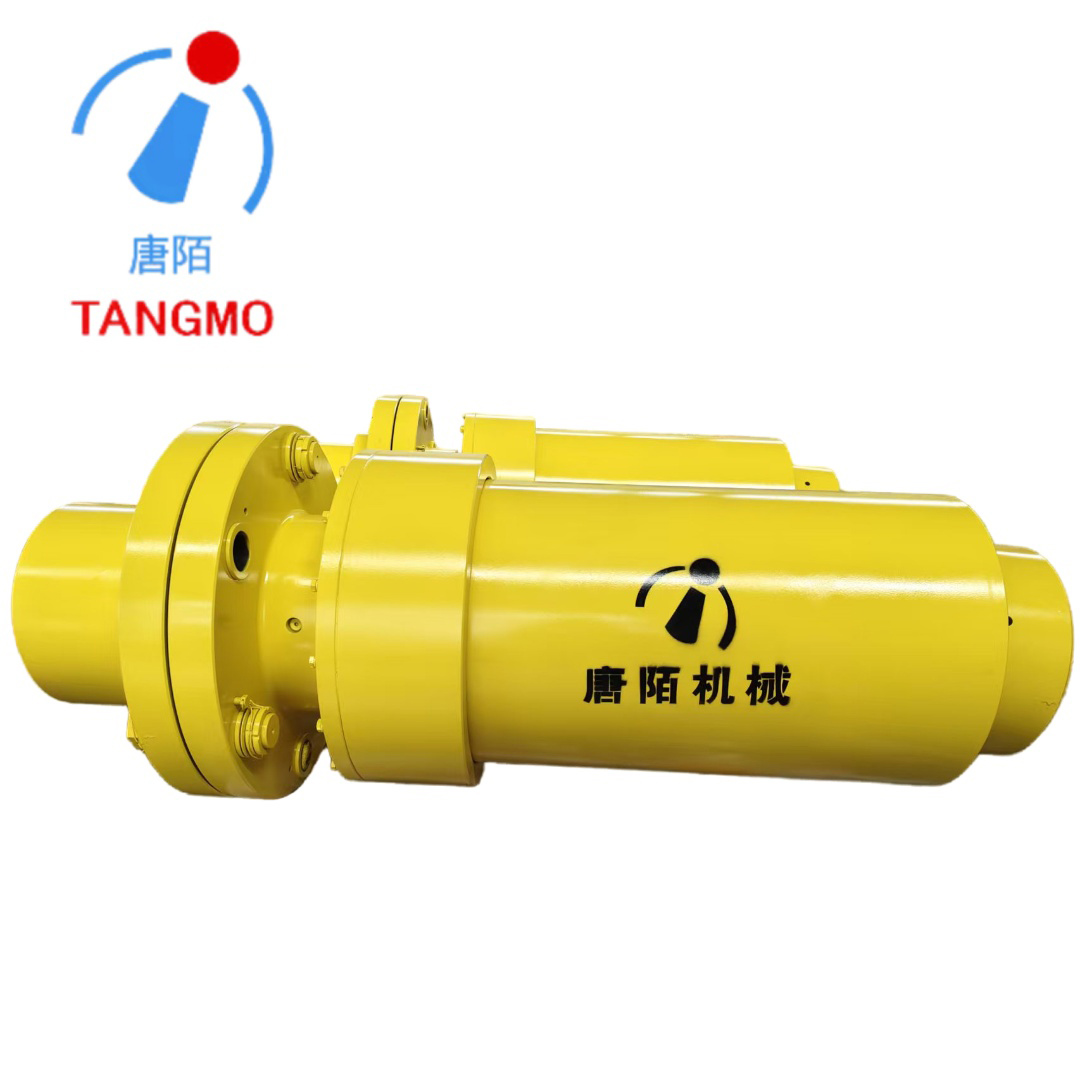

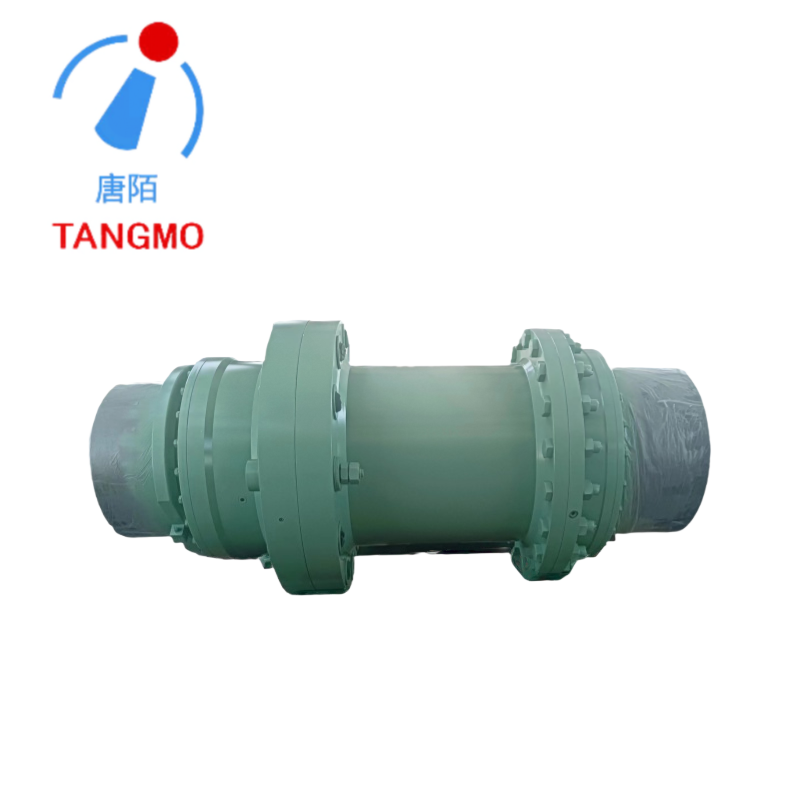

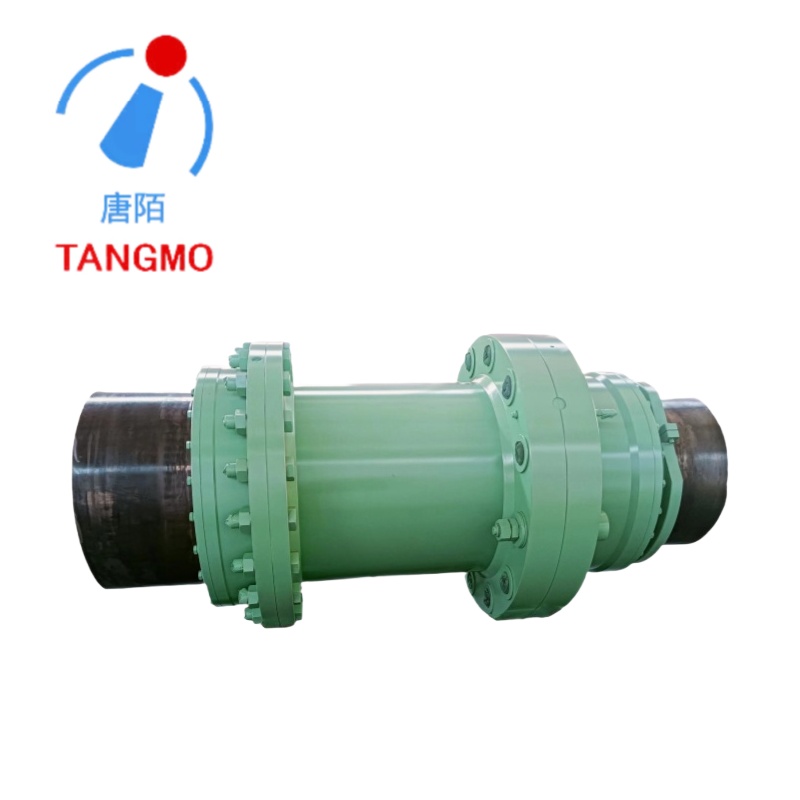

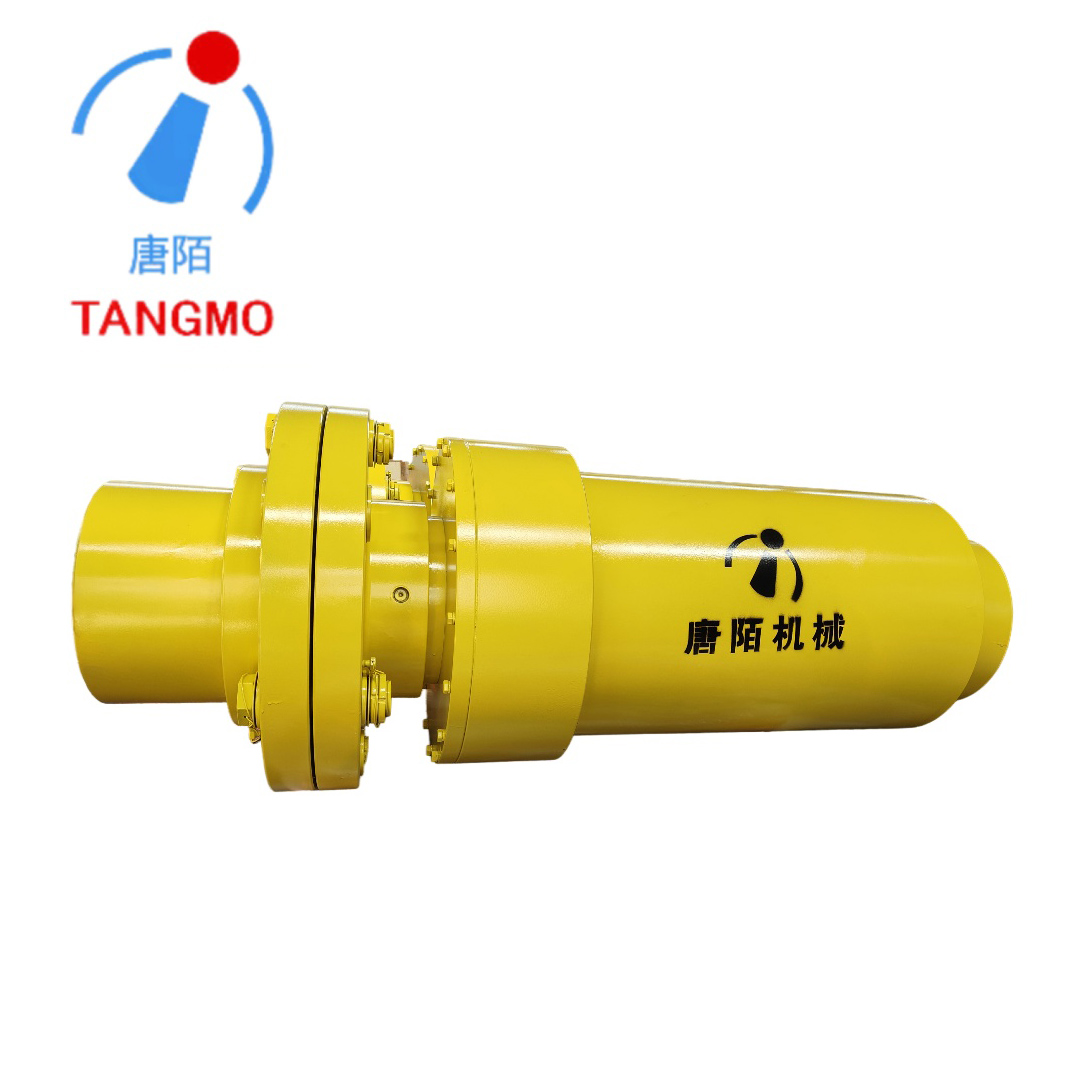

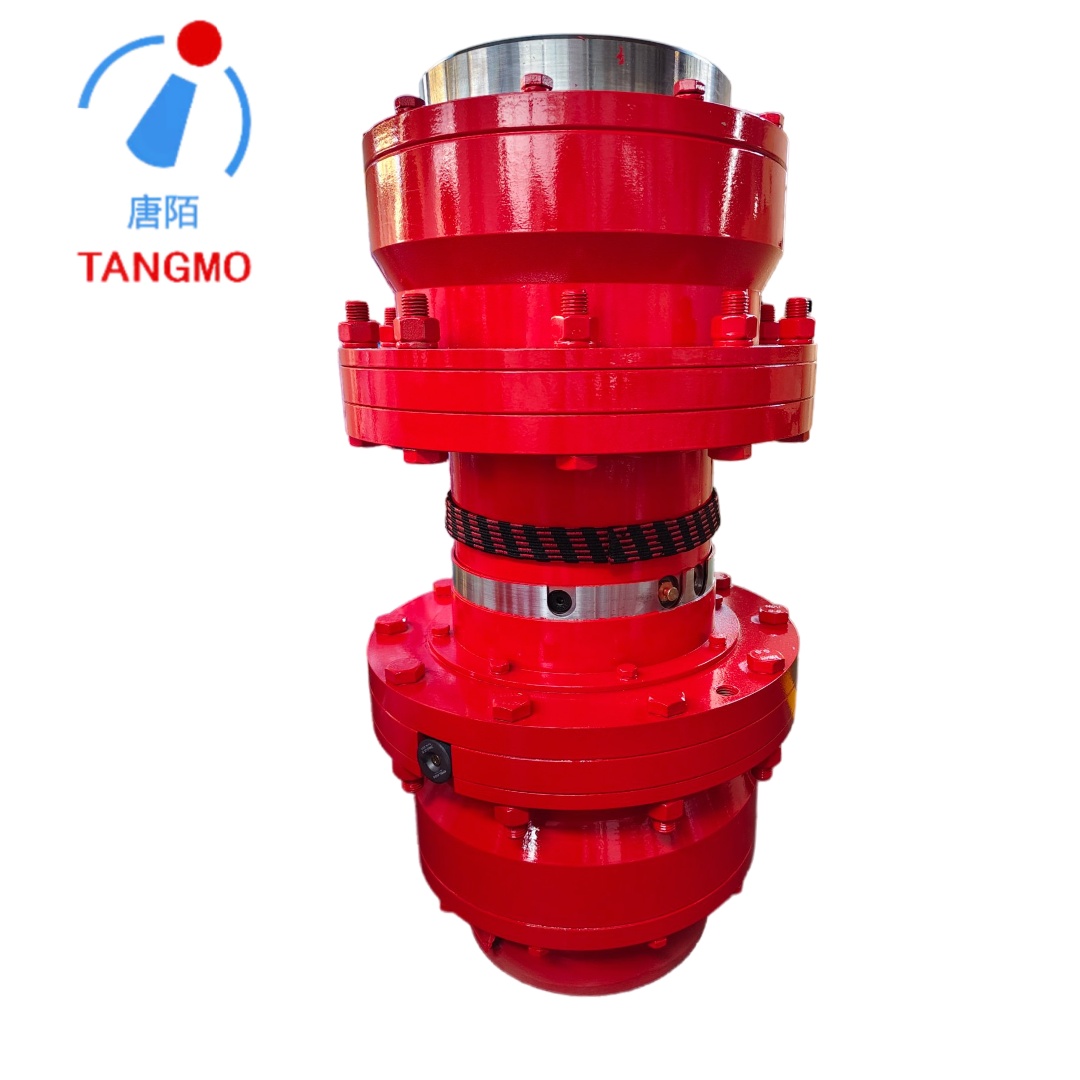

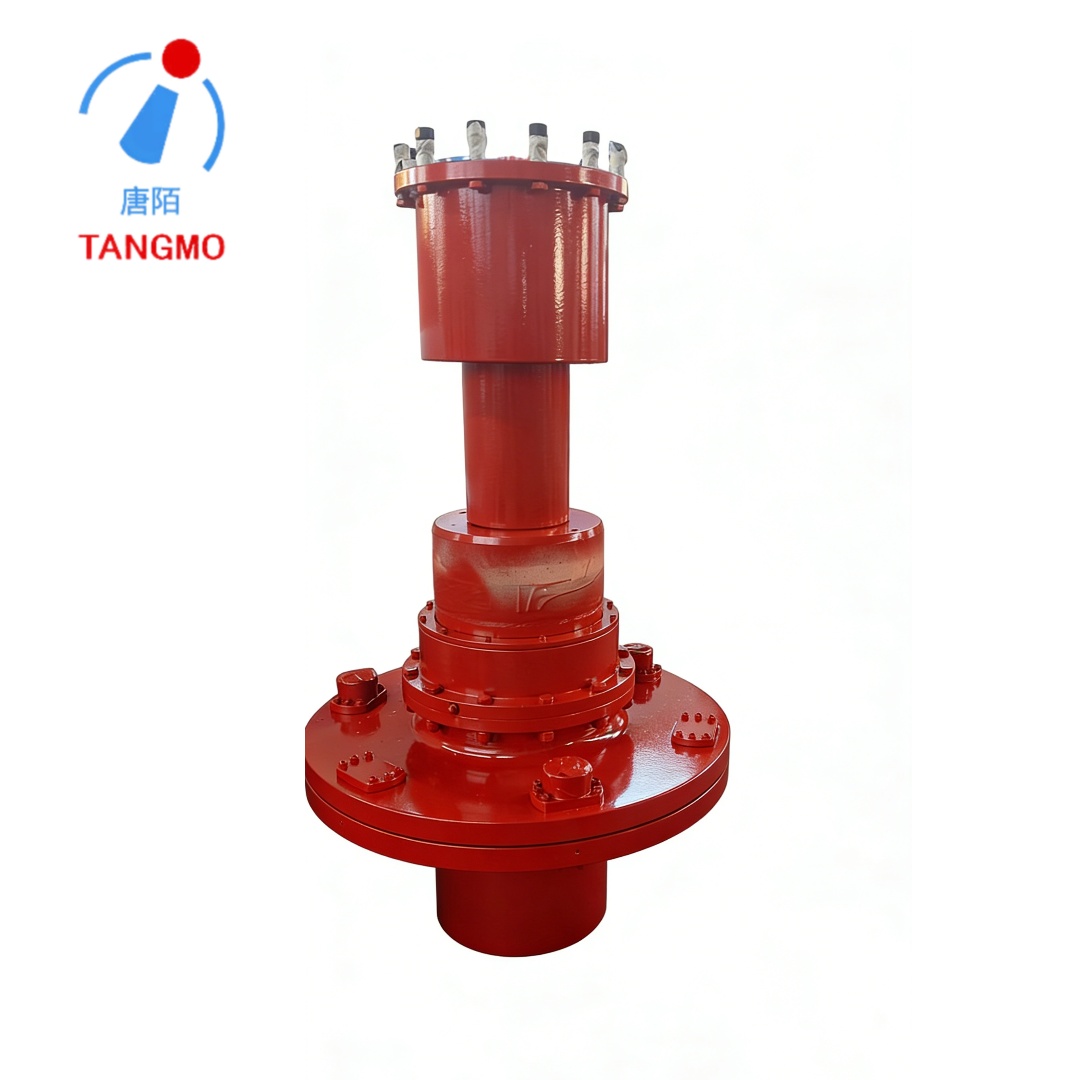

安全联轴器（也称为扭矩限制联轴器、过载联轴器或剪切销联轴器）是一种机械保护装置，它在正常工作条件下传递扭矩，但在扭矩超过预设阈值时脱离或打滑。这种瞬时响应可保护下游设备（齿轮箱、电机、驱动机械）免受堵塞、冲击负载或机械过载造成的损坏。
与标准联轴器不同，安全联轴器是牺牲性或可复位装置，旨在成为传动系统中最薄弱的环节，故意且可预见地无法防止对更昂贵的部件造成代价高昂的损坏。
安全联轴器按照以下三个基本原则之一运行：
| 原理 | 机构 | 复位类型 |
|---|---|---|
| 安全销/剪切元件 | 精确加工的销或衬套在预设扭矩下断裂 | 需要手动更换 |
| 摩擦离合器 | 当扭矩超过夹紧力时，弹簧加载的摩擦片会打滑 | 自动（扭矩下降时重置） |
| 球形制动器/弹簧棘爪 | 球或棘爪在轴向或径向力的作用下脱离制动凹槽 | 自动（旋转后重新接合） |
一般顺序：
正常运行：联轴器 传输全扭矩且零滑差
过载事件：扭矩超出预设限制
激活：联轴器 脱离（剪切、滑动或棘轮）
保护：驱动源（电机）继续运行；被驱动机器停止或自由旋转
复位：手动（更换销）或自动（扭矩减小后重新接合）
最简单且最具成本效益的设计。一根或多根硬化钢销穿过对齐的轮毂。在过载情况下，销钉可以干净地剪切。
| 功能 | 描述 |
|---|---|
| 扭矩范围 | 10 牛·米 – 50,000+ 牛·米 |
| 重置 | 手动（更换引脚） |
| 准确性 | ±10–15% 设定扭矩（随销钉材料/热处理而变化） |
| 优势 | 低成本;简单的;正常操作下无磨损 |
| 缺点 | 需要库存库存；停机更换 |
弹簧加载的球接合到匹配的制动凹槽中。过载迫使球轴向离开其底座，从而允许相对旋转。
| 功能 | 描述 |
|---|---|
| 扭矩范围 | 5 牛·米 – 10,000 牛·米 |
| 重置 | 自动（<360° 旋转后重新接合） |
| 准确性 | 设定扭矩的 ±5–10% |
| 优势 | 无需更换零件；立即重置 |
| 缺点 | 多次循环磨损；不适合倒车驱动（狩猎） |
弹簧加载的摩擦盘通过夹紧力传递扭矩。过载会导致连续打滑，直到扭矩降至设定点以下。
| 功能 | 描述 |
|---|---|
| 扭矩范围 | 50 牛·米 – 500,000+ 牛·米 |
| 重置 | 自动（扭矩减小时滑动停止） |
| 准确性 | ±15–25%（受温度、磨损、润滑影响） |
| 优势 | 处理持续的过载；可调扭矩 |
| 缺点 | 滑动时产生热量；摩擦面磨损 |
通过磁场非接触式扭矩传输。过载会导致磁滑差而无机械磨损。
| 功能 | 描述 |
|---|---|
| 扭矩范围 | 0.1~500牛·米 |
| 重置 | 自动（平滑滑动） |
| 准确性 | ±3–5% |
| 优势 | 无接触磨损；平稳的过载行为；洁净室兼容 |
| 缺点 | 扭矩能力有限；成本较高 |
| 参数 | 剪切销 | 球制动器 | 摩擦 | 磁性 |
|---|---|---|---|---|
| 扭矩能力（最大） | 50,000牛·米 | 10,000牛·米 | 500,000牛·米 | 500牛·米 |
| 速度极限 | 5,000转/分钟 | 10,000转/分钟 | 20,000转/分 | 15,000转/分钟 |
| 扭矩精度 | ±10–15% | ±5–10% | ±15–25% | ±3–5% |
| 过载响应时间 | <1毫秒 | <2毫秒 | <5毫秒 | <1毫秒 |
| 可复位 | 否（更换引脚） | 是（自动） | 是（自动） | 是（自动） |
| 间隙 | 低（销钉配合） | 低（制动） | 零（预载） | 零 |
| 维护 | 更换销钉 | 干净的;更换弹簧 | 更换摩擦片 | 没有任何 |
| 成本（相对） | 低的 | 中等的 | 中-高 | 高的 |
剪切销：扭矩由销直径、材料（硬化工具钢）和销数量决定
球制动器：可调节弹簧预紧力（螺纹套环或贝氏垫圈）
摩擦力：可调节夹紧螺母，带锁紧螺母或液压
工厂校准可追溯到扭矩标准
| 指示类型 | 方法 |
|---|---|
| 机械的 | 接近开关检测轴向位移（球制动器）或相对旋转 |
| 电气 | 限位开关或感应传感器在脱离时触发 |
| 视觉的 | 通过检查窗可见彩色指示环或标志 |
| 偏僻的 | PLC输入来自传感器；机器停止或报警 |
清除过载后会自动重新接合
球制动器：相对旋转 <360° 后，球会弹回到制动器中
摩擦：止滑；恢复正常扭矩传输
无需手动干预（与安全销不同）
安全销失效后：从动轴完全脱开（无扭矩传输）
球制动器：脱离期间扭矩降至接近零
摩擦：在设定扭矩下连续滑动（产生热量）
旨在保护：齿轮、轴承、滚筒、螺旋输送机、升降机、搅拌机
| 故障模式 | 根本原因 | 预防措施 |
|---|---|---|
| 过早的销钉剪切 | 扭矩设置太低；骑车疲劳 | 设置为 1.5–2× 正常操作扭矩；仅使用额定引脚 |
| 销钉不会剪切（过载） | 引脚太大；错误的材料 | 精确计算；用扭力扳手测试 |
| 滚珠制动器磨损（扭矩减小） | 反复发生超载事件；润滑不良 | 使用硬化球/座；将扭矩设置得更高；按 OEM 润滑 |
| 摩擦盘玻璃 | 长时间滑行时过热 | 使用较大的联轴器；添加温度传感器；限滑持续时间 |
| 误触发（振动） | 接近设定值的冲击载荷 | 增加设定扭矩20%；使用阻尼元件 |
| 无法重新参与 | 制动器内有碎片；弹簧断裂 | 定期清洁；每 5,000 小时更换一次弹簧 |
| 行业 | 应用 | 推荐类型 |
|---|---|---|
| 物料搬运 | 螺旋输送机、斗式提升机（堵塞） | 安全销（低成本） |
| 采矿业 & 聚合 | 破碎机、振动给料机 | 球形制动器（可逆） |
| 钢铁和轧机 | 输出台、卷取机（高冲击） | 摩擦（重载） |
| 包装 | 灌装机、贴标机（易碎货物） | 磁性（光滑滑动） |
| 机床 | 牵引机构、分度台 | 球形制动器（紧凑型） |
| 风力涡轮机 | 变桨驱动器、偏航驱动器 | 摩擦力（可调） |
| 海洋 | 甲板机械、绞车 | 安全销（耐腐蚀） |
| 自动化生产线 | 取放机器人（碰撞保护） | 磁性或球形制动器 |
指定安全联轴器时，确定：
| 标准 | 关键问题 |
|---|---|
| 正常工作扭矩 (T_n) | 从动轴上的稳态扭矩（N·m 或 lb·in） |
| 设定扭矩（T_set） | 对于平滑负载，通常为 1.5–2.0 × T_n；冲击载荷为 2.5–3.5 × T_n |
| 峰值瞬态扭矩 | 电机启动扭矩、反转冲击、堵转扭矩 |
| 速度（转/分） | 影响离心力（球制动）和散热（摩擦） |
| 惯量比 | 驱动惯量/电机惯量（影响过载期间的超调） |
| 重置要求 | 手动（安全销）与自动（球制动/摩擦） |
| 环境 | 温度、灰尘、潮湿、冲洗、爆炸性环境 |
| 轴安装 | 孔径、键槽、锥度锁、花键、收缩盘 |
| 需要说明 | 远程传感器 (PLC)、本地视觉或无 |
