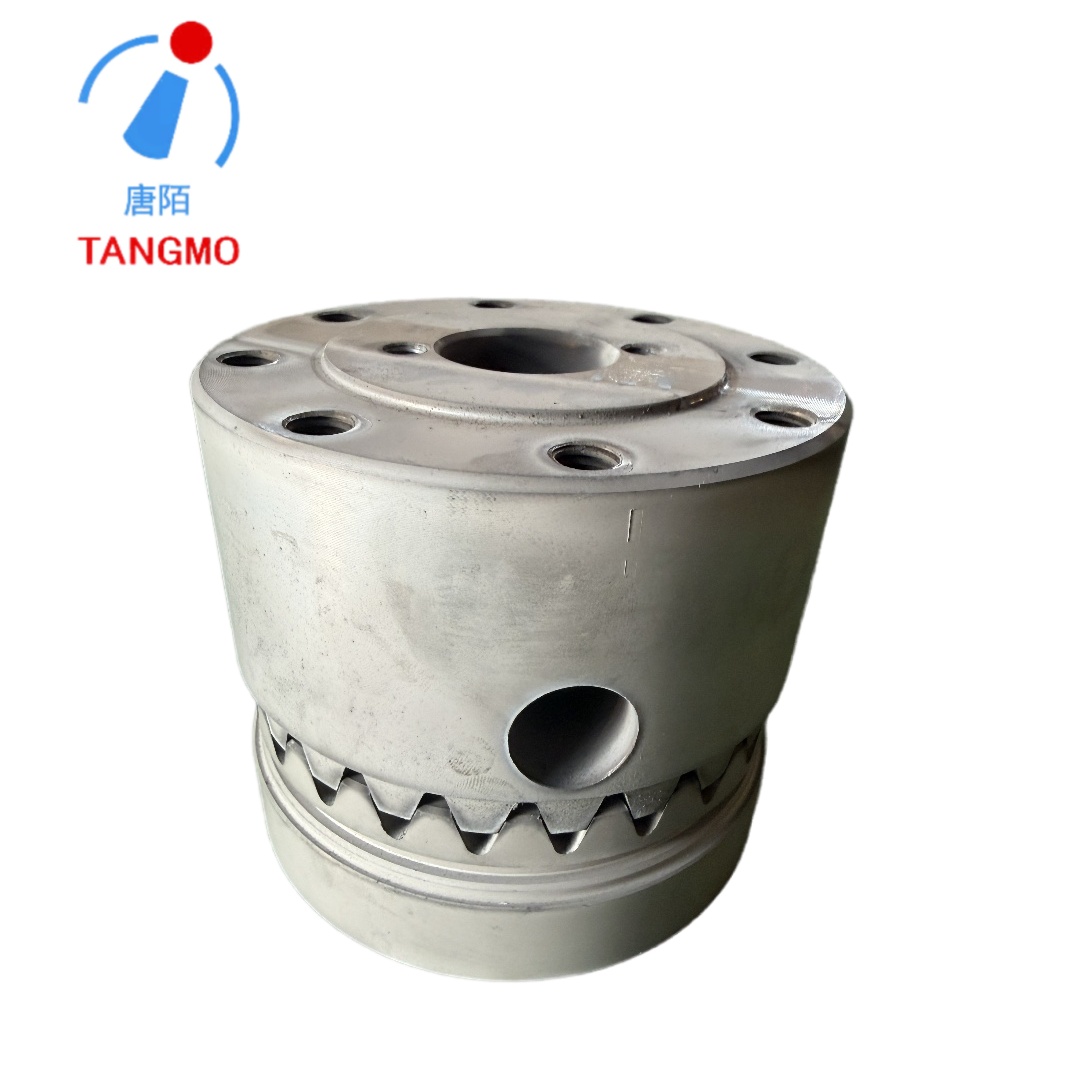

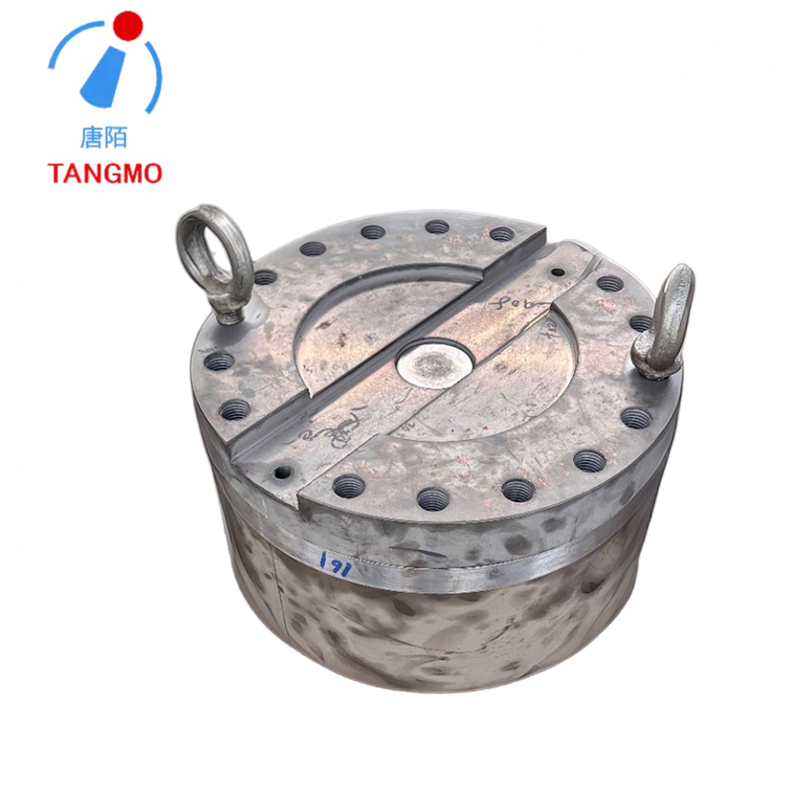

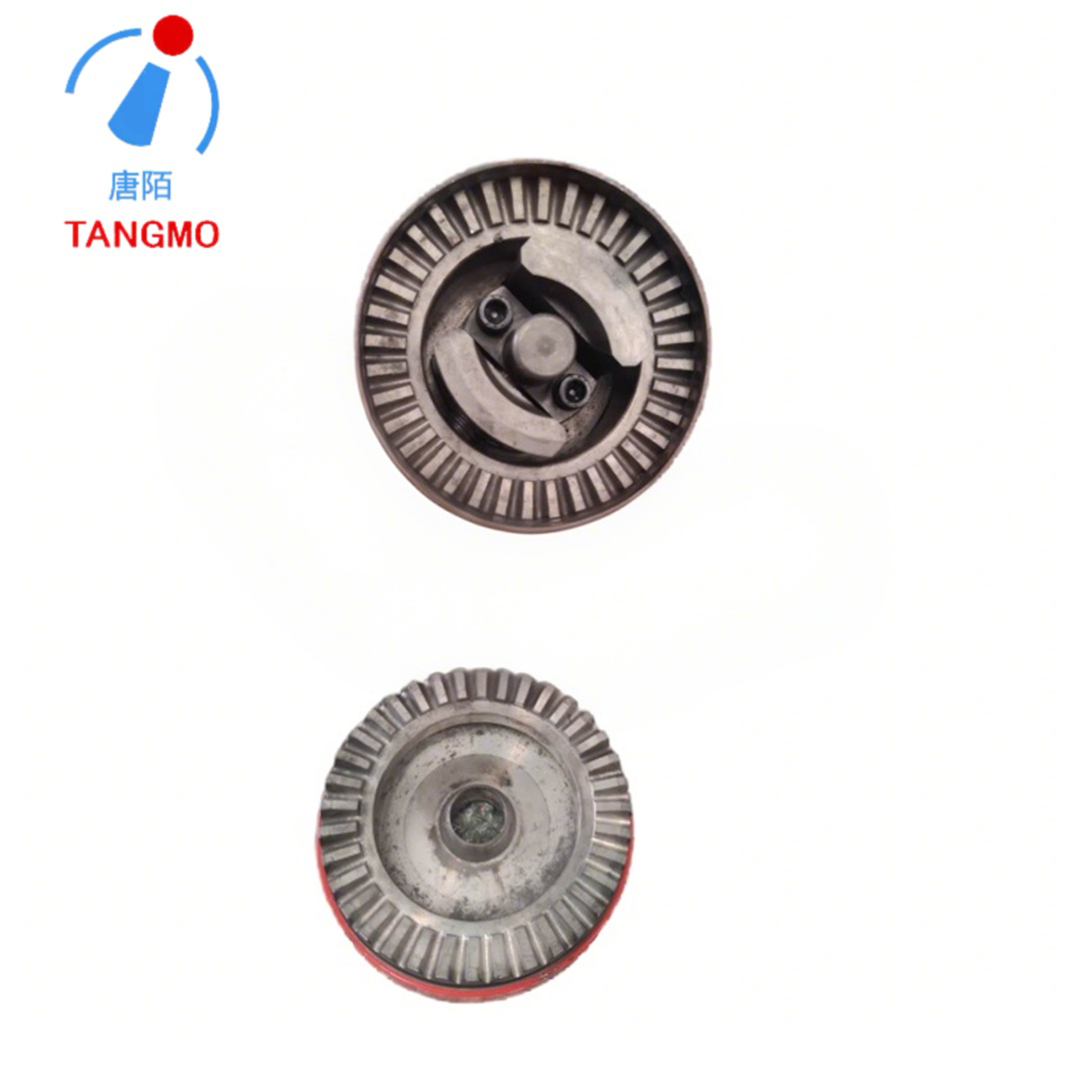

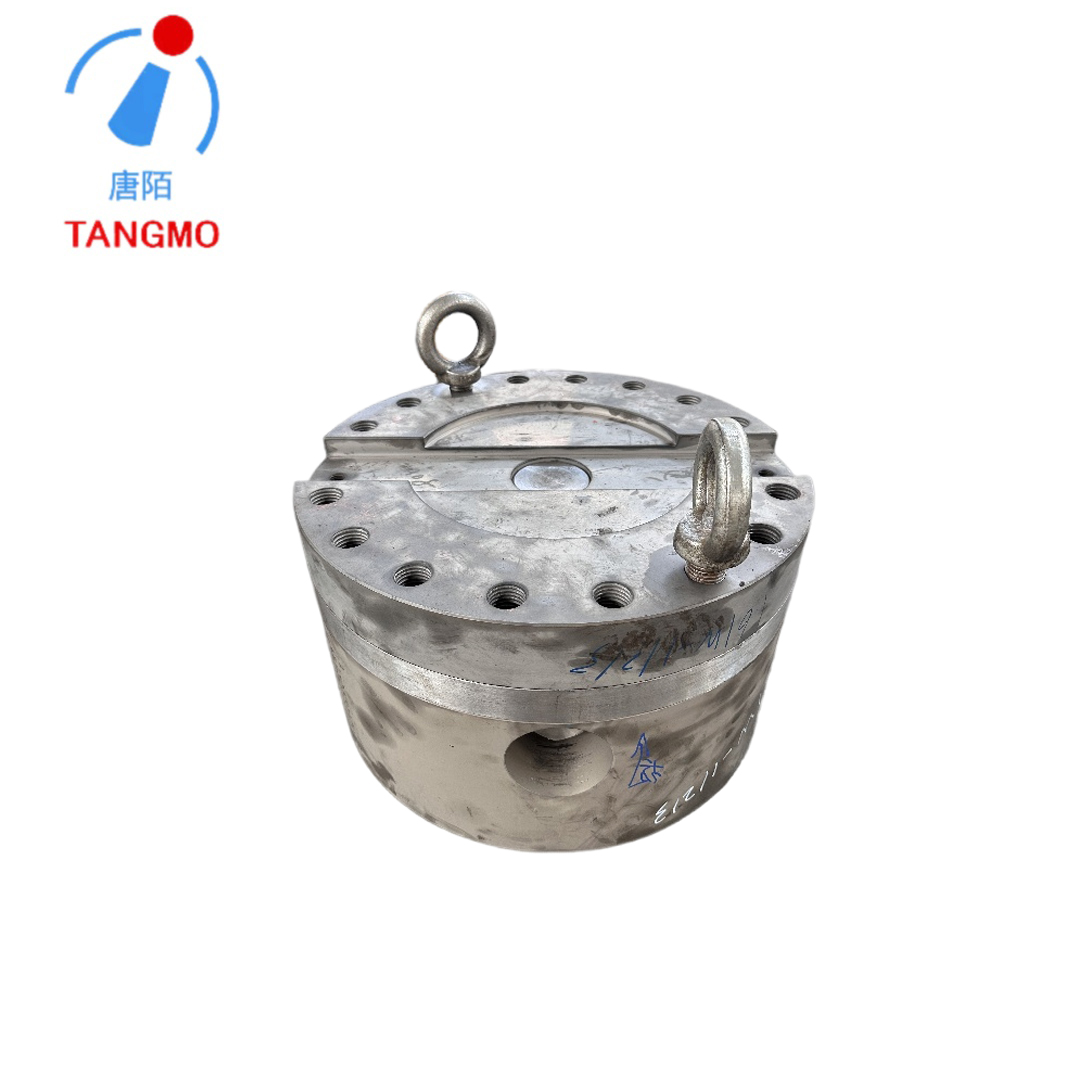

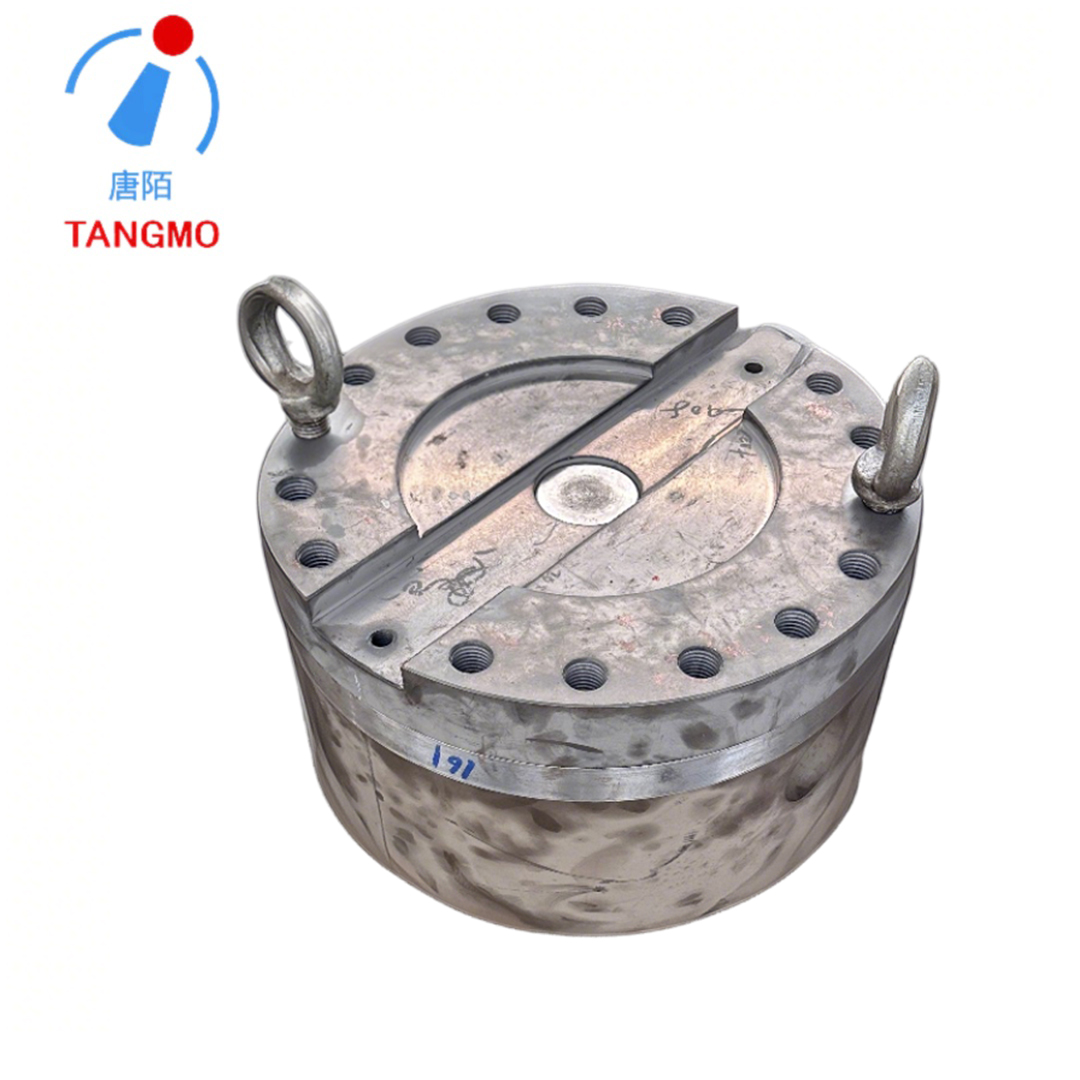

快速更换装置（也称为快速接头、快速断开接头或自动工具更换器）是一种机械接口，可实现两个组件（通常是动力源（原动机）和可互换工具、附件或液压/电气线路）之间的快速、免工具连接和断开。
与需要扳手和大量停机时间的传统螺栓或螺纹连接不同，快速更换装置使用闭锁机构、卡口接头或自动锁定系统，可在几秒钟内实现安全连接。它们广泛应用于建筑设备（挖掘机附件）、工业自动化（机器人臂端工具）、流体动力系统（液压/气动线路）和机床（主轴换刀装置）。
快速更换装置通常由两个配合部分组成：
| 组件 | 说明 |
|---|---|
| 主/底座/女半 | 永久连接到驱动机器（挖掘机手臂、机器人手腕、液压软管端） |
| 工具/适配器/公半 | 永久连接到可互换工具（铲斗、夹具、液压缸） |
连接顺序：
操作员（或自动化系统）将两半对齐
将公半部分插入母半部分
锁定机构（弹簧销、液压楔、球形制动器或螺纹套环）自动或通过手动致动接合
对于多线系统，流体端口和电触点同时对齐和密封
断开连接后，液压/气动版本的自动截止阀立即密封流体路径，防止溢出和污染 .
设计用于在压力或零压力下连接和断开流体管路。
| 功能 | 描述 |
|---|---|
| 阀门设计 | 平面（防溢）或提升阀（双关闭） |
| 联系 | 一键连接；用于断开连接的拉回套筒 |
| 压力等级 | 高达 5,000+ psi（液压）； 150–300 psi（气动） |
| 主要优点 | 免工具操作；最小的液体流失；可在残压下连接 |
用于挖掘机、轮式装载机和拆除机器上更换铲斗、锤子、剪子和抓斗。
用于工业机器人的自动夹具或工具更换。
用于在恶劣环境下快速连接/断开电源和信号电路。
| 参数 | 液压耦合器 | 重型设备耦合器 | 机器人耦合器 |
|---|---|---|---|
| 流量 | 高达 150+ 升/分钟 | 高达 400+ 升/分钟 | 不适用（气动：200+ L/min） |
| 压力等级 | 350–700 巴（5,000–10,000 磅/平方英寸） | 350 巴（5,000 磅/平方英寸） | 8–10 巴（气动） |
| 电容量 | 不适用 | 可选（最多 30 个引脚） | 15 W–500 W + 信号 |
| 锁紧力 | 不适用 | 10–50+吨保留 | 500–5,000 牛顿 |
| 重量 | 0.1–5公斤 | 50–500公斤 | 0.5–10公斤 |
| 连接时间 | <5秒 | <30 秒（手动）/<5 秒（自动） | <2秒 |
将液压、电气和气动管线组合在一个耦合器主体中
消除每条公用设施线路的单独连接
将转换时间从几分钟缩短至几秒钟
| 故障模式 | 根本原因 | 预防措施 |
|---|---|---|
| 泄漏（液体） | 密封件或阀面损坏 | 定期密封检查；使用防溢设计 |
| 无法断开连接 | 分散力干扰锁定机构 | 使用与液压分开的机械保持装置 |
| 电气接触不良 | 腐蚀或污染 | 具有自清洁设计的封装、密封连接器 |
| 无意的脱离 | 锁磨损或接合不当 | 二级安全锁+位置传感器 |
| 流量限制 | 耦合器尺寸过小或内部碎片 | 将耦合器尺寸与系统流量相匹配；安装上游过滤 |
