深入讲解无缝管连续轧机的齿式主轴

深入讲解无缝管连续轧机的齿式主轴

1.简介：高性能轧管的关键动力传输部件

在现代无缝管制造过程中，连续轧机（包括 MPM 和 PQF 设计）代表了一种复杂的操作，其中多个紧密间隔的机架逐渐减小空心管坯的直径和壁厚，以形成成品无缝管。该设备在极端条件下运行，其特点是高温下塑性变形的高扭矩、跨多个机架的精确速度控制以保持无张力轧制，以及在根据不同管尺寸调整机架时适应显着的角度不对中。

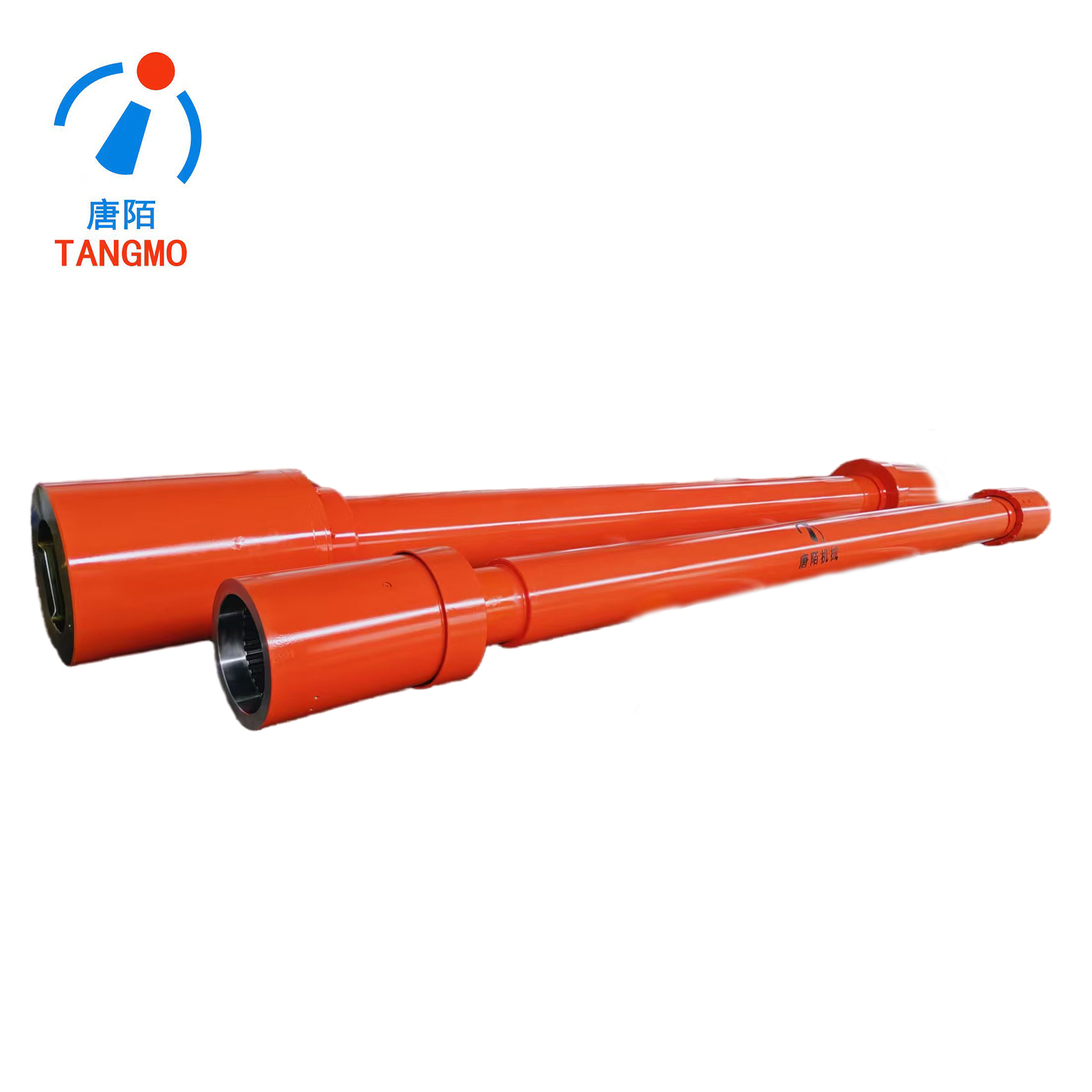

这种要求严格的动力传输系统的核心是 齿轮主轴，也称为曲齿齿轮联轴器、鼓形齿轮联轴器或冠状齿轮主轴。与依赖交叉轴承的万向节不同，齿轮主轴利用精密加工的冠状齿轮齿来传递扭矩，同时适应连续管轧机重载、高温环境中固有的综合轴位移（轴向、径向和角向）。

用于无缝管连续轧机的齿轮主轴专为现代管材轧制应用所需的高扭矩、多机架同步和可靠性能的独特组合而设计。其坚固的设计和卓越的性能特点使其成为 MPM（多机架制管机）和 PQF（优质精加工）轧机以及定径机和减径机的主驱动装置不可或缺的一部分。

2. 连续轧管应用的机械设计和构造

2.1 基本结构和关键部件

用于无缝管连续轧机应用的齿轮主轴是一种精密设计的组件，旨在满足管材轧制服务的严格要求。它由几个协同工作的关键组件组成：

• 外齿轮轮毂： 安装在驱动轴上的半联轴器，具有外切齿，具有独特的 全冠（鼓形）轮廓。齿被精密研磨成以齿轮轴线为中心的球形表面，这使得轮毂能够相对于外套筒枢转，同时保持全部承载能力。

• 内齿轮套： 具有与外齿轮轮毂啮合的内切齿轮齿的配合部件。套筒包围齿轮啮合区域并包含润滑系统。对于重型轧机应用，该外壳通常由高强度合金钢制成。

• 伸缩花键组件： 对于需要轴向补偿的连续轧机配置，精确匹配的花键副可实现平滑的轴向运动。该功能可适应轧辊和轴的热膨胀、不同管尺寸的机架调整以及运行期间驱动电机和轧辊机架之间的任何不对中。长伸缩花键还可以实现辊端部件的快速接合和脱离，从而有助于快速更换辊并减少维护时间。

• 法兰或键连接： 高强度连接提供了与变速箱和轧机机架的接口。动力通过端面键和摩擦力的组合进行传输，并由高级螺栓固定。

2.2 全冠（鼓形）牙齿几何形状

连续管轧机齿轮主轴的典型特征是其 鼓形齿轮设计。这是一个复杂的工程解决方案，可应对高扭矩下的角度不对中的挑战。与未对准时会承受危险边缘负载的直齿不同，冠状齿形具有几个关键优势：

• 球面齿面： 外齿加工成球面形状。当两个轴有角度偏移时，齿在侧面保持线或面接触，完全避免边缘接触。这显着提高了承载能力和使用寿命。

• 优化的接触模式： 在负载和角度不对中（运行期间通常高达 1.5° 至 2.5°，最大为 6°）的情况下，冠状几何形状可均匀分布接触应力，消除困扰直齿设计的齿端应力集中。

• 增加扭矩能力： 根据弯曲强度计算，在相同条件下，曲齿设计可比 传统直齿齿式联轴器传递对于重型管材轧制应用，扭矩传递可以达到百万牛米级别。 高15-30%的扭矩。

• 减少振动： 优化的齿几何形状可减少系统振动，使轧辊运行更平稳，并降低冲击载荷，从而有助于提高产品质量。

2.3 材料规格和热处理

严苛的连续轧管环境需要卓越的材料性能，以确保连续运行下的长使用寿命：

轮齿经过表面硬化处理，以实现最佳的耐磨性和疲劳强度，轮齿侧面的表面硬度通常超过 HRC 55-60。使用优质锻造合金钢可确保轧管应用中遇到的极端载荷所需的结构完整性。

三、技术规格及性能特点

3.1 尺寸和性能范围

用于无缝管连续轧机的齿轮主轴是根据既定的行业标准制造的。中国机械行业标准 JB/T 12473-2015《轧管机用大齿轮主轴》 为这些关键部件提供了全面的规范。根据该标准，连续轧管机齿轮主轴有以下规格：

• 允许扭矩范围： 53 kN·m 至 585 kN·m

• 最大工作角度（负载下）： < 1.5°

• 最大角度（空载）： < 5°

• 适用设备： 连轧机同轴传动系统中轧辊轴和减速机轴的连接

对于特定的 PQF 铣床应用，齿轮主轴的旋转直径为 250mm 至 550mm ，标称扭矩为 63 kN·m 至 710 kN·m ，疲劳扭矩为 31.5 kN·m 至 355 kN·m.

3.2 标准化配置

JB/T 12473-2015规定了连续轧管机用球面齿轮主轴的两种主要类型：

• ZGL I 型： 针对特定轧机布置的标准化配置

• ZGL II 型： 针对不同安装要求的替代配置

这两种类型的设计都是为了满足连续轧管操作的严格要求，具有标准化的尺寸、技术要求和检验规则，确保一致的质量和互换性。

4. 为什么齿式主轴对于连续轧管机至关重要

4.1 综合不对中补偿

连续轧管机会遇到严重且复杂的不对中情况。轧辊在高负载下发生偏转，轧机外壳在运行过程中发生移动，并且整个系统会发生热膨胀。齿轮主轴的设计可同时补偿：

• 角度偏差： 正常操作期间高达 1.5°-2.5°

• 平行（径向）不对中： 当轮毂枢转时通过齿的几何形状进行补偿

• 轴向不对中： 通过齿轮啮合和伸缩花键组件内的轴向间隙来调节

这种全面的补偿功能消除了超精确静态对准的需要，并减少了整个轧机机组的轴承、齿轮箱和驱动电机的压力。

4.2 高扭矩密度和抗冲击性

连续轧管机必须传递巨大的扭矩以使钢材在高温下塑性变形。齿轮主轴专为这些重载场景而设计， 结构紧凑，相对于其体积具有极高的扭矩传输。这种高“扭矩密度”对于空间有限的窄轧机机架至关重要。此外，全金属结构和优化的齿形对管件进入和滚动过程中所经历的严重冲击载荷具有出色的抵抗力。

4.3 传输效率高

在能源密集型连续轧管作业中，多个机架在长时间的生产活动中同时运行，传输效率直接影响运营成本。齿轮主轴通过其强制锁定、全金属结构提供高传动效率，与替代联轴器技术相比，最​​大限度地减少功率损失。曲线齿式联轴器以其高效率、低噪音和长维护间隔而闻名。

4.4 环境耐久性

无缝管连轧环境的特点是：

• 来自热管的高温

• 冷却水喷雾用于轧辊冷却

• 轧制过程中产生的气载氧化皮和灰尘

• 来自相邻设备的润滑剂和液压油

齿轮主轴经过精心设计，通过坚固的外壳设计和先进的密封系统来承受这些条件，确保润滑剂保留并防止污染物进入。

4.5 运行平稳和产品质量

连续轧管机中的驱动系统振动会直接影响管材质量，导致壁厚变化、表面缺陷或尺寸不准确。齿轮主轴设计用于平稳运行并产生最小的振动。精密设计的组件提供：

• 减少可能导致尺寸变化的扭转振动

• 即使在管子进出期间变化的负载条件下也能稳定地传输电力

• 通过一致的扭矩应用提高管表面质量

• 通过最大限度地减少多个机架之间的速度变化来提高尺寸精度

4.6 可靠性和使用寿命

坚固的设计、优质的材料和适当的维护相结合，可实现卓越的使用寿命。通过适当的保养，齿轮主轴可以在连续轧管服务中提供多年的可靠运行。然而，连续铣削齿轮主轴的常见故障模式包括：

• 进水导致弹簧和花键副腐蚀，导致过度跳动和花键卡死

• 弹簧故障导致无法缩回，从而妨碍辊侧内齿和外齿的正确啮合

• 密封不良导致润滑剂泄漏和牙齿快速磨损

先进的设计通过改进的密封结构、耐腐蚀材料和增强的弹簧机构来解决这些问题，以实现的连续使用寿命 不少于12个月.

5. 安装和维护注意事项

5.1 安装要求

正确的安装对于连续轧管应用中实现设计寿命和可靠运行至关重要：

• 确保与轴直径和连接类型的兼容性

• 组装前彻底清洁所有安装面

• 验证初始对准是否在制造商指定的公差范围内（通常≤动态容量的 1/3）

• 仅使用符合适当规格的高强度紧固件

• 遵循指定的螺栓拧紧顺序和扭矩值

• 首次运行前验证润滑是否正确

5.2 润滑策略

润滑是影响齿轮主轴寿命的最重要的维护因素，特别是在连续轧管应用中，其中连续操作和环境污染带来了挑战：

• 润滑剂类型： 适合高温、高负载应用的高品质极压（EP）润滑脂或油。选项包括脂润滑或强制稀油润滑系统。

• 应用频率： 根据运行时间定期间隔，在重载应用中更频繁地润滑

• 密封检查： 定期检查密封完整性；立即更换损坏或老化的密封件​​，以防止润滑剂流失和污染物进入。

5.3 定期检查和状态监测

定期检查有助于在发生灾难性故障之前发现磨损或损坏的早期迹象：

• 目视检查： 检查密封件是否损坏或泄漏；检查是否有任何损坏、生锈或机械损坏的迹象

• 振动监测： 观察运行过程中是否存在异常振动，这可能表明齿轮磨损或不对中。

• 温度监控： 监控外壳温度是否存在润滑故障或早期损坏的迹象

• 齿隙测量： 监测齿轮啮合齿隙的变化，这可能表明齿磨损。

5.4 先进设计改进

行业经验已经确定了连续管轧机齿轮主轴的多项设计改进：

• 整体结构： 用整体设计代替单独的部件，消除螺栓连接并提高整体强度。

• 改进的密封： 增强的密封结构可防止进水和润滑剂泄漏。

• 增强的轴承选择： 升级了安全联轴器中的内部轴承规格。

• 凸台法兰结构优化： 改进法兰设计，减少振动和轴向移动。

6. 在无缝管连续轧机中的应用

6.1 主驱动配置

在无缝管连续轧机中，齿轮主轴主要用于以下驱动配置：

• 电机到齿轮箱的连接： 将主驱动电机连接到减速齿轮箱

• 齿轮箱到轧机机架的连接： 将动力从齿轮箱输出传输到轧机机架，其中发生最多的动态不对中

• 多支架同步： 确保跨多个紧密间隔的支架协调供电

6.2 磨机类型和应用

齿轮主轴适用于各种连续轧管设备：

• MPM（多机架制管机）： 多机架连续芯棒式轧管机

• PQF（优质精加工）轧机： 采用固位芯轴技术的先进三辊连续轧机

• 定径机和减径机： 最终尺寸控制应用

• 减径机： 定径和减径组合应用

七、结论

齿轮主轴（曲齿齿轮联轴器）代表了一种经过验证的、精密设计的解决方案，可满足无缝管连续轧机的苛刻要求。其独特的全冠齿几何形状组合可实现优化的负载分布，具有出色的扭矩密度可实现重型减速，以及全面的不对中补偿（负载下可达 1.5°-2.5°），使其成为 MPM、PQF 和定径机主驱动装置不可或缺的组件。

齿轮主轴的决定性特征——在错位情况下保持接触的全冠齿、高扭矩能力（比直齿设计高 15-30%）、坚固的抗冲击结构和环境耐久性——使它们成为需要最大扭矩能力和可靠性的连续管轧制应用的首选。

根据JB/T 12473-2015等行业标准，连续轧管机齿轮主轴的许用扭矩为 53 kN·m至585 kN·m ，适用于广泛的管材尺寸和轧制条件。

通过了解弯齿设计的机械原理、根据应用要求正确选择标准以及包括适当密封和润滑在内的严格维护要求，工厂操作员可以最大限度地延长设备使用寿命，最大限度地减少成本高昂的计划外停机时间，并实现现代无缝管生产所必需的一致的管质量。齿轮主轴在冶金应用中经过验证的可靠性，加上其在连续运行和动态不对中条件下运行的能力，使其不仅是一个组件，而且是连续管轧机生产率和产品质量的关键推动者。
