结构钢型材齿式主轴s的深入解释精轧机s

结构钢型材齿式主轴s的深入解释精轧机s

1.简介：断面精加工中的关键动力传输部件

在结构钢制造过程中，精轧机机架代表了梁、槽钢、角钢和钢轨等产品的最后且最苛刻的成型阶段。与可大幅减少故障的粗加工机架不同，精加工机架必须提供精确的尺寸控制、卓越的表面质量和一致的机械性能，同时在更高的速度和显着的扭转载荷下运行。这些支架的驱动系统必须传输大量扭矩，同时适应动态不对中、阻尼振动，并在以高温、冷却水和水垢为特征的恶劣环境中连续运行时保持可靠的性能。这个复杂的动力传输系统的核心是 齿轮主轴——一种专门的曲齿齿轮联轴器，专门针对现代结构钢型材精轧机应用的独特挑战而设计。

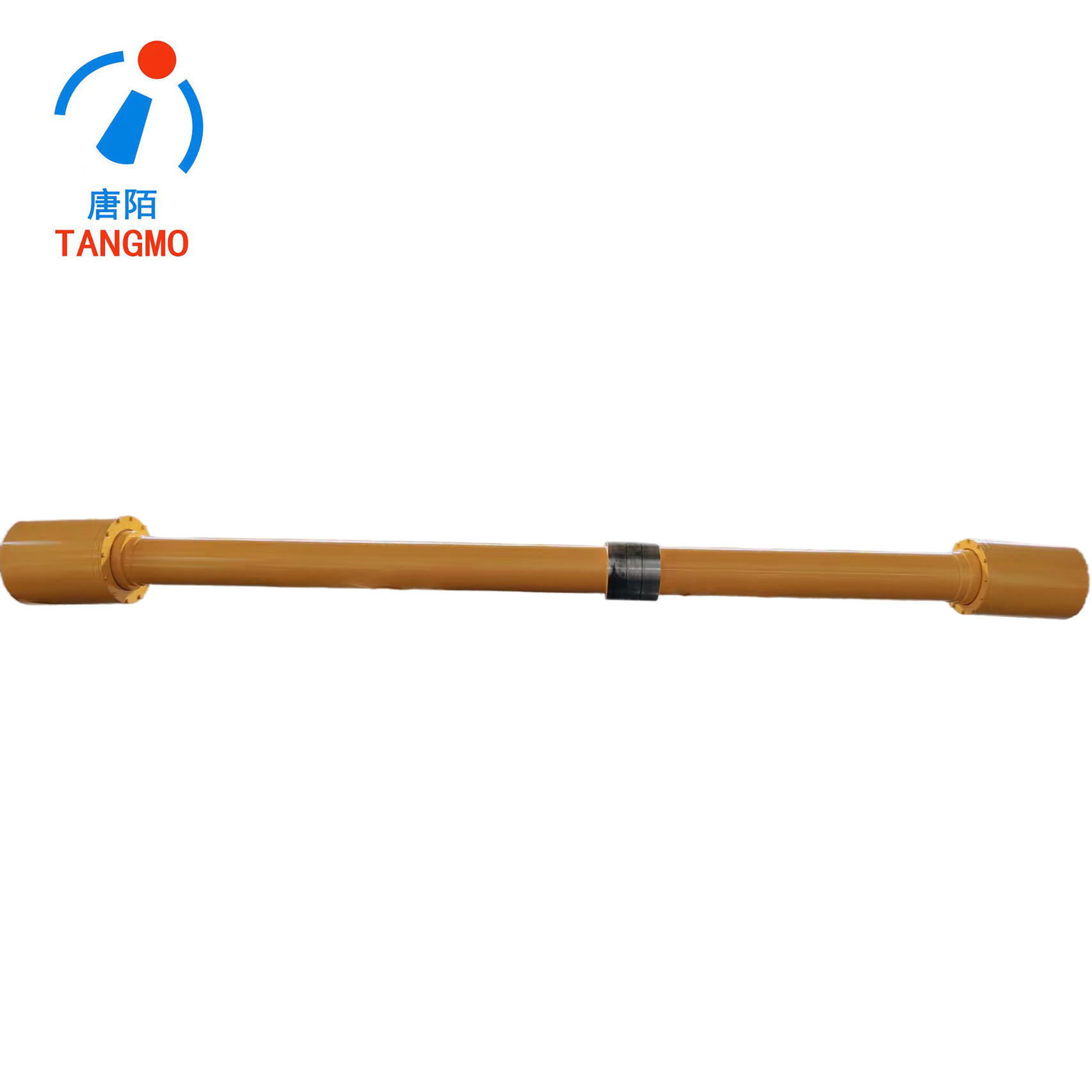

齿轮主轴（也称为鼓形齿轮联轴器或冠状齿轮主轴）代表了轧机驱动技术的关键进步。与依赖交叉轴承的万向轴不同，齿轮主轴利用精密加工的冠状齿轮齿来传递扭矩，同时适应型材精轧机重载、高温环境中固有的角向、径向和轴向轴位移。在现代高速、重载精轧机中，鼓形齿轮主轴以其高扭矩容量、优良的多向位移补偿特性、传动效率高等优点，被广泛用作主传动系统中的关键扭矩传递部件。

2. 精轧机部分应用的机械设计和构造

2.1 基本结构和关键部件

用于结构钢型材精轧机应用的齿轮主轴是一种精密设计的组件，旨在满足精加工服务的严格要求。它由几个协同工作的关键组件组成：

• 外齿轮轮毂： 安装在驱动轴（齿轮箱输出或辊轴）上的半联轴器，具有外切齿，具有独特的 全冠（鼓形）轮廓。齿被精密研磨成以齿轮轴线为中心的球形表面，这使得轮毂能够相对于外套筒枢转，同时保持全部承载能力。外齿沿齿长磨成圆弧形，齿厚从齿长中部向两端逐渐减小。

• 内齿轮套筒： 具有与外齿轮轮毂啮合的内切齿轮齿的配合部件。套筒包围齿轮啮合区域并包含润滑系统。对于重型精轧机应用，该外壳通常由高强度合金钢制成。内齿轮齿通常是直的（无冠），作为弯曲轮毂的啮合伙伴。

• 伸缩花键组件： 对于需要轴向补偿的精轧机配置，精确匹配的花键副可实现平滑的轴向运动。该功能可适应轧辊和轴的热膨胀、不同截面尺寸的机架调整以及运行期间驱动电机和轧辊机架之间的任何不对中。现代齿轮主轴设计为可伸缩，以适应各种轧辊配置的机架变化，具体取决于所轧制的产品。

• 法兰或键连接： 高强度连接提供了与变速箱和轧机机架的接口。动力通过端面键和摩擦力的组合进行传输，并由高级螺栓固定。

• 密封和润滑系统： 套筒末端的高性能密封件可保护齿轮啮合免受磨机污染物（水垢、水、灰尘）的影响并保留润滑剂。精轧机齿轮主轴通常采用 强制稀油润滑 系统，使油通过齿轮啮合循环，提供卓越的冷却和磨损保护。

2.2 全冠（鼓形）牙齿几何形状

型材精轧机齿轮主轴的显着特征是其 鼓形齿轮（鼓形齿）设计 。这种复杂的工程解决方案解决了高扭矩下角度不对中的挑战：

• 球面齿面： 外齿加工成球面形状。当两轴有角度偏移时，齿在侧面保持线或面接触，完全避免边缘接触。齿形沿齿长呈弧形，从齿尖观察形成“腰鼓”结构。

• 优化的接触模式： 在负载和角度偏差（运行期间通常高达 1° 至 3°）下，冠状几何形状均匀分布接触应力，消除了困扰直齿设计的齿端应力集中。对于精轧机机架，最大允许倾斜角度一般为3°，典型操作范围为1°-3°。

• 增加扭矩能力： 鼓形轮齿经过渗碳淬火处理，具有高承载能力。根据弯曲强度计算，与相同物理尺寸的传统直齿齿轮联轴器相比，曲齿设计可以传输明显更高的扭矩。

• 减少振动： 优化的齿几何形状可减少系统振动，使轧辊运行更平稳，并降低冲击载荷，从而有助于提高产品质量。冠状齿的自定心特性确保负载均匀分布在齿表面上，从而减少传递到轧辊的振动。

• 耐磨性： 鼓形轮齿的主要失效形式是磨损。通过强制稀油润滑，齿面磨损大幅减少至脂润滑磨损的约 20%。循环油还带走齿部的滚动热和摩擦热，有效防止齿部材料许用接触应力的降低。

2.3 材料规格和热处理

严苛的精轧机环境需要卓越的材料性能，以确保连续运行下的较长使用寿命。根据行业惯例，齿轮主轴部件通常采用等高强度合金钢制造 42CrMo 或 40CrMnMo，扭矩能力分别为22至4660 kN·m和28至6000 kN·m。

轮齿经过表面硬化处理（通常是 渗碳和淬火），以实现最佳的耐磨性和疲劳强度，轮齿侧面的表面硬度通常超过 HRC 55-60。这种处理显着增强了鼓形轮齿的承载能力。

2.4 润滑系统

精轧机齿轮主轴有两种主要润滑配置：

• 强制稀油润滑： 现代高速、重载精轧机的首选。循环油系统提供卓越的冷却，带走辊子的摩擦热和辐射热，并显着减少齿磨损。油润滑齿轮轴具有连续的油循环功能，可将润滑剂直接输送到齿轮啮合处，确保在极端条件下稳定运行。这种设计在JB/T 13499-2018重型热轧精轧机齿轮主轴等标准中有所规定。

• 脂润滑： 用于要求不高的应用或油循环系统不实用的地方。然而，油脂润滑主轴的齿磨损率较高，并且通常仅限于较低速度、较低温度的应用。

3. 为什么 齿式主轴 对于部分 精轧机 是必不可少的

3.1 优越的扭矩密度和负载能力

型材精轧机必须传递足够的扭矩，以实现精确的最终尺寸，同时以越来越高的速度运行。鼓形齿轮主轴提供卓越的扭矩密度，能够在相对紧凑的包络内传输非常高的扭矩。渗碳和淬火齿轮齿具有高承载能力，使主轴能够处理精轧机架的高交变或脉动轧制扭矩特性。

对于特定的精轧机应用，齿轮主轴的额定扭矩范围为 31.5 kN·m 至 1600 kN·m， 具体取决于尺寸和热处理。在现代热轧带钢精轧机中，大约 78% 的新安装指定曲齿齿轮联轴器作为首选驱动连接，这反映了它们在要求严苛的精加工应用中经过验证的性能。

3.2 综合不对中补偿

型材精轧机在运行过程中会遇到严重且复杂的不对中情况。轧辊在高负载下发生偏转，轧机外壳在轧制过程中发生移动，并且整个系统会发生热膨胀。齿轮主轴的设计可同时补偿：

• 角度错位： 正常操作期间最多可达 1° 至 3°，某些设计最多可容纳 6°

• 平行（径向）不对中： 当轮毂枢转时通过齿的几何形状进行补偿

• 轴向不对中： 通过齿轮啮合和伸缩花键组件内的轴向间隙来调节

这种全面的补偿功能消除了超精密静态对准的需要，并减少了整个轧机机组的轴承、齿轮箱和驱动电机的压力。

3.3 传输效率高、节能

在连续精轧机操作中，多个机架在长时间的生产活动中同时运行，传输效率直接影响操作成本。齿轮主轴通过其强制锁定、全金属结构提供高传动效率，与替代联轴器技术相比，最​​大限度地减少功率损失。齿轮的滚动/滑动接触在适当的润滑下可提供非常高的机械效率（通常> 99％），从而最大限度地减少能量损失。

3.4 运行平稳和产品质量

精轧机中的驱动系统振动会直接影响产品质量，导致腹板厚度、凸缘宽度和整体截面几何形状以及表面缺陷的尺寸变化。齿轮主轴设计用于平稳运行并产生最小的振动。现场应用数据表明，采用鼓形齿轮联轴器的磨机可将 轧辊轴向运动引起的振动精密设计的组件提供： 减少 40-50% 。

• 减少可能导致尺寸变化的扭转振动

• 即使在进出路段的负载条件变化的情况下也能保持稳定的动力传输

• 通过一致的扭矩应用提高截面表面质量

• 通过最大限度地减少多个机架之间的速度变化来提高尺寸精度

3.5 环境耐久性和可靠性

结构钢精轧机的环境具有挑战性：

• 来自热部的辐射热

• 冷却水喷雾用于轧辊冷却

• 轧制过程中产生的气载氧化皮和灰尘

• 来自相邻设备的润滑剂和液压油

齿轮主轴经过精心设计，通过坚固的外壳设计、确保润滑剂保留并防止污染物进入的先进密封系统以及经过适当热处理的高强度材料来承受这些条件。强制油润滑系统还带走轧辊和齿轮齿上的热量，防止齿材料允许接触应力的降低，确保轧机连续运行而不会发生轴断裂。

3.6 标准化和互换性

用于精轧机应用的齿轮主轴是根据既定的行业标准制造的。 JB/T 13499-2018《热轧带钢精轧机组用重型鼓形齿轮主轴》 为这些关键部件提供了全面的规范，涵盖：

• 结构类型： 针对不同磨机布置的标准化配置

• 基本参数： 定义的扭矩范围、尺寸系列和性能特征

• 技术要求： 材料规格、热处理、制造公差

• 检验规则： 质量验证和验收程序

• 包装和储存： 标准化保存要求

这种标准化通过标准化改造零件实现了高可用性、易于更换以及经济高效的仓储。本标准适用于板带材轧机传动系统中连接轧辊和齿轮箱输出轴的主轴。

4. 安装和维护注意事项

4.1 安装要求

正确的安装对于精轧机服务中实现设计寿命和可靠运行至关重要：

• 确保与轴直径和连接类型的兼容性

• 组装前彻底清洁所有安装面

• 验证初始对准是否在制造商指定的公差范围内（通常≤动态容量的 1/3）

• 仅使用符合适当规格的高强度紧固件

• 遵循指定的螺栓拧紧顺序和扭矩值

• 首次运行前验证润滑是否正确

• 对于伸缩式设计，确保匀速旋转的正确定相（标记对齐）

4.2 润滑策略

润滑是影响齿轮主轴寿命的最重要的维护因素。对于强制油润滑系统：

• 油品类型： 高品质极压（EP）齿轮油，适合高温、高负载应用

• 循环系统： 通过齿轮啮合的连续油循环带走热量和污染物

• 过滤： 定期进行油液过滤，去除磨损颗粒，保持油液清洁度

• 油液分析： 定期进行油液取样以检测磨损金属并监测油液状况

对于油脂润滑系统：

• 润滑脂类型： 适合高温应用的优质 EP 润滑脂

• 申请频率： 根据营业时间定期间隔

4.3 定期检查和状态监测

定期检查有助于在发生灾难性故障之前发现磨损或损坏的早期迹象：

• 目视检查： 检查密封件是否损坏或泄漏；检查是否有任何损坏、生锈或机械损坏的迹象

• 振动监测： 观察运行过程中是否存在异常振动，这可能表明齿轮磨损或不对中

• 温度监控： 监控外壳温度是否存在润滑故障或早期损坏的迹象

• 齿隙测量： 监测齿轮啮合齿隙的变化，这可能表明齿磨损

• 螺栓紧固性： 验证所有法兰螺栓是否保持正确的扭矩

5. 在结构钢型材中的应用精轧机s

型材精铣机的齿轮主轴主要用于以下驱动配置：

• 精轧机架主驱动： 将主驱动电机或变速箱连接至精轧机辊子

• 电机到变速箱的连接： 将主驱动电机输出轴连接到减速箱输入轴的主轴

• 齿轮箱到轧机机架的连接： 主轴将动力从减速箱输出轴传输到轧机机架

• 通用支架驱动器： 用于具有水平和垂直辊的通用支架的动力传输

齿轮主轴是传动系统中的关键连接，轧机的性能和正常运行时间依赖于这些主轴作为驱动系统最关键的设备。

六、结论

齿轮主轴（曲齿齿轮联轴器）代表了一种经过验证的、精密设计的解决方案，可满足结构钢型材精轧机的苛刻要求。其独特的组合包括可优化负载分布的全冠齿几何形状、可减少最终截面的卓越扭矩密度以及全面的不对中补偿（负载下可达 1°-3°），使其成为现代截面精加工操作不可或缺的组件。

齿轮主轴的决定性特征——在不对中时保持接触的鼓形齿、可实现高负载能力的渗碳和淬火齿面、可实现卓越冷却和减少磨损的强制油润滑以及易于更换的标准化配置——使它们成为需要最大扭矩能力、平稳运行和可靠性的精轧机主驱动器的首选。

行业数据证实，在现代热带钢精轧机中，大约 78% 的新装置指定曲齿齿轮联轴器作为首选驱动连接。经证实，振动可减少 40-50%，设备可靠性显着提高，证明了该技术的显着运营优势。

通过了解鼓形齿设计的机械原理、根据应用要求正确选择标准以及包括适当润滑和密封完整性在内的严格维护要求，轧机操作员可以最大限度地延长设备使用寿命，最大限度地减少代价高昂的计划外停机时间，并实现现代结构钢生产所必需的一致的截面尺寸精度和表面质量。齿轮主轴在冶金应用中经过验证的可靠性，加上其在连续运行和动态不对中条件下运行的能力，使其不仅是一个组件，而且是精轧机生产率和产品质量的关键推动者。
