1.简介：厚壁轧制的基石

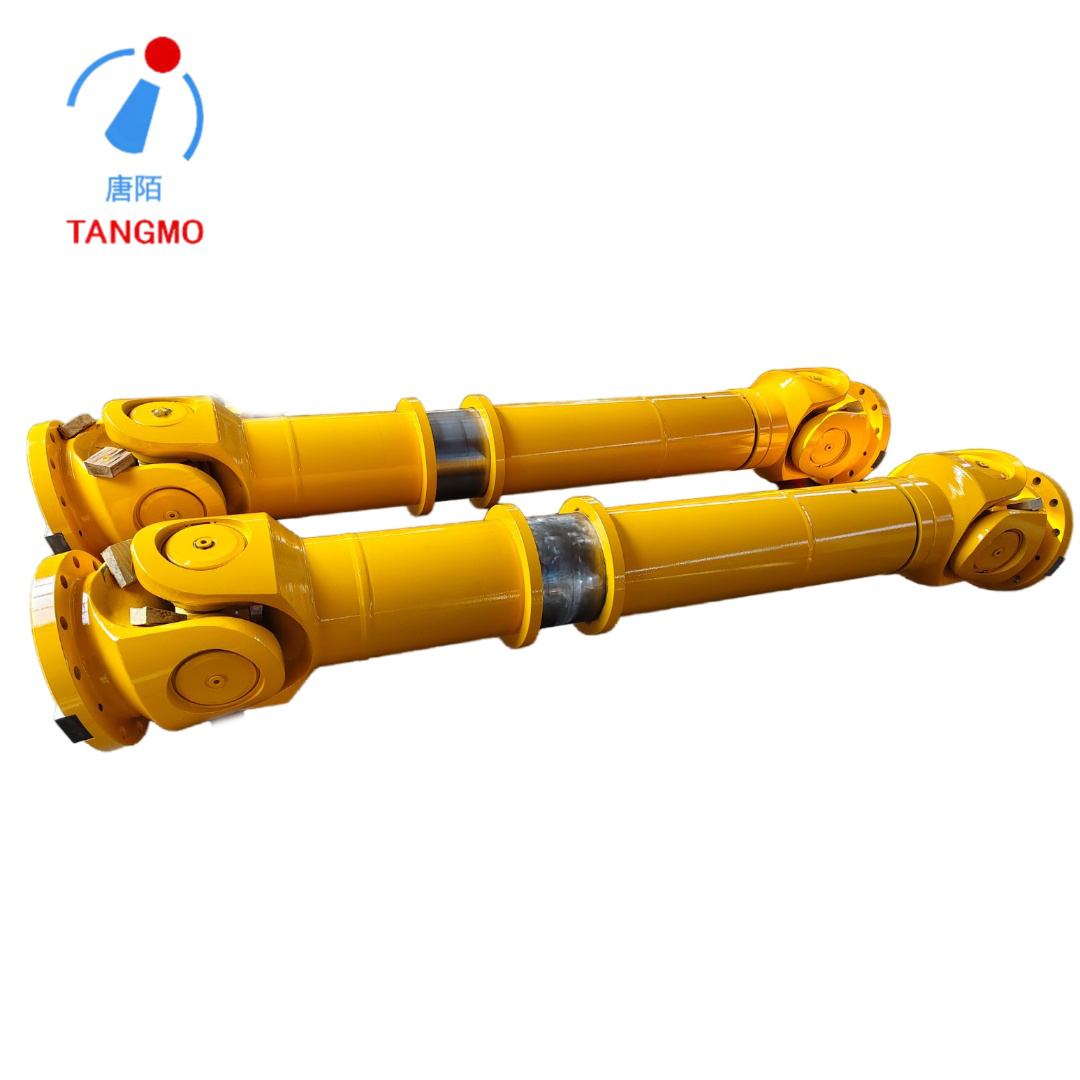

在结构钢制造过程中，拉断式 (BD) 轧机是关键的高功率轧机，主要用作梁、重型槽钢和钢轨等大型型材生产的第一阶段。作为可逆式轧机，它可以加工大横截面的钢锭或大方坯，通过多次加工将其缩小，为后续精轧机架形成中间形状。该操作的特点是极高的扭矩需求、咬合期间的严重冲击载荷以及高温下的高轧制力。驱动系统必须非常坚固，才能承受这些严酷的循环。该系统的核心是 SWC 型通用型 传动轴 ，这是一种重型十字轴联轴器，专为满足破碎机的严格要求而设计。
2. 机械设计与施工
SWC 系列以其“大钟形”或整体叉头设计而著称。与依赖螺栓连接的老式联轴器不同，SWC 采用整体式叉形结构，由高强度合金钢锻造而成。这消除了螺栓松动或疲劳断裂的风险，这在高振动环境中至关重要。
2.1 核心组件
整体式叉头： 这种整体式结构由合金钢（例如 35CrMo/42CrMo）锻造而成，具有卓越的结构完整性，并消除了螺栓松动或疲劳断裂的风险，这是可逆式轧机应用中常见的故障模式。
十字轴承组件： 核心铰接点由十字形轴颈组成，并由重型轴承支撑。这些轴承经过表面渗碳和淬火，以实现高表面硬度 (HRC 58-62)，同时保持坚韧、抗冲击的核心。
伸缩花键组件： 为了适应轧辊的热膨胀和磨机外壳的偏转，BD 磨机轴采用了精密匹配的花键对。这允许轴向位移，同时保持连续的扭矩传输。
法兰连接： 高强度法兰将轴固定到齿轮箱和轧辊上，通过摩擦和高级螺栓传输动力。
2.2 材料规格和热处理
极端载荷需要精确的材料工程：
叉头： 42CrMo 或类似合金钢，经过淬火和回火 (HRC 28-32)，具有高拉伸强度和抗疲劳性。
十字轴颈： 20CrMnTi 或 35CrMo，经过渗碳和淬火（表面 HRC 58-62）以提高耐磨性，具有坚韧的核心以吸收冲击。
紧固件： 高强度螺栓（10.9级或更高）用于在高预紧力下固定法兰。
3. 为什么 SWC 轴对于 开坯轧机 至关重要
3.1 极端角度和轴向不对中补偿
BD 轧机外壳在高轧制载荷下会显着偏转，并且轧辊因热而显着膨胀。 SWC 轴可承受高达 15° 至 25°的角度不对中 。伸缩花键提供必要的轴向“长度补偿”来处理热膨胀，而不会将破坏性的推力载荷传递到齿轮箱轴承。
3.2 高扭矩密度和抗冲击负载能力
BD 轧机需要巨大的扭矩来破碎大钢锭。 SWC 轴比具有相同旋转直径的其他联轴器类型提供更高的扭矩能力。根据JB/T5513-91标准，可逆式粗轧机属于 “超重冲击载荷” 类别，要求使用系数（K）为 3至5， 以保证足够的轴承寿命和轴强度。
3.3 高传动效率和耐用性
滚动轴承设计提供高传动效率（98%-99.8%），显着降低功率损耗。此外，通过整体叉头设计消除了螺栓连接，使用寿命预计延长了 与传统的螺栓联轴器相比， 30% 至 50% 。
4. 安装和维护注意事项
4.1 润滑策略
在 BD 磨机的高热、高污染环境中，正确的润滑至关重要。推荐使用 2#工业锂基脂 或 2#二硫化钼钙基脂。润滑间隔应频繁：在高温条件下，建议每周润滑一次。
4.2 定期检查和使用寿命实践
为了最大限度地延长 BD 磨机中联轴器的使用寿命：
十字轴旋转： 在重大维护期间，将十字轴旋转 180°，使磨损均匀分布在轴承表面上，有效地使十字组件的寿命加倍。
密封完整性： 定期检查密封件是否有热损坏或硬化，以防止润滑剂流失和水垢进入。
5. 结论
SWC 型万向传动轴是满足破碎机 (BD) 苛刻、高扭矩要求的最佳工程解决方案。其整体式叉头设计提供了承受极端冲击载荷所需的结构完整性，同时其高角度和轴向补偿能力可适应重型反向传递的动态不对中。通过采用高强度合金钢和精密热处理，SWC 轴可确保结构钢生产中要求严格的初级破坏阶段所需的耐用性和可靠性。
