1.简介：热带钢精加工中的关键动力传输部件
在带钢热轧工艺中，精轧机代表着精度和复杂性的巅峰。这种多机架序列（通常为 F1 至 F7）逐渐将转移棒材缩小到最终规格，并具有严格的厚度公差和卓越的表面质量。精轧机在高速（高达 20 m/s）和高温下运行，要求驱动系统能够传输高功率，同时适应动态不对中并在多个机架上保持精确的速度控制。这个复杂的动力传输系统的核心是 GCJ 齿轮主轴，这是一种专门针对现代热轧精轧机应用的独特挑战而设计的专用齿轮联轴器组件。

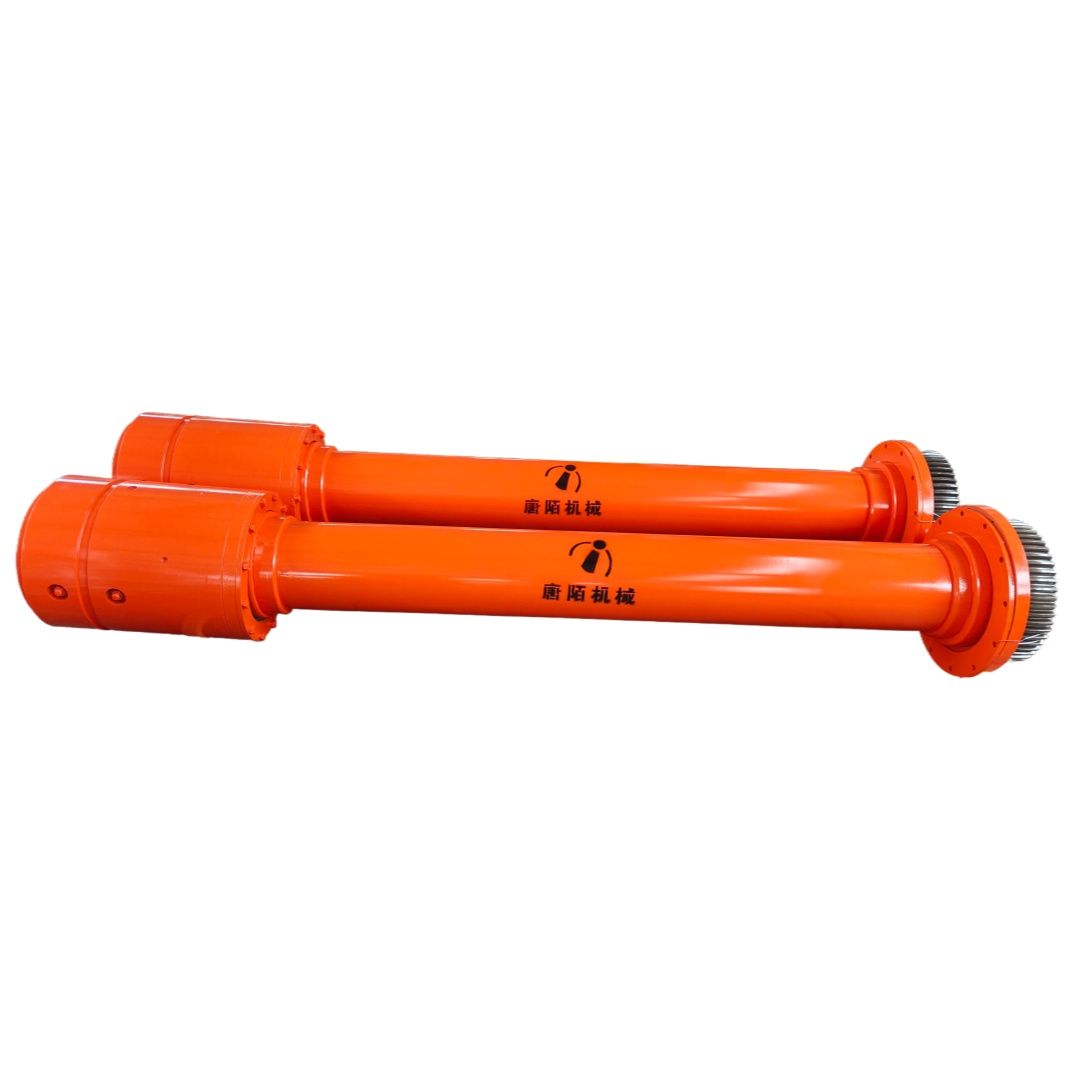

GCJ 齿轮主轴，也称为鼓形齿轮联轴器或曲齿齿轮主轴，代表了一种先进的动力传输解决方案，已成为精轧机主驱动器的首选，在精轧机主驱动器中，高扭矩能力、角度灵活性和可靠的性能至关重要。与依赖交叉轴承的万向轴不同，齿轮主轴利用精密加工的齿轮齿来传递扭矩，同时通过弯曲齿廓的独特几何形状来调节不对中。
2. 热带钢精轧机应用的机械设计和构造
2.1 基本结构和关键部件
适用于热带钢精轧机应用的 GCJ 齿轮主轴由多个精密设计的部件组成，这些部件协同工作，可在苛刻的条件下可靠地传输动力：
外齿轮轮毂（内圈）：安装在驱动轴（电机输出、齿轮箱输出或辊轴）上的半联轴器，具有具有独特全冠轮廓的外切齿。齿被精密磨削成以齿轮轴为中心的球形表面，形成特有的弯曲形状，可实现角度不对中补偿，同时保持完整的承载能力。对于重型精轧机应用，外齿轮轮毂通常由高强度合金钢（例如 42CrMo）制成，并经过适当的热处理。
内齿套（外圈）：具有与外齿轮轮毂啮合的内切齿轮齿的配合部件。套筒包围齿轮啮合区域并包含润滑系统。内齿套也采用优质合金钢制造，并经过热处理，确保耐磨性和尺寸稳定性。
法兰连接：具有精密加工安装面的高强度法兰提供与电机轴、齿轮箱和轧机辊轴的接口。动力通过端面键和配合面之间的摩擦力进行传输，并由高级螺栓固定。
轴组件：完整的主轴包括连接驱动侧和辊侧联轴器的轴体，通常包含用于轴向补偿的伸缩部分。
先进的密封系统：多重屏障密封装置可保护内齿轮免受热带钢精轧机恶劣环境的影响，包括冷却水、氧化皮和空气中的颗粒物。有效的密封对于保持润滑剂的保留和防止污染物进入至关重要。
润滑系统：集成润滑通道为齿轮啮合界面提供高质量的极压润滑剂。根据设计，可以采用脂润滑或油润滑。
2.2 全冠牙齿几何形状
GCJ 齿轮主轴的决定性特征是全冠齿形，这是一种复杂的工程解决方案，可应对高扭矩下的角度不对中的挑战。与未对准时会承受边缘负载的直齿不同，全冠齿形具有几个关键优势：
球形齿面：齿被磨削成以齿轮轴线为中心的球形半径，允许轮毂相对于外套筒枢转，同时保持齿面的渐进接触。
优化的接触模式：当主轴以一定角度运行时（对于热轧带钢精轧机应用，通常可达 ±1°），球齿表面会在齿的中心部分保持接触，避免导致过早失效的边缘负载。
应力分布：冠状几何形状将接触应力均匀分布在齿表面，显着减少齿缘处的应力集中并延长疲劳寿命。
提高负载能力：与传统的直齿设计相比，优化的齿接触模式可在相同尺寸范围内实现更高的扭矩传输。
2.3 材料规格和热处理
苛刻的热带钢精轧机环境需要卓越的材料性能，以确保在高温下连续运行时具有较长的使用寿命：
| 零部件 | 材料 | 加工 | 特性 |
|---|---|---|---|
| 外齿轮毂 | 42CrMo合金钢 | 调质 | 高强度、优异的抗疲劳性能 |
| 内齿套 | 合金钢 | 调质 | 耐磨表面 |
| 轴体 | 合金钢 | 热处理 | 扭转强度 |
| 紧固件 | 高强度合金钢 | 热处理 | 10.9级或以上 |
轮齿可以进行额外的表面硬化处理，例如氮化，以实现最佳的耐磨性和疲劳强度，齿轮齿面的表面硬度通常超过 HRC 55-60。对于必须承受与大扭矩传输相关的高接触应力，同时在数百万次负载循环中保持尺寸稳定性的部件来说，材料和热处理的选择至关重要。
2.4 热处理选项
GCJ 齿轮主轴可提供不同的热处理选项，以满足特定的应用要求：
| 热处理选项 | 特性 | 典型应用 |
|---|---|---|
| 调质 | 强度和韧性的良好平衡 | 标准精轧机应用 |
| 氮化 | 增强表面硬度，增加耐磨性 | 高扭矩、高速应用 |
氮化选项可为需要最大扭矩能力和耐磨性的最苛刻应用提供卓越的表面硬度。
3. 为什么 GCJ 齿式主轴 对于 Hot Strip 精轧机 至关重要
3.1 精密角度不对中补偿
由于多个紧密间隔的机架、轧辊和轴的热膨胀以及负载下的结构变形，热轧带钢精轧机会遇到严重的不对中情况。 GCJ 齿轮主轴的设计可在工作条件下承受高达 ±1° 的角度不对中。
这种角度补偿功能对于精轧机应用至关重要，其中：
必须针对不同带材厚度调整轧辊
部件在连续运行期间会发生热膨胀
轧机外壳在轧制载荷下发生偏转
多个机架必须保持精确对准以实现无张力轧制
3.2 最终减速的极限扭矩能力
热轧带钢精轧机必须传递足够的扭矩以进行最终压下，以实现精确的带钢厚度。 GCJ 齿轮主轴提供卓越的扭矩密度，额定扭矩范围为 3.5 kN·m 至 16,000 kN·m，具体取决于尺寸和热处理。对于最苛刻的应用，氮化版本可提供更高的表面硬度和更大的扭矩能力。
这一特性对于精轧机应用特别有利，其中：
驱动装置必须能够承受连续轧制力以实现带钢最终压下
整个精加工机组的扭矩要求差异很大（早期的 F1-F3 需要更高的扭矩）
轧机机架周围的空间限制限制了驱动组件的可用范围
多个机架之间的同步需要最小的扭转饱和
3.3 传输效率高
在连续热连轧机操作中，多个机架在长时间的生产活动中同时运行，能源效率直接影响操作成本。 GCJ 齿轮轴通过其强制锁定、全金属结构提供高传动效率，与具有弹性元件的柔性联轴器相比，最大限度地减少功率损失。
3.4 运行平稳和产品质量
精轧机中的驱动系统振动会直接影响带钢质量，导致厚度变化、表面缺陷或平整度问题。 GCJ 齿轮主轴专为平稳运行而设计，具有精密磨削的齿，可确保最小的齿隙和一致的扭矩传输。优化的齿几何形状降低了振动水平，有助于：
通过减少颤痕提高带材表面质量
通过最小化速度变化提高厚度精度
通过一致的功率传输实现更好的平坦度控制
更平稳的传动系统动力学实现更高的运行速度
3.5 轴向补偿能力
现代精轧机通常需要轴向补偿以适应热膨胀和轧辊定位。 GCJ 齿轮主轴可设计为具有伸缩部分，可提供显着的轴向行程能力，允许主轴根据需要膨胀和收缩，而不会将损坏的推力载荷传递到轴承或齿轮箱。
3.6 标准化和互换性
用于热带钢精轧机的 GCJ 齿轮主轴是根据既定的行业标准制造的。根据现有文件，存在专门针对热轧带钢精轧机主传动弯齿齿轮联轴器和主轴的标准，包括：
结构形式：针对不同磨机布置的标准化配置
基本参数：定义的扭矩范围、尺寸系列和性能特征
产品标记：标准化标识，明确规格
技术要求：材料规格、热处理、制造公差
检验规则：质量验证和验收程序
包装和储存：标准化保存要求
这种标准化通过标准化改造零件实现了高可用性、易于更换以及经济高效的仓储。
3.7 适用范围
根据适用标准，用于热轧带钢精轧机的 GCJ 齿轮主轴专门设计用于：
电机到变速箱的连接：将主驱动电机输出轴连接到减速箱输入轴的主轴
齿轮箱到小齿轮架的连接：将减速齿轮箱输出轴连接到齿轮箱输入轴的主轴
小齿轮架到轧辊的连接：主轴将动力从小齿轮架输出传输到轧辊
这一综合范围涵盖精轧机传动系统中的整个动力传输链，其中精确的扭矩传递和可靠的运行对于产品质量至关重要。
3.8 使用寿命和可靠性
坚固的设计、优质的材料和适当的维护相结合，可实现卓越的使用寿命。通过适当的维护，GCJ 齿轮主轴可以在精轧机服务中提供多年的可靠运行。热处理的选择（淬火和回火或氮化）可以针对特定的操作条件进行优化，氮化版本可以为最苛刻的应用提供更高的表面硬度。
4. 精轧机 应用的技术规格和选择标准
4.1 代表性 GCJ 齿式主轴 规格
下表根据可用的行业数据列出了适用于热带钢精轧机驱动器的 GCJ 齿轮主轴的典型规格：
| 规格 | 典型范围/值 | 备注 |
|---|---|---|
| 标称扭矩（淬火和回火） | 3.5 kN·m 至 7100 kN·m | 标准热处理选项 |
| 标称扭矩（氮化） | 8 kN·m 至 16000 kN·m | 增强表面硬度 |
| 最大工作角度 | ±1° | 满载情况下 |
| 热处理选项 | 调质或氮化 | 根据应用要求 |
| 材料 | 42CrMo合金钢 | 对于关键部件 |
4.2 关键选型参数
为热带钢精轧机应用选择 GCJ 齿轮主轴的工程师必须考虑：
标称扭矩 (Tn)：轧制过程中主轴必须传输的最大连续扭矩，考虑到特定支架位置的最高扭矩需求
热处理选项：根据负载严重程度和磨损要求选择淬火、回火或氮化
最大工作角度 (β)：满载条件下的预期角度偏差（对于精轧机应用为 ±1°）
轴向补偿要求：热膨胀和支架定位所需的伸缩行程
工作速度：考虑动平衡要求的最大转速
连接类型：根据驱动设备接口要求采用法兰或键槽连接
环境条件：影响材料和密封件选择的因素，例如温度、水垢暴露和污染程度
5. 安装和维护注意事项
5.1 安装要求
正确的安装对于热轧精轧机实现设计寿命和可靠运行至关重要。主要安装要求包括：
确保与轴直径和连接类型的兼容性
组装前彻底清洁所有安装面
验证初始对准是否在制造商指定的公差范围内（通常≤1/3 允许的未对准）
仅使用符合适当规格的高强度紧固件
遵循指定的螺栓拧紧顺序和扭矩值
首次运行前验证润滑是否正确
5.2 润滑策略
润滑是影响齿轮主轴寿命的最重要的维护因素，特别是在连续运行和高温带来挑战的精轧机应用中：
润滑油类型：优质极压（EP）齿轮油或含有固体润滑添加剂的重质润滑脂，适用于高温、高负载应用
应用频率：根据运行时间定期间隔，连续润滑系统通常用于关键的精轧机应用
密封检查：定期检查密封完整性；立即更换损坏或老化的密封件，以防止润滑剂流失和污染物进入
状态监测：定期进行润滑油分析可以检测金属磨损颗粒，提供内部磨损的早期预警
5.3 定期检查和状态监测
定期检查有助于在发生灾难性故障之前发现磨损或损坏的早期迹象：
目视检查：检查密封件是否损坏或泄漏；检查是否有任何损坏、生锈或机械损坏的迹象
振动监测：观察运行过程中是否存在异常振动，这可能表明齿轮磨损或不对中
温度监控：监控外壳温度是否存在润滑故障或早期损坏的迹象
齿隙测量：监测齿轮啮合齿隙的变化，这可能表明齿磨损
螺栓紧固性：验证所有法兰螺栓是否保持正确的扭矩
5.4 储存和保存
根据行业标准，正确的包装和存储对于安装前保持主轴完整性至关重要。主轴应存放在清洁、干燥的环境中，并采取适当的防腐措施，以确保在需要时可以随时安装。
6. 在热带钢中的应用精轧机
6.1 主驱动配置
在热带钢精轧机中，GCJ 齿轮主轴主要用于以下驱动配置：
电机到变速箱的连接：将主驱动电机输出轴连接到减速箱输入轴的主轴，可适应这些部件之间的任何不对中
齿轮箱到小齿轮架的连接：主轴将动力从减速齿轮箱输出轴传输到小齿轮架输入轴
小齿轮架到轧辊连接：将小齿轮架输出连接到轧机轧辊的主轴，这是大多数动态不对中发生的地方
6.2 精轧机展位类型和 GCJ 应用
GCJ 齿轮主轴适用于精加工机组的所有机架：
早期机架 (F1-F3)：初始减速要求更高的扭矩，通常需要更大的主轴尺寸和可能的氮化版本以获得最大容量
中间支架 (F4-F5)：平衡扭矩和速度要求
后期站（F6-F7）：最终仪表的速度要求更高，需要仔细考虑动态平衡
6.3 与工厂控制系统集成
现代热带钢精轧机采用复杂的控制系统，依赖于精确的扭矩传输。 GCJ 齿轮主轴通过以下方式提高控制系统的效率：
最小扭转饱和，可快速响应速度控制命令
在整个工作范围内保持一致的扭矩传输特性
免于可能导致控制不稳定的反弹
能够在多个精轧机架之间保持同步，实现无张力轧制
7. 与替代 传动轴 类型的比较
| 特性 | GCJ 齿式主轴 | SWC 万向轴 |
|---|---|---|
| 角容量 | ±1° | 15-25° |
| 扭矩密度 | 优秀 - 高达 16,000 kN·m | 出色的 |
| 设计原理 | 齿轮啮合 | 十字轴承组件 |
| 传输效率 | 高的 | 98-99.8% |
| 轴向补偿 | 是（伸缩式设计） | 是（伸缩型号） |
| 典型应用 | 受控对准驱动器 | 高角度应用 |
对于角度偏差受控制（通常在 ±1° 以内）的热带钢精轧机应用，GCJ 齿轮主轴提供了扭矩密度、可靠性和紧凑设计的最佳组合。在预计会有明显角度不对中的情况下，尽管操作原理不同，但 SWC 万向轴可能是首选。
8. 未来发展
齿轮主轴技术不断发展，伴随着与热轧精轧机应用相关的几个新兴趋势：
先进的齿形设计：下一代弧形齿形设计正在突破传统渐开线齿形的限制。采用多段复合曲线齿形，齿面接触应力分布更加均匀，承载能力提高40%以上。
增强材料和处理：持续开发合金钢和热处理工艺，以延长疲劳寿命并提高扭矩密度。
状态监测集成：提供振动、温度和润滑状况的在线监测，以进行预测性维护。
延长维修间隔：开发润滑系统和材料，延长维护间隔，与延长的工厂运营活动保持一致。
9. 结论
GCJ 齿轮主轴代表了一种经过验证的、精密设计的解决方案，可满足热轧精轧机的苛刻要求。其独特的全冠齿几何形状组合可实现优化的载荷分布，具有出色的最终减速扭矩能力（氮化版本中高达 16,000 kN·m），以及可实现可靠运行的坚固结构，使其成为现代带钢热轧应用中不可或缺的组件。
GCJ 齿轮主轴的定义特征是在高达 ±1° 的不对中度下保持接触的全冠齿、用于特定应用优化的多种热处理选项（淬火和回火或氮化）以及易于更换的标准化配置，使它们成为需要受控不对中和最大扭矩密度的精轧机主驱动器的首选。
通过了解机械原理、根据应用要求正确选择标准以及严格的维护要求，轧机操作员可以最大限度地延长设备使用寿命，最大限度地减少代价高昂的计划外停机时间，并实现现代热带钢生产所必需的一致的带钢质量。 GCJ 齿轮主轴在冶金应用中经过验证的可靠性，加上其在连续运行和动态不对中条件下执行的能力，使其不仅是一个组件，而且是精轧机生产率和产品质量的关键推动者。
