1.简介：采矿业作业中不可或缺的动力传输组件

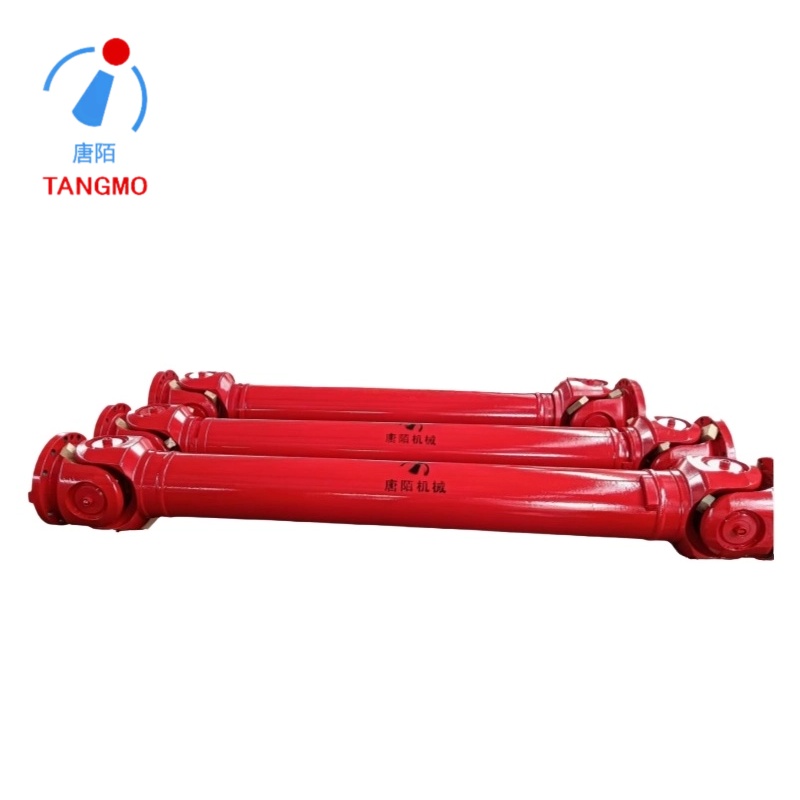

在采矿业中，大量重型机械（从破碎机和输送机到挖掘机和泥浆泵）必须在一些可以想象的最极端条件下可靠运行。这些机器要承受高冲击载荷、磨料粉尘、潮湿以及温度和扭矩的显着变化，同时期望以最短的停机时间连续运行。大多数关键设备的驱动系统的核心是 SWC 型 Universal 传动轴，这是一种坚固而复杂的十字轴万向联轴器，专为满足采矿应用中独特且苛刻的挑战而设计 .
SWC系列设计用于在可能不完全对准的两个旋转轴（主动轴和从动轴）之间连接和传递扭矩 。这种能力在采矿业中至关重要，因为大型设备框架在负载下会变形，地基会沉降，部件会随着温度变化而膨胀和收缩。 SWC 轴兼具高强度、角度灵活性和耐用性，使其成为现代采矿业动力传输的基石 .
2. 采矿业 应用的机械设计和构造
SWC 型万向传动轴是一种精密设计的组件，能够承受采矿作业的严酷考验。其设计优先考虑强度、可靠性和易于维护。
2.1 基本结构和关键部件
SWC 轴由几个协同工作的关键部件组成：
整体叉头：这些是连接驱动和从动机械的主要结构元件。 SWC 系列的一个显着特征是其整体叉头（无螺栓）结构 。与依赖螺栓连接的旧设计不同，SWC 叉头是一体锻造的。这完全消除了螺栓松动或疲劳断裂的风险，这是高振动、高冲击采矿环境中的常见故障模式。这种无螺栓设计显着增强了结构完整性和可靠性，与传统联轴器相比，使用寿命预计延长 30-50% .
十字轴承组件（十字轴）：这是核心铰接点，具有由轴承支撑的十字形轴颈（十字）。十字轴允许角传动，同时承受运行过程中产生的径向和轴向载荷的复杂组合 。对于冲击载荷严重且连续运行为常态的采矿应用，十字轴通常采用高强度合金钢（如 40Cr 或 20CrMnTi）制造，表面渗碳和淬火可实现 HRC 58-62 的表面硬度，同时保持坚韧的芯部 .
伸缩花键组件：为了适应由热膨胀、机器偏转或安装公差引起的轴向位移，许多 SWC 轴都配有精密匹配的花键对。这种“长度补偿”可实现平滑的轴向运动，防止破坏性的推力载荷传输到轴承、齿轮箱或电机中 .
法兰连接：具有精密加工安装面的高强度法兰提供了电机轴和驱动机械的接口。动力通过端面键和配合面之间的摩擦力传输，并由高级螺栓固定 .
焊接轴结构：SWC 系列在轴管和叉头之间采用焊接结构，形成坚固的整体结构，增强刚性并简化装配 。轴体常用材料包括 35CrMo 或 45# 钢，因其高强度和耐用性而被选择 .
先进的密封系统：考虑到恶劣的采矿环境，有效的密封至关重要。专为采矿设计的 SWC 轴采用多重屏障密封装置，以保护内部轴承和花键免受磨料粉尘、泥浆和水的影响 。先进的设计通常结合使用接触式密封件（如丁腈橡胶唇形密封件）来防止泄漏，并使用非接触式密封件（如迷宫环）来阻止污染物进入 .
2.2 采矿业 的 SWC 系列配置
2.3 材料规格和性能范围
SWC 型万向轴有多种尺寸可供选择，以满足各种采矿动力要求。标准系列涵盖58mm至620mm及以上的旋转直径，并具有相应的性能 ：
对于初级破碎机等重型采矿应用，SWC550 等型号很常见，能够处理 450kW 及以上的额定功率，标称扭矩达到数十万牛·米 .
3. 为什么 SWC 轴对于 采矿业 应用至关重要
用于采矿的 SWC 轴的选择是由行业特有的几个基本机械要求驱动的。
3.1 卓越的角度偏差补偿
采矿业 机械经历显着的结构变形。当大型旋回破碎机处理岩石时，其框架会弯曲。当长的陆上输送机运行时，其驱动滚筒可能会移动。这会在驱动电机和从动部件之间产生角度失准。 SWC 轴的设计就是为了适应这种情况，具有高达 15-25° 的角度补偿能力 。尽管存在这些动态对准变化，这种灵活性仍可实现平稳的动力传输，从而减少轴承、变速箱和电机的压力。
3.2 重载应用的高扭矩密度
采矿业操作涉及移动和破碎大量材料，这需要传递巨大的扭矩。 SWC 轴比具有相同旋转直径的其他联轴器类型提供更大的扭矩能力 。这种“扭矩密度”在空间有限的情况下特别有利，例如在地下采矿设备中或在大型铲车和拉铲挖掘机的有限机械室中 。例如，SWC550BH 专为 450kW 破碎机等设备的高功率、重负载条件而设计 .
3.3 卓越的抗冲击性和耐用性
采矿业 驱动器会承受严重的冲击载荷 - 当破碎机咬入巨石时、当铲斗撞击河岸时或在金属流失事件期间。 SWC 轴的整体叉头结构提供了坚固的无螺栓结构，可以承受这些冲击而不会发生故障 。高强度合金钢和先进的热处理，例如十字轴渗碳和淬火（达到HRC 58-62），确保部件能够抵抗数百万次循环的疲劳和磨损 .
3.4 坚固的环境密封
对于任何机械部件来说，采矿环境都是最具挑战性的环境之一，其特点是空气中存在磨料粉尘、泥浆和水。 SWC 轴经过精心设计，可通过先进的密封系统应对这些条件 。典型的采矿级密封装置可能包括用于保留润滑剂的内部接触密封件和用于阻止污染物进入的外部迷宫式密封件 。这可以保护关键的轴承和花键接口，即使在渣浆泵或地下破碎机中也能确保长期可靠性。
3.5 传输效率高、节能
在能源密集型采矿作业中，效率是主要的运营成本驱动因素。 SWC 万向轴的传动效率高达 98% 至 99.8%，与旧技术或替代技术相比，显着降低了功率损耗 。对于输送机和磨机等大型连续运行设备，这种效率可以转化为切实的节能和减少热量产生。
3.6 热增长和变形的轴向补偿
采矿应用中的长轴（例如长输送机或磨机驱动器中的长轴）会随着温度变化而膨胀和收缩。伸缩花键组件（例如，SWC-BH 和SWC-CH 类型）提供必要的轴向补偿或“长度补偿”，以适应这种运动而不引起破坏性的推力载荷 。所需补偿通常高达 100mm 或更多，可根据应用指定 .
3.7 可靠性和使用寿命
坚固的设计、优质材料和适当的维护相结合，可实现超长的使用寿命。无螺栓、一体式叉头设计是一个关键因素，因为它消除了最常见的故障点——螺栓 。通过采用激光表面淬火等功能，可实现 HRC 60-64 的硬度，关键部件的疲劳寿命可超过 500,000 次循环 。这种可靠性对于最大限度地减少远程或连续采矿作业中的计划外停机至关重要。
3.8 采矿业应用的服务因素分类
根据行业标准（JB/T5513-91），矿山机械属于特定的负载分类，指导联轴器的选择。使用系数 (K) 是应用于理论扭矩的乘数，用于确定所需的联轴器尺寸，确保足够的轴承寿命和轴强度：
计算公式为：Tc=T×K，其中Tc为计算扭矩，T为理论扭矩，K为使用系数。
4. 采矿业 应用的技术规格和选择标准
4.1 采矿业 驱动器的代表性 SWC 型号规格
下表列出了采矿业常用的 SWC 型号的典型规格：
4.2 关键选型参数
标称扭矩 (Tn)：最大连续扭矩，考虑峰值需求和电机功率。
服务系数 (K)：基于具体应用及其负载特性（冲击严重程度、工作周期）。
最大偏转角 (β)：满载下预期的动态角偏差。
长度补偿 (Lv)：热膨胀和安装所需的轴向行程。
旋转直径 (D)：机械内的空间限制。
环境条件：灰尘、潮湿和温度的严重程度，指导密封和润滑的选择。
工作速度：确保轴在其预期速度范围内动态平衡。
5. 采矿业 应用的安装和维护注意事项
5.1 安装要求
彻底清洁所有安装面。
验证初始对准是否在制造商公差范围内。
仅使用高强度紧固件并拧紧至指定扭矩值。
第一班操作后重新拧紧所有紧固件。
5.2 润滑策略
润滑剂类型：含有二硫化钼 (MoS2) 或石墨等固体润滑剂的高质量极压 (EP) 润滑脂。对于高速应用，可以使用低粘度合成润滑脂。
应用频率：根据运行时间和环境严重程度定期间隔。对于重负荷，强烈建议使用经常（例如每 2 小时）注入少量润滑脂的自动润滑系统 .
步骤：通过润滑脂嘴涂抹，直到新鲜的润滑剂离开轴承密封件，确保完全补充和污染物清除。
5.3 定期检查和状态监测
振动监控：运行速度振动增加 2 倍可能表明交叉轴承磨损或不对中。
温度监控：轴承箱温度升高可能表明润滑故障或轴承即将损坏。
目视检查：定期检查密封完整性和任何损坏迹象。
5.4 延长使用寿命的做法
十字轴旋转：在重大维护期间，将十字轴旋转 180° 可以使磨损更均匀地分布在轴承表面上。
避免过载：防止在过载条件下长时间操作，加速疲劳。
5.5 安全注意事项
在所有旋转轴周围安装适当的安全防护装置。
维护期间遵循正确的上锁/挂牌程序。
6. 在采矿业行业中的应用
输送机：在长的陆上和地下输送机上驱动头滑轮和尾滑轮。
磨机（半自磨机、球磨机、棒磨机）：大型磨机的小齿轮传动装置。
泥浆泵：将电机连接到处理磨蚀性泥浆的重型泵。
矿井提升机：用于垂直运输的滚筒驱动装置。
筛网和喂料器：振动和格栅喂料器驱动器。
七、结论
SWC 型万向传动轴是采矿业中关键的、高度工程化的动力传输部件。其独特的组合具有最大可靠性的整体式无螺栓叉头、重载时的高扭矩密度、卓越的角度灵活性和坚固的环境密封，使其非常适合最苛刻的采矿应用 。从初级破碎机到数英里长的输送机，SWC 轴在动力和生产力之间提供了可靠的联系。
通过了解机械原理、根据服务因素应用适当的选择标准，并遵守严格的维护和润滑实践，采矿运营商可以最大限度地延长设备使用寿命，最大限度地减少代价高昂的计划外停机时间，并确保其宝贵资产的安全、高效运行。 SWC 竖井经过验证的性能使其不仅是一个组件，而且是现代采矿作业的关键推动者。
