对钢铁制造业棒材和线材粗轧机的齿式主轴的深入解释

1.简介：初轧高扭矩动力传输解决方案

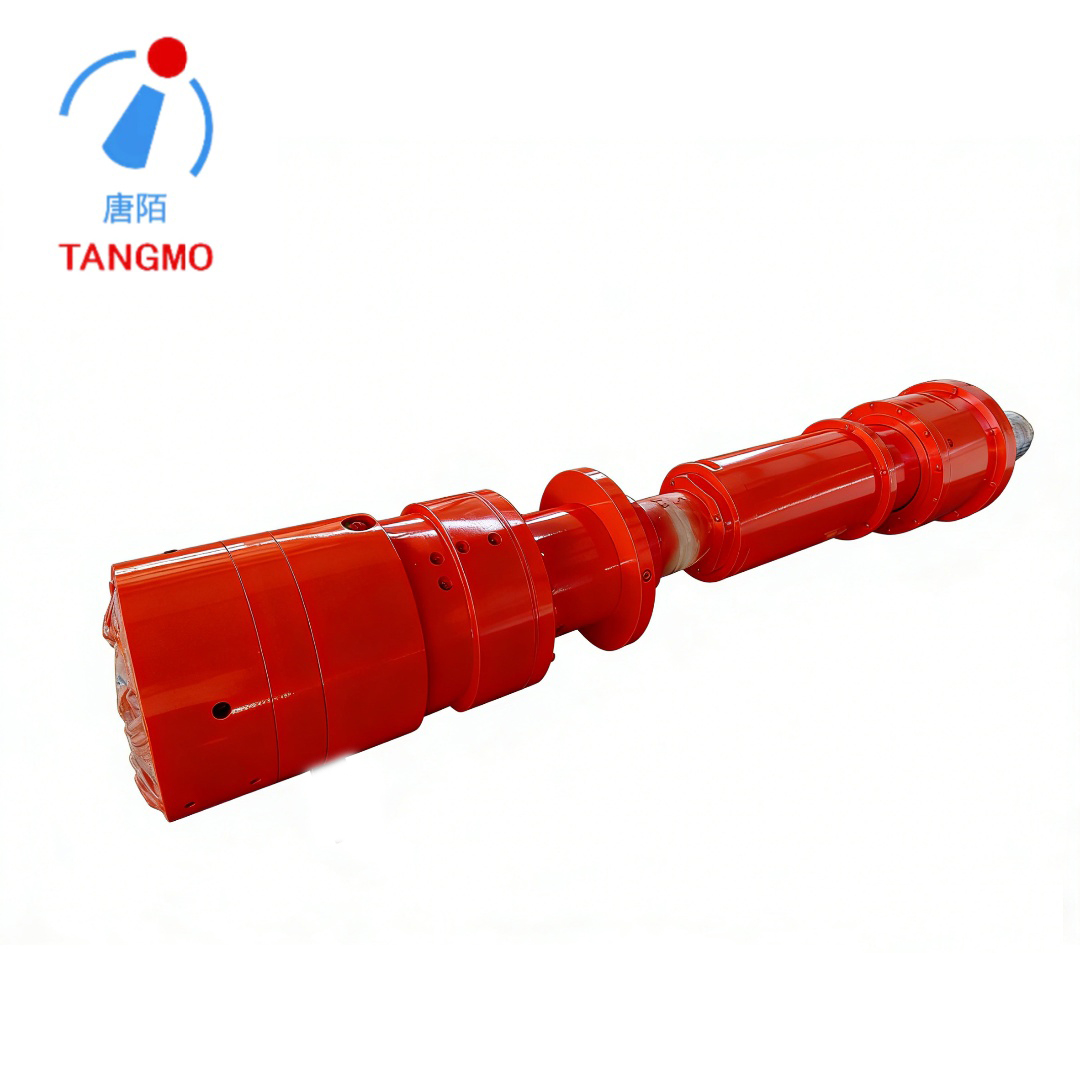

在钢筋和线材轧制过程中，粗轧机（也称为细轧机）对铸坯进行关键的初始压下，使其成为适合后续轧制道次的中间部分。该设备在机械工程的极限条件下运行——在超过 1100°C 的温度下处理钢坯，并产生相应巨大的轧制力和扭矩需求。粗轧机必须承受钢坯进入过程中的严重冲击载荷，适应显着的结构变形，并在持续的热和机械应力下保持可靠的运行。该主驱动系统的核心是 齿轮主轴，这是一种专门为现代棒材和线材粗轧机应用所需的高扭矩、精确对准和可靠性能的独特组合而设计的专用联轴器组件。

与依赖交叉轴承的万向轴不同，齿轮主轴（也称为曲齿齿轮联轴器或鼓形齿轮联轴器）利用精密加工的齿轮齿来传递扭矩，同时通过弯曲齿廓的独特几何形状来调节不对中。这种设计理念使它们特别适合棒材和线材粗加工作业的高扭矩、高速环境。

2. 粗轧机流程及其驱动系统要求

2.1 粗轧机操作概述

棒材和线材粗轧机通过多次道次将铸坯（通常为 120 毫米至 200 毫米见方）转变成更小的细长型材。粗加工工艺的主要特点包括：

• 高温轧制： 钢坯在 1000°C 至 1150°C 的温度下轧制

• 多道次： 钢坯依次通过数个机架（粗加工时一般为6个机架）

• 高减少量： 每道次的横截面积显着减少

• 严重冲击载荷： 钢坯初始咬入轧辊期间的峰值载荷

2.2 驱动系统要求

粗轧机驱动系统必须满足几个关键要求：

• 高扭矩传输： 在高温下有足够的扭矩使钢发生塑性变形

• 抗冲击性： 在钢坯进入过程中承受冲击载荷的能力

• 精确对准： 精确的扭矩传输，确保一致的产品质量

• 轴向补偿： 连续运行期间辊和轴的热膨胀

• 环境耐久性： 耐高辐射热、冷却水、水垢和灰尘

• 可靠性： 连续运行能力，停机时间最短

3. 粗轧机 应用的机械设计和构造

3.1 基本结构和关键部件

用于棒材和线材粗轧机应用的齿轮主轴由多个精密设计的部件组成，这些部件协同工作，可在苛刻的条件下可靠地传输动力：

• 外齿轮轮毂（内圈）： 安装在驱动轴（齿轮箱输出或辊轴）上的半联轴器，具有具有独特全冠轮廓的外切齿。齿被精密磨削成以齿轮轴为中心的球形表面，形成特有的弯曲形状，可实现角度不对中补偿，同时保持完整的承载能力。

• 内齿套（外圈）： 具有与外齿轮轮毂啮合的内切齿轮齿的配合部件。套筒包围齿轮啮合区域并包含润滑系统。对于重型粗加工机应用，该外壳通常由高强度合金钢制成，并经过适当的热处理。

• 精密匹配的花键组件： 对于需要轴向补偿的粗加工机配置，精密匹配的花键副可实现平滑的轴向运动。该功能可适应轧辊和轴的热膨胀、不同钢坯尺寸的机架调整以及操作过程中驱动电机和轧机机架之间的任何不对中。

• 法兰连接： 带有精密加工安装面的高强度法兰为齿轮箱和轧机机架提供接口。动力通过端面键和配合面之间的摩擦力进行传输，并由高级螺栓固定。

• 先进的密封系统： 多重屏障密封装置可保护内齿轮免受粗轧机恶劣环境的影响，包括冷却水、氧化皮和空气中的颗粒物。有效的密封对于保持润滑剂的保留和防止污染物进入至关重要。

3.2 全冠牙齿几何形状

齿轮主轴的决定性特征是 全冠齿形——这是一种复杂的工程解决方案，可应对高扭矩下的角度不对中的挑战。与未对准时会承受边缘负载的直齿不同，全冠齿形具有几个关键优势：

• 球形齿面： 齿被磨削成以齿轮轴线为中心的球形半径，允许轮毂相对于外套筒枢转，同时保持齿面的渐进接触。

• 优化的接触模式： 当主轴以一定角度运行时（对于粗加工应用，通常高达 ±1.5°） ，球面齿面在齿的中心部分保持接触，避免导致过早失效的边缘负载。

• 应力分布： 冠状几何形状将接触应力均匀分布在齿表面，显着减少齿缘处的应力集中并延长疲劳寿命。

• 减少振动： 优化的齿几何形状可减少系统振动，使轧辊运行更平稳，并降低冲击载荷，从而有助于提高产品质量。

3.3 比较：弯齿与替代设计

对于粗轧机应用，齿轮主轴和万向轴之间的选择取决于具体的操作要求：

对于角度不对中受到控制（通常在 ±1.5° 以内）的粗加工应用，齿轮主轴提供了扭矩密度、平稳运行和可靠性的最佳组合。其卓越的振动特性使其特别适合高速粗加工。

3.4 材料规格和热处理

严苛的粗轧机环境需要卓越的材料性能，以确保连续运行下的较长使用寿命：

轮齿可进行额外的表面硬化处理，以实现最佳的耐磨性和疲劳强度，轮齿侧面的表面硬度通常超过 HRC 55-60。

3.5 尺寸和性能范围

用于棒材和线材粗轧机应用的齿轮主轴有多种尺寸可供选择，以满足各种功率要求。典型规格包括：

• 旋转直径： 200毫米至760毫米

• 标称扭矩范围： 31.5 kN·m 至 1600 kN·m

• 最大工作角度： ±1.5°

• 工作温度范围： -20°C 至 +80°C

• 安装方向： 水平或垂直

• 维护间隔： 360小时

对于特定的粗轧机应用（例如 GSL-Z475 系列），可提供专门设计，辊侧旋转直径可达 475mm，齿轮箱侧旋转直径可达 480mm。

4. 为什么齿式主轴对于棒材和线材来说是必不可少的粗轧机

4.1 精密角度不对中补偿

由于多个紧密间隔的机架、轧辊和轴的热膨胀以及负载下的结构变形，棒材和线材粗轧机会遇到严重的不对中情况。齿轮主轴经过精心设计，可适应高达 ±1.5° 的角度偏差 ，即使在连续运行期间部件发生热膨胀时，也能实现平稳的动力传输。

这种角度补偿能力对于粗加工机尤为重要，其中：

• 必须适应不同尺寸的钢坯

• 部件在长时间活动期间会经历热膨胀

• 磨机外壳在初级减速的极端作用力下发生偏转

4.2 紧凑外壳中的高扭矩能力

粗轧机代表了整个棒材和线材生产过程中的最高扭矩应用，需要巨大的动力才能在高温下使钢坯塑性变形。齿轮主轴提供卓越的扭矩密度，容量高达 根据尺寸和热处理，这一特性对于粗轧机应用特别有利，其中： 1600 kN·m 。

• 驱动装置必须能够承受极端的轧制力以实现坯料的一次压下

• 粗轧机机架周围的空间限制限制了驱动组件的可用范围

• 驱动系统必须承受最大负载下的连续运行

• 多个支架需要同步电力传输

4.3 平稳运行和振动控制

粗轧机中的驱动系统振动会影响钢坯几何形状和后续产品质量。齿轮主轴设计用于 平稳运行并产生最小的振动 。精密设计的组件提供：

• 减少可能导致尺寸变化的扭转振动

• 即使在钢坯进出过程中的极端负载变化下也能保持稳定的动力传输

• 通过一致的扭矩应用提高坯料表面质量

• 通过最大限度地减少粗加工过程中的速度变化来提高尺寸精度

正如行业分析所指出的，虽然万向轴具有较高的角能力，但对于平稳运行和最小振动至关重要的应用，齿轮主轴是首选。

4.4 精密匹配的花键实现平滑的轴向运动

齿轮主轴中的伸缩花键组件具有 精密匹配的花键对 ，可确保平滑的轴向运动。该设计提供：

• 滑动更平滑： 轴向补偿期间减少摩擦和磨损

• 齿轮对齿尖定位： 通过精确的齿啮合实现稳定运行

• 减少齿隙： 最小化旋转间隙，实现精确的扭矩传输

4.5 传输效率高

在能源密集型粗轧机作业中，主驱动电机可能消耗数兆瓦的电力，传输效率直接影响运营成本。齿轮主轴通过其强制锁定、全金属结构提供高传动效率，与替代联轴器技术相比，最​​大限度地减少功率损失。

4.6 环境耐久性

棒材和线材粗轧机环境呈现出长材行业中最具挑战性的条件：

• 来自热钢坯的辐射热（温度高达 1100-1200°C）

• 大量冷却水用于轧辊冷却

• 轧制过程中产生的气载氧化皮和灰尘

• 高冲击载荷和连续振动

齿轮轴经过精心设计，可通过先进的密封系统承受这些条件，有效防止外部污染物进入和内部润滑剂泄漏。

4.7 可靠性和使用寿命

坚固的设计、优质的材料和适当的维护相结合，可实现卓越的使用寿命。通过适当的保养，齿轮主轴可以在粗轧机服务中提供多年的可靠运行。有助于长寿的关键因素包括：

• 适当润滑： 按建议的时间间隔定期润滑（通常每 360 个运行小时）

• 密封完整性： 定期检查并及时更换磨损的密封件

• 抗疲劳性： 高强度材料和应力优化的几何形状

5. 粗轧机 应用程序的安装和维护注意事项

5.1 安装要求

正确的安装对于实现粗轧机的设计寿命和可靠运行至关重要：

• 确保与轴直径和连接类型的兼容性

• 组装前彻底清洁所有安装面

• 验证初始对准是否在制造商指定的公差范围内

• 仅使用符合适当规格的高强度紧固件

• 遵循指定的螺栓拧紧顺序和扭矩值

• 首次运行前验证润滑是否正确

对于具有交替水平和立式机架配置的粗轧机，特殊的安装注意事项适用于立式机架应用。

5.2 润滑策略

润滑是影响齿轮主轴寿命的最重要的维护因素，特别是在连续运行和环境污染带来挑战的粗轧机应用中：

• 润滑剂类型： 高品质极压（EP）润滑脂，适合高温、高负载应用

• 应用频率： 根据运行时间定期间隔（通常每 360 个运行小时）

• 程序： 通过润滑脂嘴涂抹，直到新鲜的润滑剂离开轴承密封件，确保完全补充和污染物清除

• 花键润滑： 确保花键部分充分润滑，防止微动磨损

• 密封检查： 定期检查密封完整性；立即更换损坏或老化的密封件

5.3 定期检查和状态监测

定期检查有助于在发生灾难性故障之前发现磨损或损坏的早期迹象：

• 目视检查： 检查密封件是否损坏或泄漏；检查是否有任何破损、生锈或机械损坏的迹象

• 振动监测： 观察运行过程中是否有异常振动，这可能表明齿轮磨损或不对中

• 温度监控： 监控外壳温度是否存在润滑故障或早期损坏的迹象

• 齿隙测量： 监测齿轮啮合齿隙的变化，这可能表明齿磨损

• 螺栓紧固性： 验证所有法兰螺栓是否保持正确的扭矩

5.4 延长使用寿命的做法

• 定期润滑： 遵守建议的 360 小时维护间隔

• 密封件更换： 及时更换有老化、硬化或损坏迹象的密封件

• 避免过载： 防止在过载条件下长时间操作，以免加速疲劳

• 维护记录： 维护润滑、检查和部件更换的详细记录，以优化维护间隔

5.5 安全注意事项

• 在旋转轴可能造成人员危险的所有区域安装适当的安全防护装置

• 维护期间遵循正确的上锁/挂牌程序

• 对重型轴组件使用适当的起重设备

• 切勿在已知缺陷或超出建议磨损限度的情况下运行

6. 在棒材和线材中的应用粗轧机

6.1 主驱动配置

在棒材和线材粗轧机中，齿轮主轴主要用于以下驱动配置：

• 电机到齿轮箱的连接： 将主驱动电机连接到减速齿轮箱，适应这些部件之间的任何不对中

• 齿轮箱到轧机机架的连接： 将动力从齿轮箱输出端传输到粗轧机机架

• 连续粗轧机驱动： 多机架粗加工机组的动力传输

• 水平和垂直机架驱动： 在具有交替水平和垂直机架配置的轧机中，齿轮主轴为两个方向提供可靠的动力传输

6.2 粗轧机类型和齿式主轴应用

齿轮主轴适用于各种棒材和线材粗加工设备：

• 卧式粗加工机架： 用于钢坯分解的传统配置

• 连续粗加工列车： 多个机架按顺序逐步减少（通常有 6 个机架进行粗加工）

• 短应力路径轧机： 需要精确扭矩传输的高刚性轧机

对于立式支架应用，通常使用专门的 TGZ 型伸缩弯齿联轴器。

6.3 动平衡要求

根据制造标准，齿轮主轴组件在装配后必须进行动平衡测试，以确保在高速下正常运行。高速棒材和线材粗轧机应用通常需要精度 G6.3 动态平衡级别。

7. 常见故障模式及预防

行业分析确定了粗轧机驱动部件的几种常见故障模式：

8. 与万向轴的比较 粗轧机s

对于平稳运行和最小振动至关重要的棒材和线材粗轧机应用，齿轮主轴具有明显的优势。如果需要显着的角度不对中（8-12°），通常首选万向轴。

9. 未来发展

齿轮主轴技术的发展继续伴随着与棒材和线材粗轧机应用相关的几个新兴趋势：

• 更高的扭矩密度： 先进的齿形和材料可在同一包络线内增加扭矩容量

• 改进的密封技术： 增强的密封设计可在受污染的工厂环境中延长使用寿命

• 状态监测集成： 提供振动、温度和润滑状况的在线监测

• 延长维修间隔： 开发延长维护间隔的润滑系统和材料

• 模块化设计： 标准化接口尺寸，可实现快速更换并降低维护成本

10. 结论

齿轮主轴（曲齿齿轮联轴器）代表了一种经过验证的、精密设计的解决方案，可满足棒材和线材粗轧机的苛刻要求。其独特的组合包括可优化负载分布的全冠齿几何形状、可实现一次坯料压下的卓越扭矩能力（高达 1600 kN·m）、可实现平稳轴向运动的精密匹配花键以及平稳的操作特性，使其成为现代棒材和线材粗加工作业不可或缺的组件。

齿轮主轴的定义特征是在高达 ±1.5° 的不对中度下保持接触的全冠齿、用于平滑轴向补偿的精密匹配花键对以及紧凑包络中的高扭矩密度，使它们成为粗加工机驱动器的首选，在这些粗加工机驱动器中，平稳运行和最小振动至关重要。

根据行业实践，棒线材轧机广泛采用齿轮主轴，扭矩范围为31.5 kN·m至1600 kN·m，回转直径为200 mm至760 mm。它们在粗轧机中的应用在多个制造商来源和行业出版物中得到了特别关注，证实了它们在长材生产中的至关重要性。

通过了解机械原理、根据应用要求正确选择标准以及严格的维护要求（包括 360 小时定期润滑），轧机操作员可以最大限度地延长设备使用寿命，最大限度地减少代价高昂的计划外停机时间，并实现现代棒材和线材生产所必需的一致的坯料质量。齿轮主轴在冶金应用中经过验证的可靠性，加上其在连续运行和受控不对中条件下运行的能力，使其不仅是一个组件，而且是粗轧机生产率和产品质量的关键推动者。
