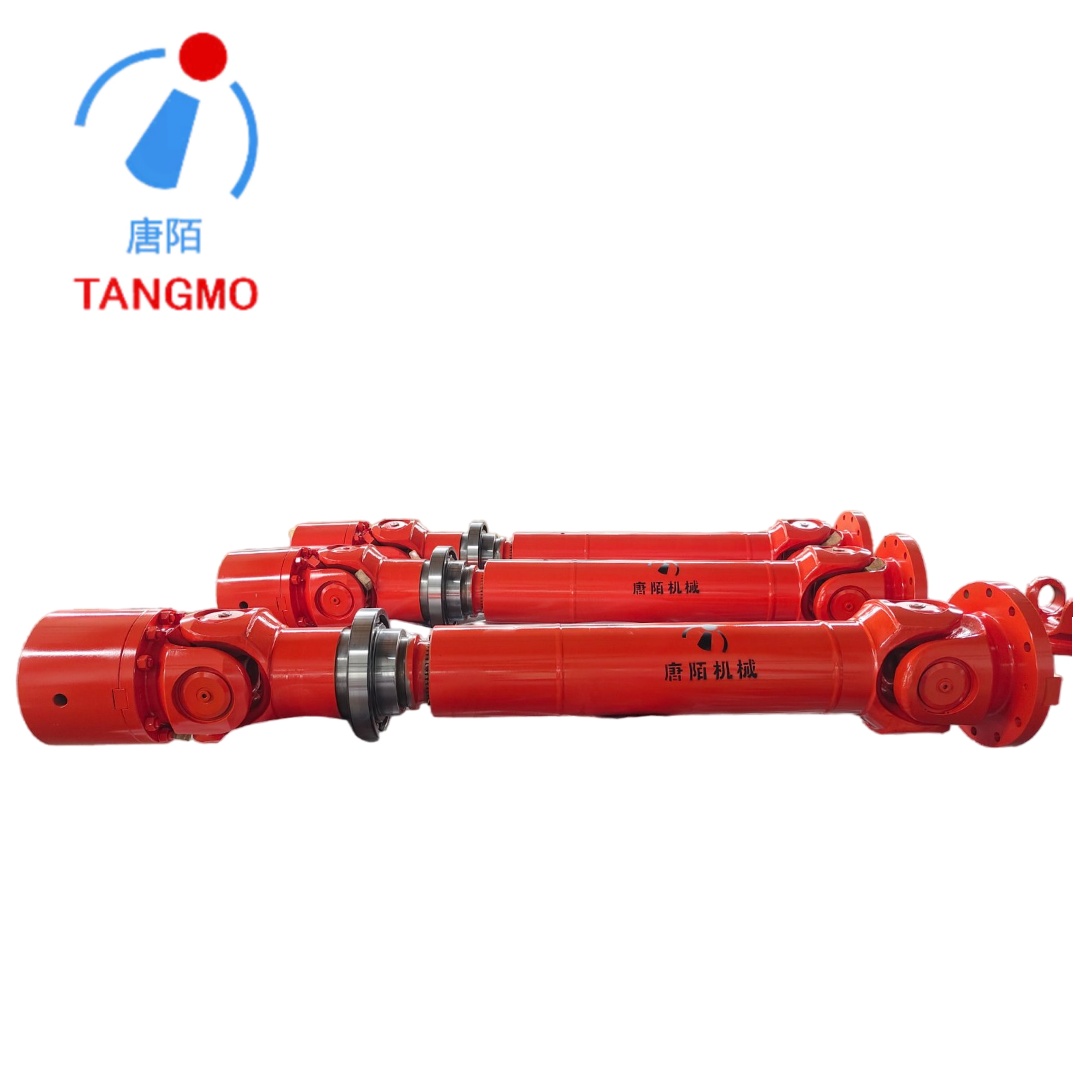

深入讲解 钢铁制造业 棒材和线材 粗轧机 的 SWC 闭式轴承眼型万向轴

1.简介：长材轧制的基础

在钢筋和线材轧制过程中，粗轧机（也称为细轧机）对铸坯进行关键的初始压下，使其成为适合后续轧制道次的中间部分。该设备在机械工程的极限条件下运行——在超过 1100°C 的温度下处理钢坯，并产生相应巨大的轧制力和扭矩需求。粗轧机必须承受钢坯进入过程中的严重冲击载荷，适应显着的结构变形，并在持续的热应力和机械应力下保持可靠的运行。该主驱动系统的核心是 SWC 型通用传动轴，这是一种坚固的十字轴万向联轴器，专为现代棒材和线材粗轧机应用所需的极限扭矩、重冲击载荷和可靠性能的独特组合而设计。

SWC 型万向轴在冶金行业得到广泛认可，适用于 轧机主传动和辅助传动系统等应用 。它们在严苛环境中久经考验的可靠性使其成为确保材料在长材轧制过程中顺利流动的不可或缺的组件。

2. 粗轧机流程及其驱动系统要求

2.1 粗轧机操作概述

棒材和线材粗轧机通过多次道次将铸坯（通常为 120 毫米至 200 毫米见方）转变成更小的细长型材。粗加工工艺的主要特点包括：

• 高温轧制： 钢坯在 1000°C 至 1150°C 的温度下轧制

• 多次通过： 钢坯依次通过多个机架（通常为 4-6 个）

• 高减少量： 每道次的横截面积显着减少

• 严重冲击载荷： 钢坯初始咬入轧辊期间的峰值载荷

2.2 驱动系统要求

粗轧机驱动系统必须满足几个关键要求：

• 高扭矩传输： 在高温下有足够的扭矩使钢发生塑性变形

• 抗冲击性： 在钢坯进入过程中承受冲击载荷的能力

• 角度不对中补偿： 适应滚动调整和结构偏转

• 轴向补偿： 连续运行期间辊和轴的热膨胀

• 环境耐久性： 耐高辐射热、冷却水、水垢和灰尘

• 可靠性： 连续运行能力，停机时间最短

3. 粗轧机 应用的机械设计和构造

3.1 基本结构和关键部件

适用于粗轧机应用的 SWC 型万向传动轴由多个精密设计的部件组成，这些部件协同工作，可在苛刻的条件下可靠地传输动力：

• 整体叉头： 连接驱动电机和轧机机架的主要结构元件。 SWC 系列的一个决定性特征是其 整体叉头（无螺栓）设计 。与依赖螺栓连接的旧设计不同，SWC 叉头由 35CrMo 或 42CrMo 等高强度合金钢一体锻造而成。这完全消除了螺栓松动或疲劳断裂的风险——这是高扭矩、连续操作应用中的关键安全考虑因素。这种无螺栓结构的使用寿命预计提高 与传统联轴器相比， 30-50% 。

• 十字轴承组件（十字轴）： 核心铰接点具有由高精度轴承支撑的十字形轴颈（十字）。该组件能够实现角传动，同时承载运行期间产生的径向和轴向载荷的复杂组合。对于粗轧机应用，极端冲击载荷和连续运行需要超长的轴承寿命，质量和润滑至关重要。

• 伸缩花键组件： 对于需要轴向补偿的粗轧机配置，精确匹配的花键副可实现平滑的轴向运动。该功能可适应轧辊和轴的热膨胀、不同钢坯尺寸的机架调整以及操作过程中驱动电机和轧机机架之间的任何不对中。

• 法兰连接： 具有精密加工安装面的高强度法兰提供了电机轴和轧机机架的接口。动力通过端面键和配合面之间的摩擦力进行传输，并由符合 10.9 级或更高规格的高级螺栓固定。

• 焊接轴结构： SWC 系列在轴管和叉头之间采用焊接结构，形成坚固的整体结构，增强刚性并简化装配。

• 先进的密封系统： 多重密封保护，有效防止外部污染物进入和内部润滑剂泄漏，使SWC轴特别适合钢铁粗轧机的恶劣环境。

3.2 粗轧机 应用的 SWC 系列配置

SWC 系列包含多种设计变体，以满足不同的粗轧机安装要求。与粗轧机驱动器最相关的配置包括：

3.3 材料规格和热处理

严苛的粗轧机环境需要卓越的材料性能，以确保连续运行下的较长使用寿命：

3.4 尺寸和性能范围

SWC 型万向轴有各种尺寸可供选择，以满足各种粗轧机的功率要求。标准系列涵盖旋转直径从 58mm到620mm ，具有相应的性能能力：

• 旋转直径 (D)： 58 毫米至 620 毫米

• 标称扭矩（Tn）： 0.15 kN·m～1000 kN·m（屈服强度50%时的扭矩）

• 疲劳扭矩（Tf）： 0.075 kN·m～500 kN·m（循环负载下的容许扭矩）

• 最大偏转角 (β)： 15° 至 25°，具体取决于型号和尺寸

• 传输效率： 98%至99.8%

• 噪音水平： 精密轴承系统带来低噪音运行

对于典型的棒材和线材粗轧机应用，通常指定 SWC250 至 SWC440 系列中的较大型号，标称扭矩为 63 kN·m 至 355 kN·m .

4. 为什么 SWC 轴对于棒材和线材来说是必不可少的粗轧机

4.1 一次减速的极限扭矩能力

粗轧机代表了整个棒材和线材生产过程中的最高扭矩应用，需要巨大的动力才能在高温下使钢坯塑性变形。 SWC 轴 比具有相同旋转直径的其他联轴器类型提供更大的扭矩能力 。这一特性对于粗轧机应用特别有利，其中：

• 驱动装置必须能够承受极端的轧制力以实现坯料的一次压下

• 扭矩需求在钢坯初始咬合期间达到峰值

• 粗轧机机架周围的空间限制限制了驱动组件的可用范围

• 驱动系统必须承受最大负载下的连续运行

4.2 角度偏差补偿

由于多个紧密间隔的机架、轧辊和轴的热膨胀以及负载下的结构变形，棒材和线材粗轧机会遇到严重的不对中情况。 SWC 轴的设计可适应高达 15-25° 的角度偏差 ，即使在针对不同钢坯尺寸重新定位支架以及在连续运行期间部件经历热膨胀时，也能实现平稳的动力传输。

这种角度补偿能力对于粗加工机尤为重要，其中：

• 必须适应不同尺寸的钢坯

• 部件在长时间活动期间会经历热膨胀

• 磨机外壳在初级减速的极端作用力下发生偏转

4.3 初级轧制具有卓越的抗冲击性

粗轧机在整个轧制过程中承受着最严重的冲击载荷，特别是当钢坯首次进入辊缝时。根据JB/T5513-91标准分类系统，粗轧机应用属于最苛刻的负载类别：

SWC 轴的整体叉头结构提供了坚固的无螺栓结构，可以承受这些冲击而不会发生故障。

4.4 传输效率高、节能

在能源密集型粗轧机作业中，主驱动电机可能消耗数兆瓦的电力，传输效率直接影响运营成本。 SWC 万向轴的传动效率高达 98% 至 99.8% ，与旧式联轴器技术相比，显着降低了功率损耗。对于连续运行的大型粗轧机驱动器，这种效率转化为：

• 预计耗电量减少 5-15%

• 驱动系统内产生的热量更少

• 提高工厂整体能源效率

• 向轧机机架输送更稳定的电力

4.5 热膨胀的轴向补偿

粗加工过程会产生大量热量，导致轧辊和轴显着热膨胀。 SWC-BH 和 SWC-CH 类型的伸缩花键组件提供必要的轴向补偿或“长度补偿”，以适应这种运动，而不会给轴承或齿轮箱带来破坏性的推力载荷。标准拉伸长度 (Ls) 范围为 140 毫米至 400 毫米， 具体取决于型号。

4.6 运行平稳和产品质量

粗轧机中的驱动系统振动会影响钢坯几何形状和后续产品质量。 SWC 轴设计用于 平稳运行并产生最小的噪音 。精密设计的组件提供：

• 减少可能导致尺寸变化的扭转振动

• 即使在钢坯进出过程中的极端负载变化下也能保持稳定的动力传输

• 通过一致的扭矩应用提高坯料表面质量

• 通过最大限度地减少粗加工过程中的速度变化来提高尺寸精度

4.7 环境耐久性

棒材和线材粗轧机环境呈现出长材行业中最具挑战性的条件：

• 来自热钢坯的辐射热（温度高达 1100-1200°C）

• 大量冷却水用于轧辊冷却

• 轧制过程中产生的气载氧化皮和灰尘

• 重冲击载荷和连续振动

SWC 轴经过精心设计，可通过承受这些条件 先进的密封系统 ，有效防止外部污染物进入和内部润滑剂泄漏。多重密封保护设计在粗轧机的磨蚀、潮湿环境中特别有价值。

4.8 可靠性和使用寿命

坚固的设计、优质的材料和适当的维护相结合，可实现卓越的使用寿命。通过适当的保养，SWC 轴可以在粗轧机服务中提供多年的可靠运行。有助于长寿的关键因素包括：

• 整体式叉头设计： 消除螺栓松动或疲劳断裂的风险

• 使用寿命长： 与其他联轴器类型相比，SWC 联轴器的使用寿命延长 30-50%

• 耐磨性： 优质合金钢锻造和特殊热处理提供极高的扭转强度

• 正确润滑： 按建议的时间间隔定期润滑可最大限度地延长轴承使用寿命

5. 粗轧机应用的技术规格和选择标准

5.1 关键选型参数

为棒材和线材粗轧机应用选择 SWC 轴的工程师必须考虑：

1. 标称扭矩 (Tn)： 轴在轧制过程中必须传递的最大连续扭矩，考虑到钢坯进入和稳态轧制过程中的最高扭矩需求

2. 疲劳扭矩 (Tf)： 循环负载下的允许扭矩，对于连续运行至关重要

3. 最大偏转角 (β)： 满载条件下的预期角度偏差（SWC 型为 15-25°）

4. 长度补偿 (Lv)： 热膨胀和支架定位所需的轴向行程

5. 旋转直径 (D)： 粗轧机驱动范围内的空间限制

6. 工作速度： 考虑动平衡要求的最大转速

7. 服务系数 (K)： 考虑负载严重程度的特定应用系数（粗轧机为 2-3，可逆粗轧机为 3-5）

8. 合成角： 当联轴器在水平面和垂直面同时有偏转角工作时，必须计算合成轴偏转角

5.2 选型方法按JB/T5513-91

根据JB/T5513-91标准，SWC万向轴的选型应根据：

• 负载特性

• 计算扭矩

• 轴承寿命

• 运行速度

计算出的扭矩由下式确定：

Tc = T × K

在哪里：

• Tc = 计算扭矩

• T = 基于驱动功率的理论扭矩

• K = 服务系数（粗轧机为 2-3；可逆粗轧机为 3-5）

对于特定应用，可能仅需要根据设备要求验证扭转强度或轴承寿命。

6. 粗轧机 应用程序的安装和维护注意事项

6.1 安装要求

正确的安装对于在粗轧机服务中实现设计寿命和可靠运行至关重要：

• 组装前彻底清洁所有安装面

• 检查键槽和配合面的兼容性

• 验证初始对准是否在制造商指定的公差范围内

• 仅使用符合 10.9 级或更高规格的高强度紧固件

• 遵循指定的螺栓拧紧顺序和扭矩值

• 安装后，运行一班并重新拧紧所有紧固件；重复几次班次，直至不发生松动

6.2 润滑策略

润滑是影响 SWC 轴寿命的最重要的维护因素，特别是在极端负载和环境污染带来严峻挑战的粗轧机应用中：

• 润滑剂类型： 2#工业锂基脂或2#二硫化钼钙基脂

• 申请频率：

  • 正常连续运行：每运行 500 小时

  • 间歇运行：每2个月一次

  • 高温条件：每周

• 程序： 拆下轴承端面的油孔螺钉；用高压黄油枪注入，直到新鲜的润滑脂从轴承密封件中排出

• 花键润滑： 确保伸缩花键部分充分润滑，以防止微动磨损（建议每 6 个月一次）

• 密封检查： 定期检查密封完整性；立即更换损坏或老化的密封件

6.3 定期检查和状态监测

定期检查有助于在发生灾难性故障之前发现磨损或损坏的早期迹象：

• 目视检查： 检查密封件是否损坏或泄漏；检查是否有任何破损、生锈或机械损坏的迹象

• 振动监测： 观察运行过程中是否存在异常径向跳动或振动，这可能表明未对准或轴承磨损

• 温度监控： 监控轴承箱温度是否存在润滑故障或轴承初期损坏的迹象

• 螺栓紧固性： 验证所有法兰螺栓是否保持正确的扭矩

6.4 延长使用寿命的做法

• 十字轴旋转： 每 3 个月维护一次，将十字轴旋转 180°，使磨损均匀分布在轴承表面，延长使用寿命

• 密封件更换： 及时更换有老化、硬化或损坏迹象的密封件

• 避免过载： 防止在过载条件下长时间操作，以免加速疲劳

• 维护记录： 维护润滑、检查和部件更换的详细记录，以优化维护间隔

6.5 安全注意事项

• 在旋转轴可能造成人员危险的所有区域安装适当的安全防护装置

• 维护期间遵循正确的上锁/挂牌程序

• 对重型轴组件使用适当的起重设备

• 切勿在已知缺陷或超出建议磨损限度的情况下运行

7. 在棒材和线材中的应用粗轧机

7.1 主驱动配置

在棒材和线材粗轧机中，SWC 轴主要用于以下驱动配置：

• 电机到齿轮箱的连接： 将主驱动电机连接到减速齿轮箱，适应这些部件之间的任何不对中

• 齿轮箱到轧机机架的连接： 将动力从齿轮箱输出传输到粗轧机机架，其中发生动态不对中最多的地方

• 连续粗轧机驱动： 多机架粗加工机组的动力传输

• 可逆粗轧机驱动器： 用于以可逆模式运行且频繁改变方向的磨机的动力传输

7.2 粗轧机类型和SWC应用

SWC 轴适用于各种棒材和线材粗加工设备：

• 卧式粗加工机架： 用于钢坯分解的传统配置

• 连续粗加工列车： 多个机架按顺序进行渐进式减量

• 反转粗轧机： 适用于小型操作的单机架配置

7.3 与工厂控制系统集成

现代粗加工机采用复杂的控制系统，依赖于精确的扭矩传输。 SWC 轴通过以下方式提高控制系统的有效性：

• 最小扭转缠绕，可在钢坯进入期间快速响应控制命令

• 在整个工作范围内保持一致的扭矩传输特性

• 免于可能导致控制不稳定的反弹

• 能够在多机架粗加工配置中保持同步

8. 与其他 联轴器 类型的 粗轧机 比较

对于角度不对中、极限扭矩能力和抗冲击性至关重要的粗轧机应用，SWC 系列比其他联轴器类型具有明显的优势。

9. 未来发展

SWC 轴技术的发展伴随着与棒材和线材粗轧机应用相关的几个新兴趋势而不断发展：

• 更高的扭矩密度： 先进的材料和优化的几何形状在相同的范围内增加了扭矩容量

• 改进的密封技术： 增强的多重密封设计可在受污染的工厂环境中延长使用寿命

• 状态监测集成： 提供振动、温度和润滑状况的在线监测

• 延长维修间隔： 开发延长维护间隔的润滑系统和材料

• 先进的轴承设计： 持续改进交叉轴承技术以增强耐用性

10. 结论

SWC 型万向传动轴代表了满足棒材和线材粗轧机严格要求的最佳工程解决方案。其独特的组合包括确保可靠性的整体叉头结构、用于一次坯料压下的极限扭矩能力、用于适应复杂轧机几何形状（高达 15-25°）的角度灵活性以及用于恶劣的粗轧机环境的耐用性，确保在整个长材行业中最具挑战性的应用之一中实现可靠的动力传输。

SWC 系列的典型特征——消除螺栓失效风险的一体式叉头、节省能源的高传动效率 (98-99.8%)、全面的不对中补偿以及适用于恶劣环境的先进密封技术——使其成为粗轧机驱动装置不可或缺的组件。

根据 JB/T5513-91 标准，可逆式粗加工机和重型粗加工应用被专门归类为 “超重冲击载荷”， 建议使用系数为 3-5 ，证实了该设备的极高要求以及对坚固的动力传输部件的需求。

SWC 型万向轴在行业中得到广泛认可，适用于 轧机主传动和辅助传动系统等应用 。它们在冶金应用中久经考验的可靠性，加上在连续运行、高温和严重冲击载荷条件下运行的能力，使它们不仅是组件，而且是粗轧机生产率和产品质量的关键推动者。

通过了解机械原理、根据应用要求正确选择标准（包括特定设备类型的适当使用系数）以及严格的维护要求（包括正确润滑和定期十字轴旋转），轧机操作员可以最大限度地延长设备使用寿命，最大限度地减少成本高昂的计划外停机时间，并实现现代棒材和线材制造所必需的可靠、高质量生产。
