一、简介：轧管专用动力传动部件

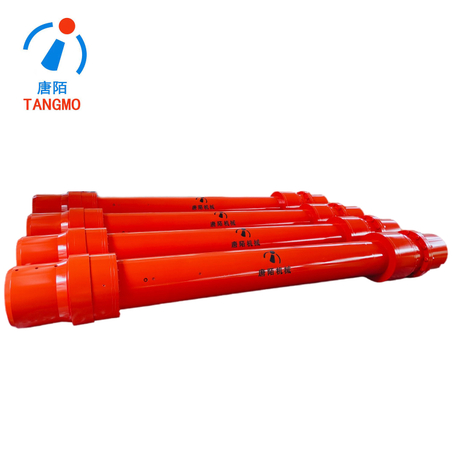

在无缝管制造过程中，轧机（包括穿孔机、MPM/PQF 等芯棒式轧机以及定径/减径机）在极端条件下运行，其特点是高扭矩、重冲击载荷、高温以及驱动齿轮箱和各个轧机机架之间的严重不对中。这种要求严格的设备的主驱动系统的核心是 TMGCT 齿轮联轴器，它是一种专门为满足轧管应用的独特要求而设计的动力传输部件。
TMGCT联轴器是一种 曲线齿式联轴器 （也称为鼓形齿式联轴器）。与依赖交叉轴承的万向节不同，它利用精密加工的冠状齿轮齿来传递扭矩，同时适应管磨机重载、高温环境中固有的综合轴位移（轴向、径向和角向）。
2. 轧管应用的机械设计和构造
TMGCT 齿轮联轴器是一种精密设计的组件，旨在满足轧管服务的严格要求。
2.1 基本结构和关键部件
该联轴器由两个协同工作的主要组件组成：
外齿轮轮毂： 安装在驱动轴上的半联轴器，具有外切齿，具有独特的 全冠（鼓形）轮廓。齿被精密研磨成以齿轮轴线为中心的球形表面，这使得轮毂能够相对于外套筒枢转，同时保持全部承载能力。
内齿轮套： 具有与外齿轮轮毂啮合的内切齿轮齿的配合部件。套筒包围齿轮啮合区域并包含润滑系统。对于重型轧机应用，该外壳通常由高强度合金钢制成。
法兰或键连接： 高强度连接提供了与变速箱和轧机机架的接口。动力通过端面键和摩擦力的组合进行传输，并由高级螺栓固定。
2.2 全冠（鼓形）牙齿几何形状
TMGCT 联轴器的显着特征是其 鼓形齿轮设计 。这是一个复杂的工程解决方案，可应对高扭矩下的角度不对中的挑战。与未对准时会承受危险边缘负载的直齿不同，冠状齿形具有以下关键优势：
球面齿面： 外齿加工成球面形状。当两个轴有角度偏移时，齿在侧面保持线或面接触，完全避免边缘接触。这显着提高了承载能力和使用寿命。
优化的接触模式： 在负载和角度不对中（通常高达 1.5° 至 2.5°，最大为 6°）的情况下，冠状几何形状均匀分布接触应力，消除了困扰直齿设计的齿端应力集中。
增加扭矩能力： 根据弯曲强度计算，在相同条件下，曲齿设计可比 传统直齿齿式联轴器传递对于重型管材轧制应用，扭矩传递可以达到百万牛米级别。 高15-30%的扭矩。
3. 为什么 TMGCT 齿轮 联轴器 对于轧管机至关重要
3.1 综合不对中补偿
轧管机会经历严重且复杂的不对中情况。轧辊在高负载下发生偏转，轧机外壳在运行过程中发生移动，并且整个系统会发生热膨胀。 TMGCT 联轴器旨在同时补偿：
角度偏差： 正常操作期间最多 1.5°-2.5°。
平行（径向）不对中： 当轮毂枢转时，通过齿的几何形状进行补偿。
轴向不对中： 通过齿轮啮合内的轴向间隙来调节。
3.2 高扭矩密度和抗冲击性
轧管机必须传递巨大的扭矩以使钢材在高温下塑性变形。 TMGCT 联轴器专为这些重载场景而设计， 结构紧凑，相对于其体积而言具有极高的扭矩传输 。这种高“扭矩密度”对于空间有限的窄轧机机架至关重要。此外，全金属结构和优化的齿形能够出色地抵抗钢坯穿孔和轧制过程中遇到的严重冲击载荷。
3.3 环境耐久性
无缝管轧制环境的特点是高温、冷却水、氧化皮和空气中的灰尘。 TMGCT 联轴器经过精心设计，通过坚固的外壳设计和先进的密封系统来承受这些条件，确保润滑剂保留并防止污染物进入。
4、在钢管轧机上的应用
TMGCT 齿式联轴器特别适用于：
连续芯棒式铣床 (MPM/PQF)： 将主分配齿轮箱连接到每个独立的轧机机架，其中精确的扭矩传输和不对中调节至关重要。
穿孔机： 用于主轴驱动系统，以应对实心钢坯穿孔过程中的极端冲击载荷。
定径减径机： 用于高速、高扭矩输出场景，实现最终尺寸控制。
万向节的替代： 在一些大直径管磨机应用中，TMGCT型联轴器用于替代传统的十字万向轴（SWC型），以提高使用寿命。
5. 安装和维护注意事项
5.1 润滑策略
润滑是 TMGCT 齿式联轴器使用寿命最关键的维护因素。齿间的高压接触需要稳定的油膜。建议使用优质极压（EP）工业齿轮油或润滑脂。由于轧管环境中的高温和灰尘，油封检查和重新润滑周期应比标准应用更频繁地进行。
5.2 对中要求
虽然联轴器具有较大的补偿能力（运行时可达1.5°-2.5°），但在静态对中时一般要求两轴之间的夹角控制在较小的公差范围内，以最大限度地延长轴承和齿的寿命。
5.3 磨损监测
在日常维护过程中，必须检查齿面间隙。间隙增大通常表明材料疲劳或塑性变形。还应检查齿面上的接触模式，以确保对准在可接受的限度内。
六、结论
TMGCT 齿式联轴器是满足工业钢管轧机苛刻的动力传输要求的最佳工程解决方案。其独特的全冠鼓形齿几何结构（可优化载荷分布）、出色的扭矩密度（可实现大幅减重）和全面的不对中补偿的独特组合，使其成为穿孔机、芯棒式无缝管轧机（MPM/PQF）和定径机主驱动装置中不可或缺的组件。
通过了解曲齿设计的机械原理、其处理比直齿替代品高 15-30% 的扭矩的能力以及重载应用的严格润滑要求，轧机操作员可以最大限度地延长设备寿命，最大限度地减少停机时间，并实现现代无缝管生产所必需的一致的产品质量。
